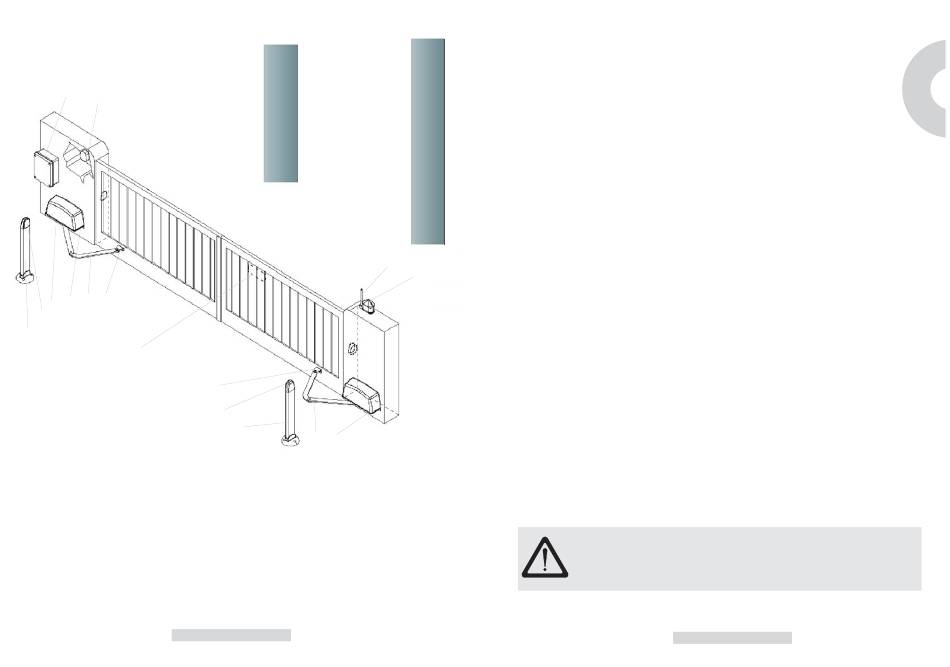

QUADRO D'INSIEME
Motoriduttore
Lampeggiante
9
4
Selettore a chiave
11
7
10
1
5
6
8
VERIFICHE PRELIMINARI
Prima di passare all'installazione si consiglia di effettuare le seguenti verifiche ed
operazioni:
1_La struttura del cancello deve essere solida ed appropriata.
2_Durante la corsa, il cancello non deve presentare eccessivi sbandamenti laterali.
3_Il sistema di ruote/rotaia inferiore e rulli/guida superiore deve funzionare senza
eccessivi attriti.
4_Per evitare il deragliamento del cancello devono essere installate le battute di
arresto dello scorrevole, sia in apertura che in chiusura.
5_Nei cancelli preesistenti eliminare l'eventuale serratura manuale.
6_Portare alla base del cancello le canaline di adduzione dei cavi di alimentazione
(Ø25-50mm) e di collegamento esterno ( fotocellula, lampeggiante, sellettore a
chiave, ecc.).
Colonnina
1
2
Staffa
3
Antenna
Cartello di
avvertenza
4
Box centralina
5
Fotocellula
Staffetta
Bracci articolati
3
10
5
6
11
7
6 5
6
PERIGO: desligue o dispositivo da alimentação eléctrica para
efectuar qualquer tipo de operação de manutenção.
7
O motorredutor é fornecido com lubrificação permanente mediante
massa lubrificante, pelo que não necessita de operações de manutenção.
8
Os materiais devem ser eliminados de acordo com as prescrições das
9
normas em vigor.
10
11
1_Faça a ligação à terra.
2_Mantenha sempre separados os cabos de alimentação dos cabos de comando.
2
3_Instale no equipamento dispositivos de segurança, tais como: - fotocélulas.
- limitadores de binário
- borda sensível
Se o sistema der para uma via pública, será preciso instalar ao menos dois dos
referidos dispositivos (escolhidos entre os três tipos ou também do mesmo tipo).
4_Para poder desbloquear o sistema é necessário que o portão, uma vez fechado,
não exerça pressão nos batentes de paragem.
5_Faça a instalação respeitando as normas em vigor.
6_O controlo da força de impulso deve ser dado pela presença de um regulador
de binário no equipamento.
7_É absolutamente necessário que, antes da instalação do motorredutor, o portão
seja munido de batentes de paragem.
8_Em conformidade com as normas vigentes, a força de impulso do portão não
deve ultrapassar 15 daN. Utilize um dinamómetro para controlar a calibração.
9_Todos os serviços de manutenção, reparação e regulação devem ser feitos por
pessoal qualificado.
É proibido pôr o sistema a funcionar antes que a máquina no
qual será incorporado tenha sido declarada em conformidade
com as disposições da
MANUTENÇÃO
ELIMINAÇÃO
RECOMENDAÇÕES FINAIS
directiva CEE 22/06/98 n° 0037
6 6
P
.
