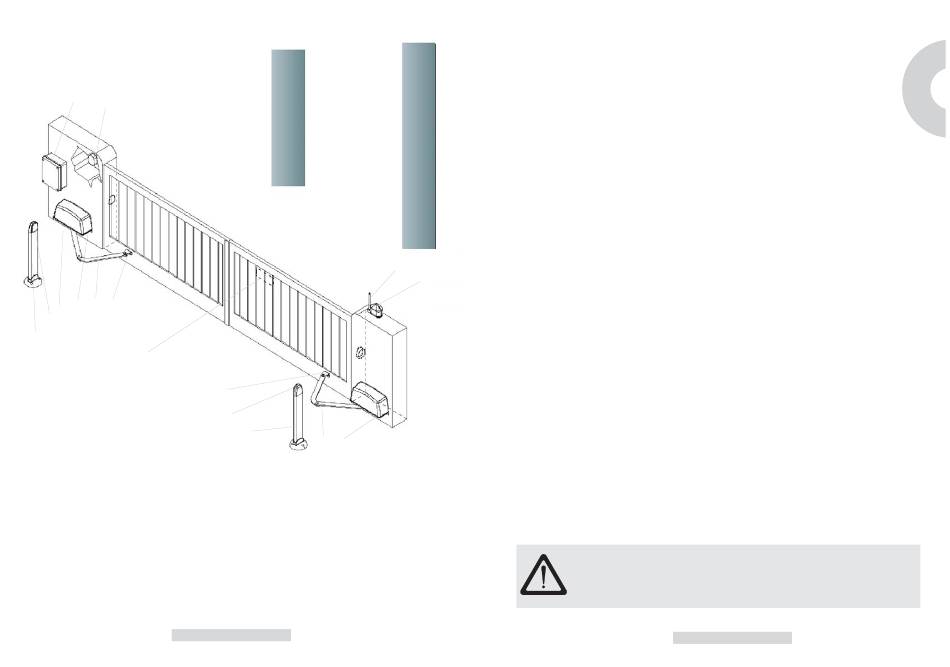

VUE D'ENSEMBLE

Lampe clignotante
9
4
Sélecteur à clé
11
10
7
1
5
6
8
CONTRÔLES PRÉLIMINAIRES
Il est conseillé de faire les contrôles suivants avant de procéder à l'installation :
1.La structure du portail doit être solide et appropriée.
2.Le mouvement du portail ne doit pas être discontinu.
3.Il ne doit pas y avoir trop de frottement dans le système roues/ rail inférieur et
rouleaux/ glissière supérieure.
4.Monter les butées d'arrêt du bras coulissant, aussi bien en ouverture qu'en
fermeture, pour éviter que le portail ne sorte du rail.
5.Éliminer la serrure manuelle éventuelle des portails préexistants.
6.Placer les gaines pour le passage des câbles d'alimentation (ø25-50 mm) et
de branchement externe (photocellule, lampe clignotante, sélecteur à clé, etc.)
À la base du portail.
Motoréducteur
1 Colonne
2
Bride
Antenne
3
Pancarte
4
Boîtier de la centrale
5
Photocellule
Bride
Bras articulés
10
5
6
7
11
6 5
6
GEFAHR: vor allen Wartungsarbeiten muss das Gerät vom Netz
getrennt werden.
7
Der Antrieb wird mit einer Dauerfettschmierung geliefert und
erfordert daher keine Wartung.
8
9
10
Die Materialien sind gemäß der geltenden Richtlinien zu entsorgen
11
3
2 1.Das Gerät muss geerdet sein.
2.Halten Sie die Versorgungskabel immer von den Steuerkabeln getrennt.
3.Rüsten Sie die Anlage mit Sicherheitsvorrichten aus, wie:
- Lichtschranken
- Drehmomentbegrenzer
- Sicherheitsleisten
Wenn die Anlage auf eine öffentliche Straße führt, ist sie mit mindestens zwei
der obigen Vorrichtungen auszurüsten (zwei verschiedene oder auch zwei gleiche).
4.Zur Entriegelung darf das Tor in geschlossenem Zustand nicht gegen die
Endanschläge drücken.
5.Realisieren Sie die Anlage gemäß den geltenden Richtlinien.
6.Die Druckkraft muss durch einen Drehmomentregler an der Anlage kontrolliert
werden.
7.Vor der Installation des Antriebs muss das Tor unbedingt mit den Endanschlägen
ausgerüstet werden.
8.Gemäß den geltenden Richtlinien darf die Druckkraft des Tors nicht mehr als
15daN betragen.
Verwenden Sie zur Kontrolle der Eichung ein Dynamometer.
9 . Alle Wartungs- und Reparatureingriffe, sowie Einstellungen müssen von
qualifiziertem Fachpersonal durchgeführt werden.

WARTUNG

ENTSORGUNG

ABSCHLIEßENDE HINWEISE
Die Inbetriebnahme darf nur dann erfolgen, wenn die Maschine,
in die der Antrieb eingebaut wird, den Bestimmungen der
EWG-Richtlinie Nr. 0037 vom 22.06.98 entspricht.
6 6
