Key Automation VIPER LED Anleitungen Und Hinweise Zu Installation Und Einsatz
Vorschau ausblenden
Andere Handbücher für VIPER LED:
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Istruzioni ed avvertenze per l'installazione e l'uso
Instructions and warnings for installation and use
Instructions et avertissements pour l'installation et l'usage
Instrucciones y advertencias para su instalación y uso
Anleitungen und Hinweise zu Installation und Einsatz
Instrukcje i zalecenia dotyczące instalacji i użytkowania
Instruções e advertências para a instalação e utilização

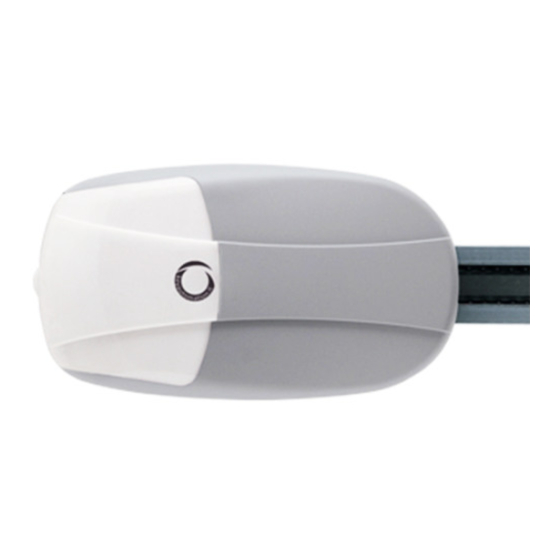

VIPER LED
Przekrojowa przekładnia zwalniająca do automatyki garażowej
Management
System
ISO 9001:2008
www.tuv.com
ID 9105043769
Motoriduttore sezionale per automazione garage
Opener for sectional and up and over garage door
Motoréducteur sectionnél pour automation garage
Motorreductor seccional para automatismo garaje
Sektionalantrieb für Garagentorautomation
Moto-redutor seccional para amolação garagem
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Key Automation VIPER LED
Inhaltszusammenfassung für Key Automation VIPER LED

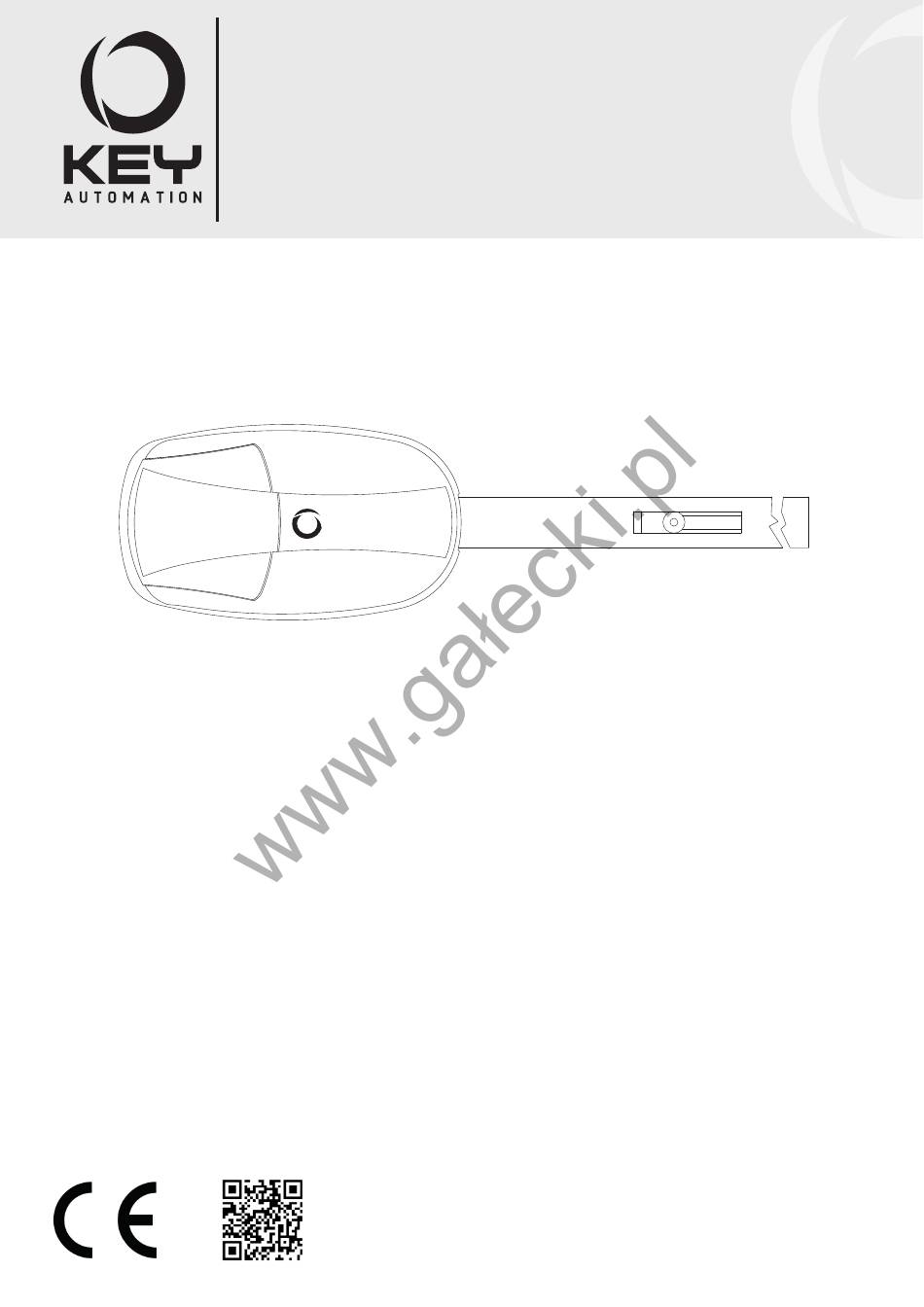

- Seite 1 Anleitungen und Hinweise zu Installation und Einsatz Instrukcje i zalecenia dotyczące instalacji i użytkowania Instruções e advertências para a instalação e utilização VIPER LED Motoriduttore sezionale per automazione garage Opener for sectional and up and over garage door Motoréducteur sectionnél pour automation garage Motorreductor seccional para automatismo garaje Sektionalantrieb für Garagentorautomation...
- Seite 66 INHALTSVERZEICHNIS Sicherheitshinweise S. 67 Produkteinführung S. 68 Produktbeschreibung S. 68 Zusammensetzung S. 68 Modelle und technische Merkmale S. 69 Technische Merkmale S. 69 Liste der nötigen Kabel S. 70 Vorabkontrollen S. 70 Produktinstallation S. 70 Zusammenbau der dreiteiligen Führungsschiene S. 70 Anschluss des Motors an der Laufschiene S.
-
Seite 67: Sicherheitshinweise
1 - SICHERHEITSHINWEISE ACHTUNG – ORIGINALANWEISUNGEN – Wichtige Die einzelnen Komponenten der Automatisierung dürfen nicht in cherheitsanweisungen. Für die Sicherheit der Personen ist es Wasser oder andere Flüssigkeiten getaucht werden. Bei der In- wichtig, die folgenden Sicherheitsanweisungen zu befolgen. stallation darauf achten, dass keine Flüssigkeit ins Innere der Vor- Bewahren Sie diese Anweisungen auf. -
Seite 68: Produkteinführung
2 - PRODUKTEINFÜHRUNG 2.1 Produktbeschreibung Der Empfänger kann zwischen der fixen Dekodifizierung über Funk Viper Led ist ein nicht umsteuerbarer, elektromechanischer Antrieb für die oder einem Rolling Code wählen. Automation von Schwingtoren bis 13 m und Sektionaltoren bis 16 m Die Laufschiene ist mit Kette in einem Stück oder in drei Teilen vor-... -
Seite 69: Modelle Und Technische Merkmale
2.3 Modelle und technische Merkmale CODE BESCHREIBUNG KRAFT FÜHRUNG für Sektionaltore bis 10 m mit Motor 24 VDC und VIP7U/(VIP7UL) 700N mit Kette vormontiert 3320 mm einteilig Steuerung mit eingebautem Empfänger für Sektionaltore bis 10 m mit Motor 24 VDC und mit Kette 3320 mm in drei Teilen mit Schnell- VIP7/(VIP7L) 700N... -
Seite 70: Liste Der Nötigen Kabel
2.5 Liste der erforderlichen Kabel Die erforderlichen Kabel einer typischen Anlage für die Verbindung Die benutzten Kabel müssen dem Installationstyp entsprechen; z.B. der einzelnen Vorrichtungen sind in der Tabelle Kabelliste aufge- wird ein Kabel des Typs H03VV-F für Innenbereiche oder H07RN-F führt. -
Seite 71: Anschluss Des Motorkörpers An Die Laufschiene
4.2 Anschluss des Motorkörpers an die Laufschiene Standard Um 90° gedrehter Kopf Laufschiene 6x15 Gewindeschneidschraube 6x15 Gewindeschneidschraube Laufschiene U-förmiger Bügel U-förmiger Bügel Seitlicher Toleranzring Seitlicher Toleranzring 3080 Befestigung der Laufschiene und des Motors am Tor Die Laufschiene, wie in der Abbildung gezeigt, positionieren Mauer MAX 40 cm mit den beiliegenden Bügeln... -
Seite 72: Elektrische Anschlüsse
4.5 Stromanschlüsse ACHTUNG - Bevor die Verbindungen durchgeführt werden, sicherstellen, dass die Stromzufuhr abgeschaltet ist. Der Anschluss der Blinkleuchte muss zwischen COM und FLASH erfolgen. Der Anschluss der zusätzlichen Beluschtung muss zwischen COM und LED erfolgen Der Kontakt der Fotozelle muss zwischen PH1 und NEG angeschlossen werden (Kontakt normal geschlossen NC) Der Not-Aus-Kontakt muss zwischen STOP und NEG angeschlossen werden (NORMALERWEISE GESCHLOSSENER KONTAKT NC) Der Schrittbetrieb-Kontakt P/P muss zwischen SBS und NEG angeschlossen werden (NORMALERWEISE GEÖFFNETER KONTAKT NA) FLAT... -
Seite 73: Einstellung Endanschlag Der Schließung
4.9 Endschalter-Einstellung der Schließung Um “2” anzuzeigen, “P” drücken, “2” blinkt “-” ODER “+” drücken Torschließung “+” drücken oder Toröffnung Wenn sich das Tor schließt und die ideale Stellung erreicht, Achtung!! Damit bei einer Schließung im Normalbetrieb keine falschen zum Speichern der Informatio- Hindernisse erfasst werden, sollte, wenn die Tür bereits den Boden nen die Taste “P”... -
Seite 74: Einstellung Empfangsmodus
4.12 Einstellung Empfangsmodus Die Steuereinheit ist für die Funkbedienung aller Key Automation-Sender vorgerüstet. Zur Anzeige von “5”, “P” drücken, auf dem Display Für die Wahl der gewünschten Zur Anzeige von “5” die Taste “+” drücken blinkt “1” und zeigt damit an, Dekodifizierung “+”... -
Seite 75: Einstellung Öffnungsbedienung
4.16 Einstellung Öffnungsbedienung Man kann den Betrieb der Bedienung öffnen\Stop\schließen in nur öffnen abändern. Durch die Freigabe dieser Funk- tion, ermöglicht die Bedienung P\P die Öffnung und akzeptiert nur die Wiederöffnung während der Schließung. Mit der Funktion “7=1” wird die Zeit der freigegebenen auto- matischen Schließung bei jeder Zur Anzeige von “9”, “+”... -
Seite 76: Einstellung Der Funktion Zweiter Funkkanal
4.18 Einstellung der Funktion zweiter Funkkanal (Standardmäßig auf “2” eingestellt) Nach dem Parameter „A“ auf „P“ drücken, es wird “2” ange- „+“ drücken, um „B“ anzuzeigen zeigt, was bedeutet, dass die im Motor integrierte zusätzliche Beleuchtung und das externe Licht COM-LED aktiv sind „+“... -
Seite 77: Speichern Und Löschen Von Sendern
4.21 Speichern und Löschen von Sendern Folgendes Verfahren zur Speicherung der Sender ROLLING CODE verwenden. Zum Speichern von Sendern mit FESTSTEHENDEM CODE siehe Punkt 4.12, anschließend die Sender wie im Folgenden beschrieben speichern: 1) SPEICHERN EINER FUNKSTEUERUNG • Die Taste „S“ auf dem Sektional-Aktuator so oft betätigen und loslassen, wie es der Nummer des Ausgangs entspricht, der aktiviert werden soll: 1-mal für den Ausgang 1 (Torsteuerung), 2-mal für den Ausgang 2 (zusätzliche Beleuchtung) Die „0“... - Seite 78 • Innerhalb von 7 Sekunden die Taste der Funksteuerung, die gelöscht werden soll, so lange gedrückt halten, bis die “0” auf dem Display erlischt. Die Taste der Funksteuerung loslassen • Ca. 1 Sekunde nach dem Loslassen der Taste beginnt die „0“ auf dem Display zu blinken 0,5 sek 0,5 sek •...
-
Seite 79: Betriebsstörungen
• War das Löschen erfolgreich, meldet der Display dies durch 1 langes Blinken 3 sek FERNSPEICHERUNG EINER FUNKSTEUERUNG MIT SCHON GESPEICHERTER FUNKSTEUERUNG Es kann ein Sender ohne Zugriff auf den Empfänger gespeichert werden. Es ist erforderlich, über einen vorab gespeicherten Sender z verfügen, dann wie unten angegeben verfahren. -
Seite 80: Ab- Und Inbetriebnahme
5 – TEST UND INBETRIEBNAHME DER AUTOMATION Die Endabnahme der Anlage muss von einem qualifiziertem Techni- dere entsprechend der Richtlinie EN12445, in der Testmethoden für ker durchgeführt werden, der alle von der Bezugsnorm geforderten Automationen der Türen und Tore genannt sind. Proben bezüglich. -
Seite 81: Anweisungen Und Hinweise Für Den Endbenutzer
Türen, Rollläden, sowie Schranken für Parkplätze bedarf Ihre Automation, wie jedes andere Gerät, einer regelmäßigen oder Straßensperren her. Key Automation ist jedoch nicht der Herstel- Wartung. Vereinbaren Sie mit Ihrem Installateur einen Wartungsplan ler Ihrer Automation. Sie ist das Ergebnis von Analysen, Auswertung, mit regelmäßigen Abständen. - Seite 114 UWAGI...
