TURBO
50 - 80 - 120 -160
UNDER
Motoriduttore interrato
Motoriduttori per scorrevoli
Under grounded gear motor
Gear-motor for sliding gates
Motoreducteur enterré
Motoreducteur pour coulissants
Motorreductor interrado
Motorreductores para rejas correderas
Unrterflur-Drehtorantrieb
Getriebe für Schiebegitter
Motorredutor interrado
Motorredutores para portões de correr
Podziemny motoreduktor
Napęd silnikowy do bram przesuwnych
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Key Automation TURBO 50
Inhaltszusammenfassung für Key Automation TURBO 50

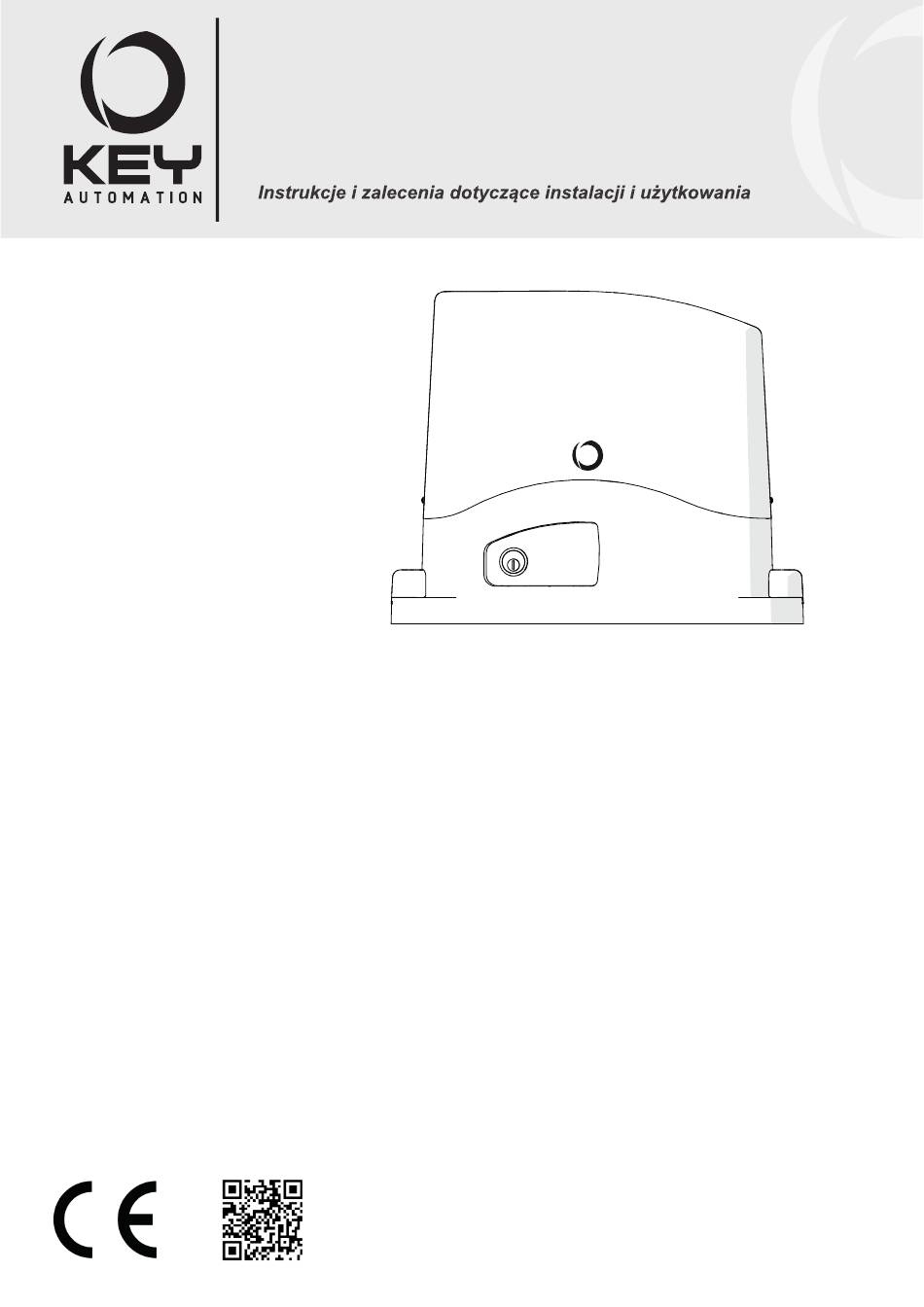

- Seite 1 Istruzioni ed avvertenze per l’installazione e l’uso Istruzioni ed avvertenze per l’installazione e l’uso Instructions and warnings for installation and use Instructions and warnings for installation and use Instructions et avertissements pour l’installation et l’usage Instructions et avertissements pour l’installation et l’usage Instrucciones y advertencias para su instalación y uso Instrucciones y advertencias para su instalación y uso Anleitungen und Hinweise zu Installation und Einsatz...
- Seite 22 INHALTSVERZEICHNIS Sicherheitshinweise S. 23 Einführung in das Produkt S. 24 Produktbeschreibung S. 24 S. 24 Bauplan und technische Eigenschaften Vorabkontrollen S. 25 Produktinstallation S. 25 Installation S. 25 Befestigung S. 26 Montage der zahnstange S. 26 Befestigung der anschläge S. 26 Handbetrieb S.
-
Seite 23: Sicherheitshinweise
Wasser oder andere Flüssigkeiten getaucht werden. Bei der In- stallation darauf achten, dass keine Flüssigkeit ins Innere der Vor- KEY AUTOMATION behält sich vor, diese Anweisungen notfalls zu richtungen dringt. ändern; diese Anweisungen und/oder eine neuere Version befinden sich auf der Website www.keyautomation.it... -
Seite 24: Einführung In Das Produkt

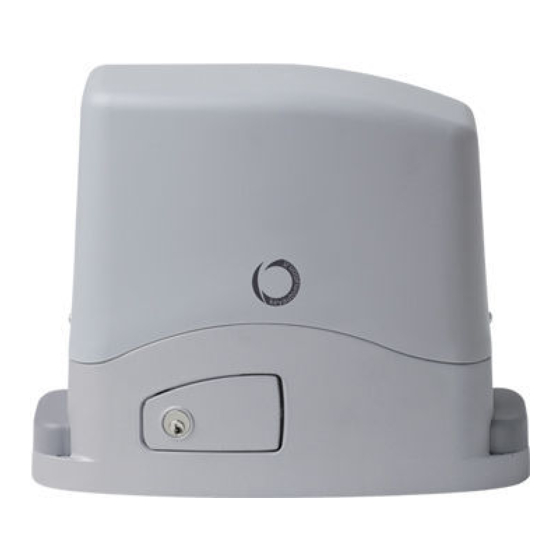

2 - EINFÜHRUNG IN DAS PRODUKT 2.1 - Produktbeschreibung Elektromechanischer irreversibler Getriebemotor für Schiebetore für Versorgung mit 24 Vdc und 230 Vac. (Fig.1) 2.2 - Bauplan und technische Eigenschaften TECHNISCHE DATEN TURBO 50 TURBO 50 Modell SC-40 SC52 Geschwindigkeit* cm/s... -
Seite 25: Vorabkontrollen
TECHNISCHE DATEN TURBO 160 TURBO 160 Modell SC-100 SC162 Geschwindigkeit* cm/s Drehmoment Arbeitszyklus Steuerung CT102 ** Spannungsversorgung Vac (Vdc) Motorstromaufnahme Leistungsaufnahme Schalten kondensator µF Thermoprotektion °C Schutzart Abmessungen (B - T - H) 320 - 184 - 260 320 - 184 - 260 Gewicht 14,5 14,5... -
Seite 26: Befestigung
4.2 - Befestigung Die Schrauben abdrehen und die Abdeckung abnehmen (fig.4.1). gung fest am Boden verankert ist. Den Torantrieb auf die Platte auflegen. Die zwei Inbusschrauben Falls die Einstellung der Zahnstange nicht ausreicht, kann die Höhe eindrehen (fig.4.2). des Antriebs anhand der vier Schrauben reguliert werden (fig.4.3). Es ist wichtig, dass die Inbusschrauben sehr fest angezogen Es wird empfohlen, die Schrauben nach einigen Motorbewegungen werden, damit der Antrieb entlang der gesamten 90 mm Torbewe-...
