Ex-Kennzeichnung II 1 G Ex ia IIC T6-T4 Ga Ex ia IIC T6-T4 Ga Besonderheiten Die Konformitätserklärung (Seite 14), die Baumusterprüfbe- scheinigung (Seite 20) und die IECEx-Konformitätsbeschei- nigung (Seite 29) sind zu beachten. Der Typ 707015/... entspricht dem Typ 956555/..

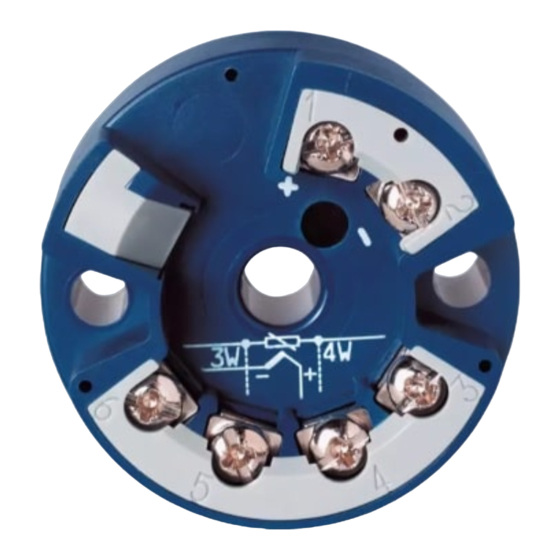

1 Zielgruppe / Normenkonformität Zielgruppe Beim JUMO dTRANS T01 Typ 707015/... handelt es sich um einen Zweidraht-Messumformer (Temperaturkopfmessumformer). An ihn können Widerstandsthermometer und Thermoelemente ange- schlossen werden. Der Einbau erfolgt vorzugsweise in Anschluss- köpfen Form B. Normenkonformität Die grundlegenden Sicherheits- und Gesundheitsanforderungen werden erfüllt.
2 Sicherheitshinweise - Die Errichtung und der Betrieb des Temperaturkopfmessumfor- mers muss mit Hilfe dieser Betriebsanleitung und den für sie gülti- gen Regeln und Normen erfolgen. - Der Temperaturkopfmessumformer kann in Gerätegruppe „II“ Ka- tegorie „1 G“ (Zone 0), in „II 2 G“ (Zone 1) und in „II 3 G“ (Zone 2) betrieben werden.
Seite 5
2 Sicherheitshinweise - Die Umgebungstemperaturen dürfen die in der nachstehend auf- geführten Tabelle angegebenen Grenzwerte nicht überschreiten. - Der Temperaturkopfmessumformer ist so zu errichten, dass auch für die Anschlussteile ein Schutzgrad von mindestens IP20 ge- mäß EN 60529 erreicht wird. - Bei der Errichtung und dem Betrieb des Temperaturkopfmessum- formers ist darauf zu achten, dass keine elektrostatische Aufla- dung auftreten kann.
Seite 7
3 Typenerklärung / -schilder Die nachfolgende abgebildeten Typenschilder befinden sich auf dem Gehäuse des Messumformers. oder Angabe von Messbereich und Sensor Der F-Nr. (Fabrikations-Nummer) kann das Produktionsdatum (Jahr/ Woche) entnommen werden. Es handelt sich hierbei um die Zeichen 12, 13, 14, 15. Beispiel: F-Nr.
4 Technische Daten - Ex-Kennzeichnung: II 1 G Ex ia IIC T6-T4 Ga Ex ia IIC T6-T4 Ga - EG-Baumusterprüfbescheinigung: ZELM 99 ATEX 0018 X siehe Kapitel 2 „Sicherheitshinweise“ und Kapitel 9 „Baumusterprüfbescheinigung“ - Konformitätserklärung: siehe Kapitel 8 „Konformitätserklärung“ - IECEx-Konformitätsbescheinigung: siehe Kapitel 10 „IECEx-Konformitätsbescheinigung“...
5 Installation Für das Errichten/Betreiben sind die Vorschriften gemäß ElexV und diese Betriebsanleitung maßgebend. Die maximale Umgebungs- temperatur (siehe Kapitel 2 „Sicherheitshinweise“) ist unbedingt ein- zuhalten. Abmessungen...
Seite 10
5 Installation Anschlussplan Anschluss für Anschlussbelegung Spannungs- – ---------------- - versorgung 22mA DC 8 ... 30V bzw. = Bürdenwiderstand Stromausgang = Spannungs- 4 ... 20mA versorgung Ex-Ausführung nur in Verbindung mit bescheinigtem Ex-Messumformer-Speisegerät! Analoge Eingänge ≤ Widerstands- 11Ω thermometer in Vierleiter- = Leitungswider- schaltung stand je Leiter...
Seite 11
5 Installation Anschlussbeispiel mit Speisegerät/-trenner...
6 Instandhaltung Die für die Wartung/Instandsetzung/Prüfung geltenden Bestimmun- gen sind einzuhalten. Im Rahmen der Wartung sind vor allem Teile zu prüfen, von denen die Zündschutzart abhängt. Eine Konfiguration des Messumformers über den Setup-Kreis darf niemals im explosionsgefährdeten Bereich erfolgen. Außerhalb des explosionsgefährdeten Bereiches darf der Anschluss aus sicher- heitstechnischen Gründen (Schutz der Ex-relevanten Bauelemente) nur zur kurzzeitigen Konfiguration erfolgen.
7 Setup-Schnittstelle und Feinabgleich Setup-Schnittstelle Die Setup-Schnittstelle dient zur Konfiguration des Messumformers mit Hilfe eines PC. Der Anschluss erfolgt über das PC-Interface mit TTL/RS232-Umsetzer und Adapter. Nach dem Programmieren ist die Verschlussklappe wieder zu schließen. Konfigurierbare Parameter: - TAG-Number (10 Zeichen) - Sensortyp - Anschlussart (2-/3-/4-Leiterschaltung) - externe oder interne Vergleichsstelle...
