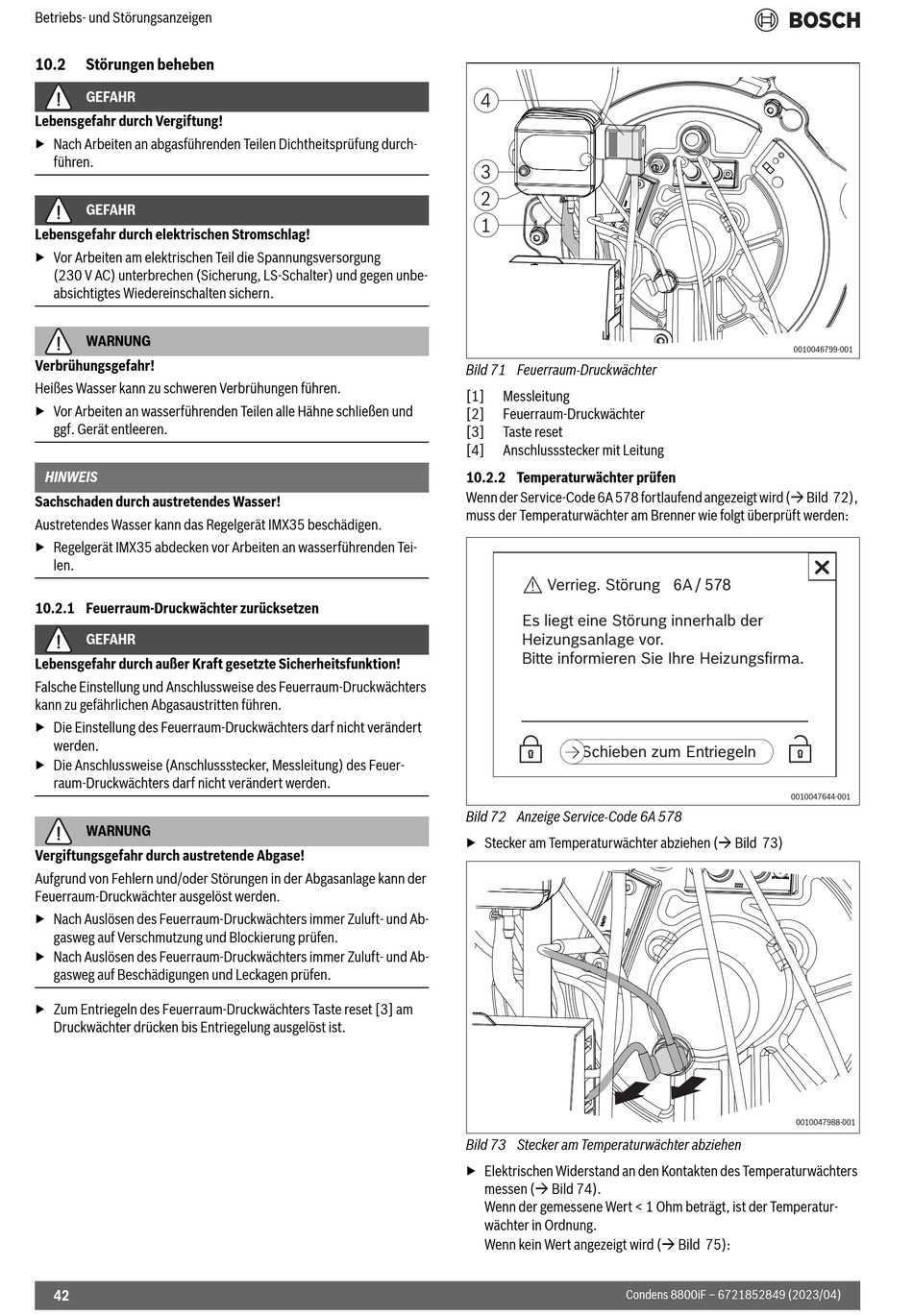

Betriebs- und Störungsanzeigen
10.2 Störungen beheben
GEFAHR
Lebensgefahr durch Vergiftung!
▶ Nach Arbeiten an abgasführenden Teilen Dichtheitsprüfung durch-
führen.
GEFAHR
Lebensgefahr durch elektrischen Stromschlag!
▶ Vor Arbeiten am elektrischen Teil die Spannungsversorgung
(230 V AC) unterbrechen (Sicherung, LS-Schalter) und gegen unbe-
absichtigtes Wiedereinschalten sichern.
WARNUNG
Verbrühungsgefahr!
Heißes Wasser kann zu schweren Verbrühungen führen.
▶ Vor Arbeiten an wasserführenden Teilen alle Hähne schließen und
ggf. Gerät entleeren.
HINWEIS
Sachschaden durch austretendes Wasser!
Austretendes Wasser kann das Regelgerät IMX35 beschädigen.
▶ Regelgerät IMX35 abdecken vor Arbeiten an wasserführenden Tei-
len.
10.2.1 Feuerraum-Druckwächter zurücksetzen
GEFAHR
Lebensgefahr durch außer Kraft gesetzte Sicherheitsfunktion!
Falsche Einstellung und Anschlussweise des Feuerraum-Druckwächters
kann zu gefährlichen Abgasaustritten führen.
▶ Die Einstellung des Feuerraum-Druckwächters darf nicht verändert
werden.
▶ Die Anschlussweise (Anschlussstecker, Messleitung) des Feuer-
raum-Druckwächters darf nicht verändert werden.
WARNUNG
Vergiftungsgefahr durch austretende Abgase!
Aufgrund von Fehlern und/oder Störungen in der Abgasanlage kann der
Feuerraum-Druckwächter ausgelöst werden.
▶ Nach Auslösen des Feuerraum-Druckwächters immer Zuluft- und Ab-
gasweg auf Verschmutzung und Blockierung prüfen.
▶ Nach Auslösen des Feuerraum-Druckwächters immer Zuluft- und Ab-
gasweg auf Beschädigungen und Leckagen prüfen.
▶ Zum Entriegeln des Feuerraum-Druckwächters Taste reset [3] am
Druckwächter drücken bis Entriegelung ausgelöst ist.
42
4
3
2
1
Bild 71 Feuerraum-Druckwächter
[1] Messleitung
[2] Feuerraum-Druckwächter
[3] Taste reset
[4] Anschlussstecker mit Leitung
10.2.2 Temperaturwächter prüfen
Wenn der Service-Code 6A 578 fortlaufend angezeigt wird ( Bild 72),
muss der Temperaturwächter am Brenner wie folgt überprüft werden:
Verrieg. Störung 6A / 578
Es liegt eine Störung innerhalb der
Heizungsanlage vor.
Bitte informieren Sie Ihre Heizungsfirma.
Schieben zum Entriegeln
Bild 72 Anzeige Service-Code 6A 578
▶ Stecker am Temperaturwächter abziehen ( Bild 73)
Bild 73 Stecker am Temperaturwächter abziehen
▶ Elektrischen Widerstand an den Kontakten des Temperaturwächters
messen ( Bild 74).
Wenn der gemessene Wert < 1 Ohm beträgt, ist der Temperatur-
wächter in Ordnung.
Wenn kein Wert angezeigt wird ( Bild 75):
