Kesselvorderwand demontieren

WARNUNG
Lebensgefahr durch elektrischen Strom!
Das Berühren von elektrischen Teilen, die unter Spannung stehen, kann
zum Stromschlag führen.
▶ Vor dem Öffnen des Heizkessels: Heizungsanlage mit dem Heizungs-
notschalter allpolig spannungsfrei schalten oder die Heizungsanlage
über die entsprechende Haussicherung vom Stromnetz trennen.
▶ Heizungsanlage gegen unbeabsichtigtes Wiedereinschalten sichern.
▶ Entriegelungsschrauben [1] auf der Oberseite des Heizkessels mit
geeignetem Werkzeug gegen den Uhrzeigersinn drehen und Kessel-
vorderwand entriegeln.
▶ Kesselvorderwand [2] nach vorn neigen und nach oben aus der unte-
ren Fixierung heben.
1
2

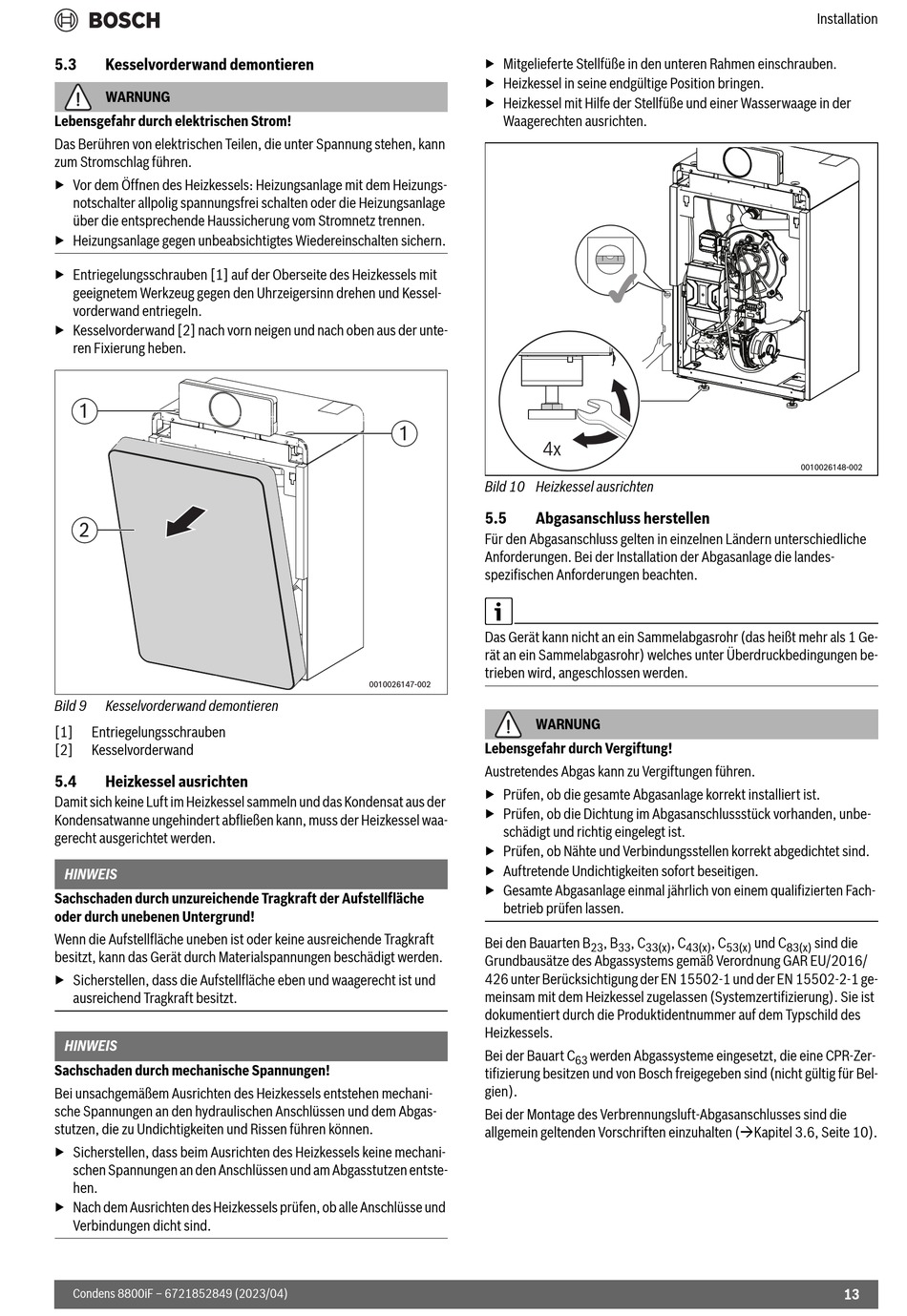

Bild 9 Kesselvorderwand demontieren
[1] Entriegelungsschrauben
[2] Kesselvorderwand
5.4

Heizkessel ausrichten

Damit sich keine Luft im Heizkessel sammeln und das Kondensat aus der
Kondensatwanne ungehindert abfließen kann, muss der Heizkessel waa-
gerecht ausgerichtet werden.
HINWEIS
Sachschaden durch unzureichende Tragkraft der Aufstellfläche
oder durch unebenen Untergrund!
Wenn die Aufstellfläche uneben ist oder keine ausreichende Tragkraft
besitzt, kann das Gerät durch Materialspannungen beschädigt werden.
▶ Sicherstellen, dass die Aufstellfläche eben und waagerecht ist und
ausreichend Tragkraft besitzt.
HINWEIS
Sachschaden durch mechanische Spannungen!
Bei unsachgemäßem Ausrichten des Heizkessels entstehen mechani-
sche Spannungen an den hydraulischen Anschlüssen und dem Abgas-
stutzen, die zu Undichtigkeiten und Rissen führen können.
▶ Sicherstellen, dass beim Ausrichten des Heizkessels keine mechani-
schen Spannungen an den Anschlüssen und am Abgasstutzen entste-
hen.
▶ Nach dem Ausrichten des Heizkessels prüfen, ob alle Anschlüsse und
Verbindungen dicht sind.
Condens 8800iF – 6721852849 (2023/04)
▶ Mitgelieferte Stellfüße in den unteren Rahmen einschrauben.
▶ Heizkessel in seine endgültige Position bringen.
▶ Heizkessel mit Hilfe der Stellfüße und einer Wasserwaage in der
Waagerechten ausrichten.
1
Bild 10 Heizkessel ausrichten
5.5

Abgasanschluss herstellen

Für den Abgasanschluss gelten in einzelnen Ländern unterschiedliche
Anforderungen. Bei der Installation der Abgasanlage die landes-
spezifischen Anforderungen beachten.
Das Gerät kann nicht an ein Sammelabgasrohr (das heißt mehr als 1 Ge-
rät an ein Sammelabgasrohr) welches unter Überdruckbedingungen be-
trieben wird, angeschlossen werden.
0010026147-002
WARNUNG
Lebensgefahr durch Vergiftung!
Austretendes Abgas kann zu Vergiftungen führen.
▶ Prüfen, ob die gesamte Abgasanlage korrekt installiert ist.
▶ Prüfen, ob die Dichtung im Abgasanschlussstück vorhanden, unbe-
schädigt und richtig eingelegt ist.
▶ Prüfen, ob Nähte und Verbindungsstellen korrekt abgedichtet sind.
▶ Auftretende Undichtigkeiten sofort beseitigen.
▶ Gesamte Abgasanlage einmal jährlich von einem qualifizierten Fach-
betrieb prüfen lassen.
Bei den Bauarten B
Grundbausätze des Abgassystems gemäß Verordnung GAR EU/2016/
426 unter Berücksichtigung der EN 15502-1 und der EN 15502-2-1 ge-
meinsam mit dem Heizkessel zugelassen (Systemzertifizierung). Sie ist
dokumentiert durch die Produktidentnummer auf dem Typschild des
Heizkessels.
Bei der Bauart C
tifizierung besitzen und von Bosch freigegeben sind (nicht gültig für Bel-
gien).
Bei der Montage des Verbrennungsluft-Abgasanschlusses sind die
allgemein geltenden Vorschriften einzuhalten (Kapitel 3.6, Seite 10).
4x
, B , C , C , C
23 33 33(x) 43(x)
werden Abgassysteme eingesetzt, die eine CPR-Zer-
63
