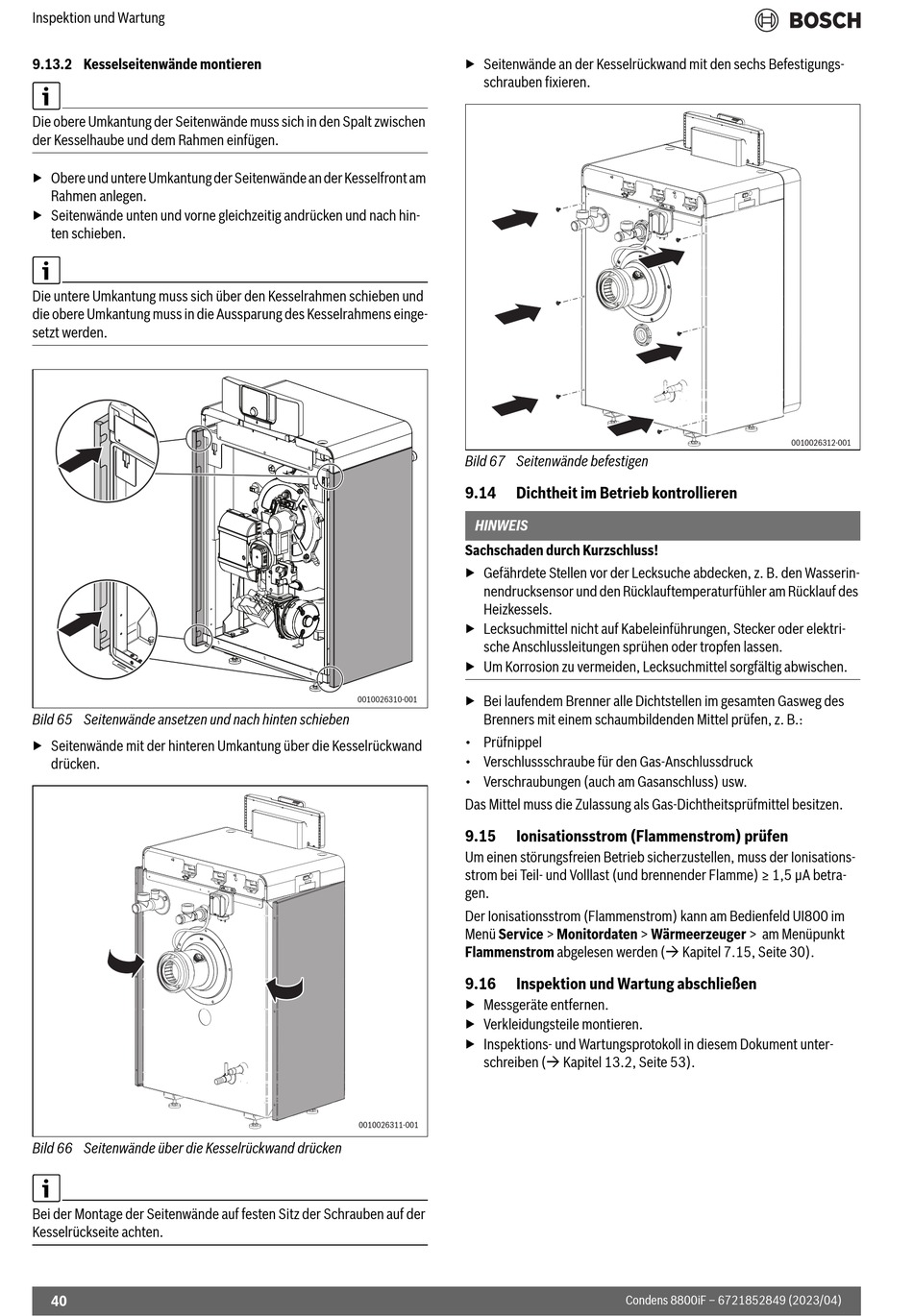

Inspektion und Wartung
9.13.2 Kesselseitenwände montieren
Die obere Umkantung der Seitenwände muss sich in den Spalt zwischen
der Kesselhaube und dem Rahmen einfügen.
▶ Obere und untere Umkantung der Seitenwände an der Kesselfront am
Rahmen anlegen.
▶ Seitenwände unten und vorne gleichzeitig andrücken und nach hin-
ten schieben.
Die untere Umkantung muss sich über den Kesselrahmen schieben und
die obere Umkantung muss in die Aussparung des Kesselrahmens einge-
setzt werden.
Bild 65 Seitenwände ansetzen und nach hinten schieben
▶ Seitenwände mit der hinteren Umkantung über die Kesselrückwand
drücken.
Bild 66 Seitenwände über die Kesselrückwand drücken
Bei der Montage der Seitenwände auf festen Sitz der Schrauben auf der
Kesselrückseite achten.
40
▶ Seitenwände an der Kesselrückwand mit den sechs Befestigungs-
schrauben fixieren.
Bild 67 Seitenwände befestigen
9.14

Dichtheit im Betrieb kontrollieren

HINWEIS
Sachschaden durch Kurzschluss!
▶ Gefährdete Stellen vor der Lecksuche abdecken, z. B. den Wasserin-
nendrucksensor und den Rücklauftemperaturfühler am Rücklauf des
Heizkessels.
▶ Lecksuchmittel nicht auf Kabeleinführungen, Stecker oder elektri-
sche Anschlussleitungen sprühen oder tropfen lassen.
▶ Um Korrosion zu vermeiden, Lecksuchmittel sorgfältig abwischen.
0010026310-001 ▶ Bei laufendem Brenner alle Dichtstellen im gesamten Gasweg des
Brenners mit einem schaumbildenden Mittel prüfen, z. B.:
• Prüfnippel
• Verschlussschraube für den Gas-Anschlussdruck
• Verschraubungen (auch am Gasanschluss) usw.
Das Mittel muss die Zulassung als Gas-Dichtheitsprüfmittel besitzen.
9.15 Ionisationsstrom (Flammenstrom) prüfen
Um einen störungsfreien Betrieb sicherzustellen, muss der Ionisations-
strom bei Teil- und Volllast (und brennender Flamme) ≥ 1,5 μA betra-
gen.
Der Ionisationsstrom (Flammenstrom) kann am Bedienfeld UI800 im
Menü Service > Monitordaten > Wärmeerzeuger > am Menüpunkt
Flammenstrom abgelesen werden ( Kapitel 7.15, Seite 30).
9.16 Inspektion und Wartung abschließen
▶ Messgeräte entfernen.
▶ Verkleidungsteile montieren.
▶ Inspektions- und Wartungsprotokoll in diesem Dokument unter-
schreiben ( Kapitel 13.2, Seite 53).
0010026311-001
0010026312-001
