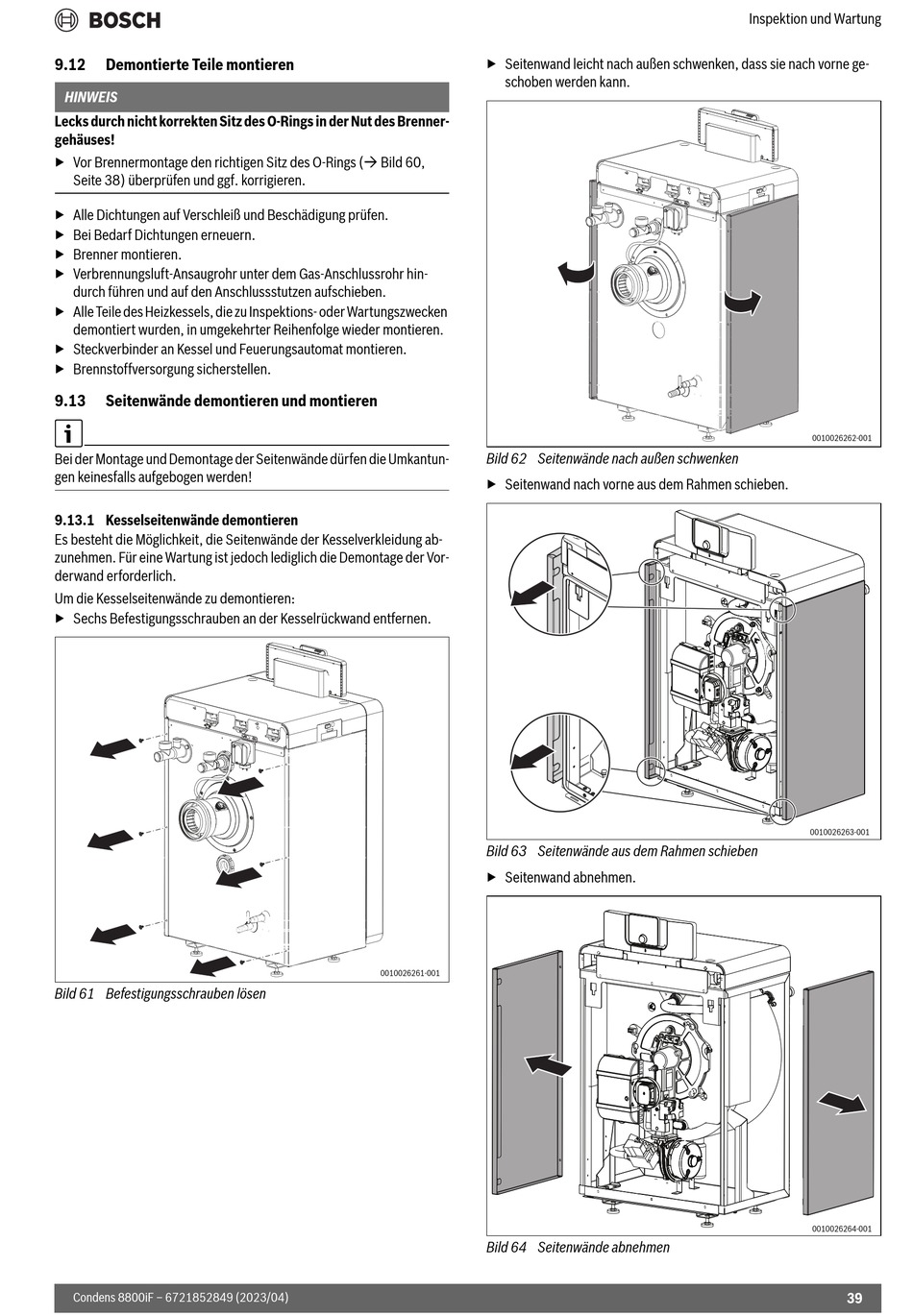

9.12

Demontierte Teile montieren

HINWEIS
Lecks durch nicht korrekten Sitz des O-Rings in der Nut des Brenner-
gehäuses!
▶ Vor Brennermontage den richtigen Sitz des O-Rings ( Bild 60,
Seite 38) überprüfen und ggf. korrigieren.
▶ Alle Dichtungen auf Verschleiß und Beschädigung prüfen.
▶ Bei Bedarf Dichtungen erneuern.
▶ Brenner montieren.
▶ Verbrennungsluft-Ansaugrohr unter dem Gas-Anschlussrohr hin-
durch führen und auf den Anschlussstutzen aufschieben.
▶ Alle Teile des Heizkessels, die zu Inspektions- oder Wartungszwecken
demontiert wurden, in umgekehrter Reihenfolge wieder montieren.
▶ Steckverbinder an Kessel und Feuerungsautomat montieren.
▶ Brennstoffversorgung sicherstellen.
9.13 Seitenwände demontieren und montieren
Bei der Montage und Demontage der Seitenwände dürfen die Umkantun-
gen keinesfalls aufgebogen werden!
9.13.1 Kesselseitenwände demontieren
Es besteht die Möglichkeit, die Seitenwände der Kesselverkleidung ab-
zunehmen. Für eine Wartung ist jedoch lediglich die Demontage der Vor-
derwand erforderlich.
Um die Kesselseitenwände zu demontieren:
▶ Sechs Befestigungsschrauben an der Kesselrückwand entfernen.
Bild 61 Befestigungsschrauben lösen
Condens 8800iF – 6721852849 (2023/04)
▶ Seitenwand leicht nach außen schwenken, dass sie nach vorne ge-
schoben werden kann.
Bild 62 Seitenwände nach außen schwenken
▶ Seitenwand nach vorne aus dem Rahmen schieben.
Bild 63 Seitenwände aus dem Rahmen schieben
▶ Seitenwand abnehmen.
0010026261-001
Bild 64 Seitenwände abnehmen
