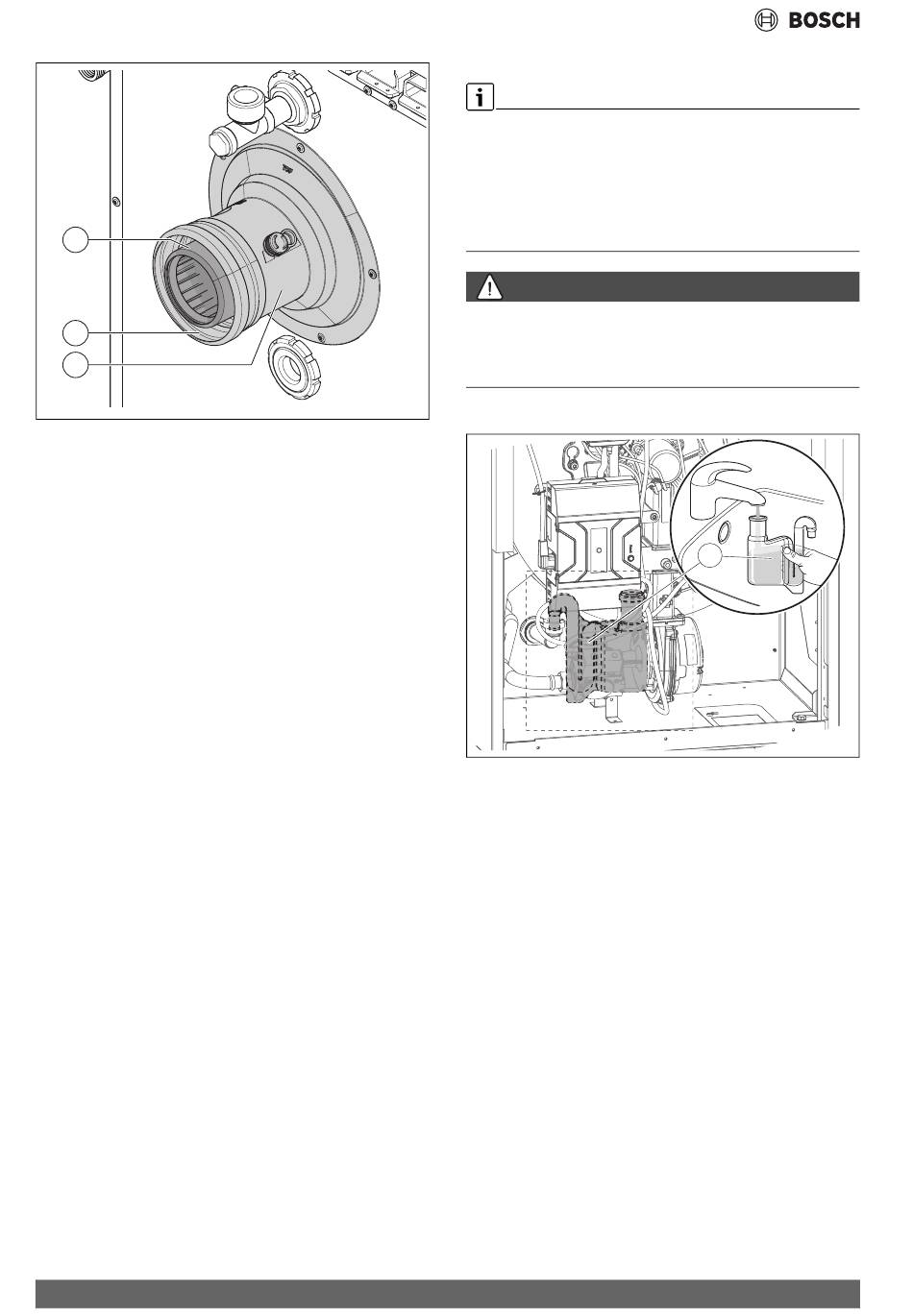

Bild 11 Abgasanschluss montieren
[1] Abgasanschluss
[2] Ringspalt zur Verbrennungsluftzufuhr
[3] Anschlussstück mit Messöffnungen
Bei einem raumluftabhängigen Betrieb des Heizkessels darf der Ring-
spalt zur Verbrennungsluftzufuhr [2] nicht abgedeckt werden.
▶ Abgasanschluss herstellen.
Bei der Installation des Abgasanschlusses Folgendes beachten:
• Landesspezifische Anforderungen
• Der Querschnitt des Abgasrohrs muss der Berechnung nach den
geltenden Vorschriften entsprechen.
• Abgasführung so kurz wie möglich wählen.
• Abgasleitung in entsprechendem Abstand sicher befestigen.
• Auf spannungsfreien Anschluss achten und keine Lasten auf den Ab-
gasanschluss übertragen.
• Bei der Planung und Installation der Abgasleitung auf strö-
mungsgünstige Ausführung achten.
14
5.6

Kondensatablauf montieren

Hinweise zur Kondensatableitung:
▶ Anfallendes Kondensat im Heizkessel und in der Abgasleitung vor-
schriftsmäßig ableiten (Abgasleitung mit Gefälle zum Heizkessel ver-
legen).
▶ Kondensat in das öffentliche Abwassersystem nach den landesspezi-
fischen Vorschriften einleiten.
▶ Regionale Bestimmungen beachten.
GEFAHR
Lebensgefahr durch Vergiftung!
Bei nicht mit Wasser gefülltem Siphon oder offenen Anschlüssen kann
austretendes Abgas Menschen in Lebensgefahr bringen.
▶ Siphon mit Wasser füllen.
0010011066-002
Siphon demontieren
Bild 12 Position Siphon
▶ Siphon [1] nach oben aus dem Kondensatablaufrohr ziehen.
▶ Siphon [1] drehen und nach unten aus dem Halter ziehen.
Siphon montieren
▶ Siphon über den Halter in Position bringen und Anschlussstutzen in
Kondensatablaufrohr schieben.
1
0010011214-002
