1) 2) 3)

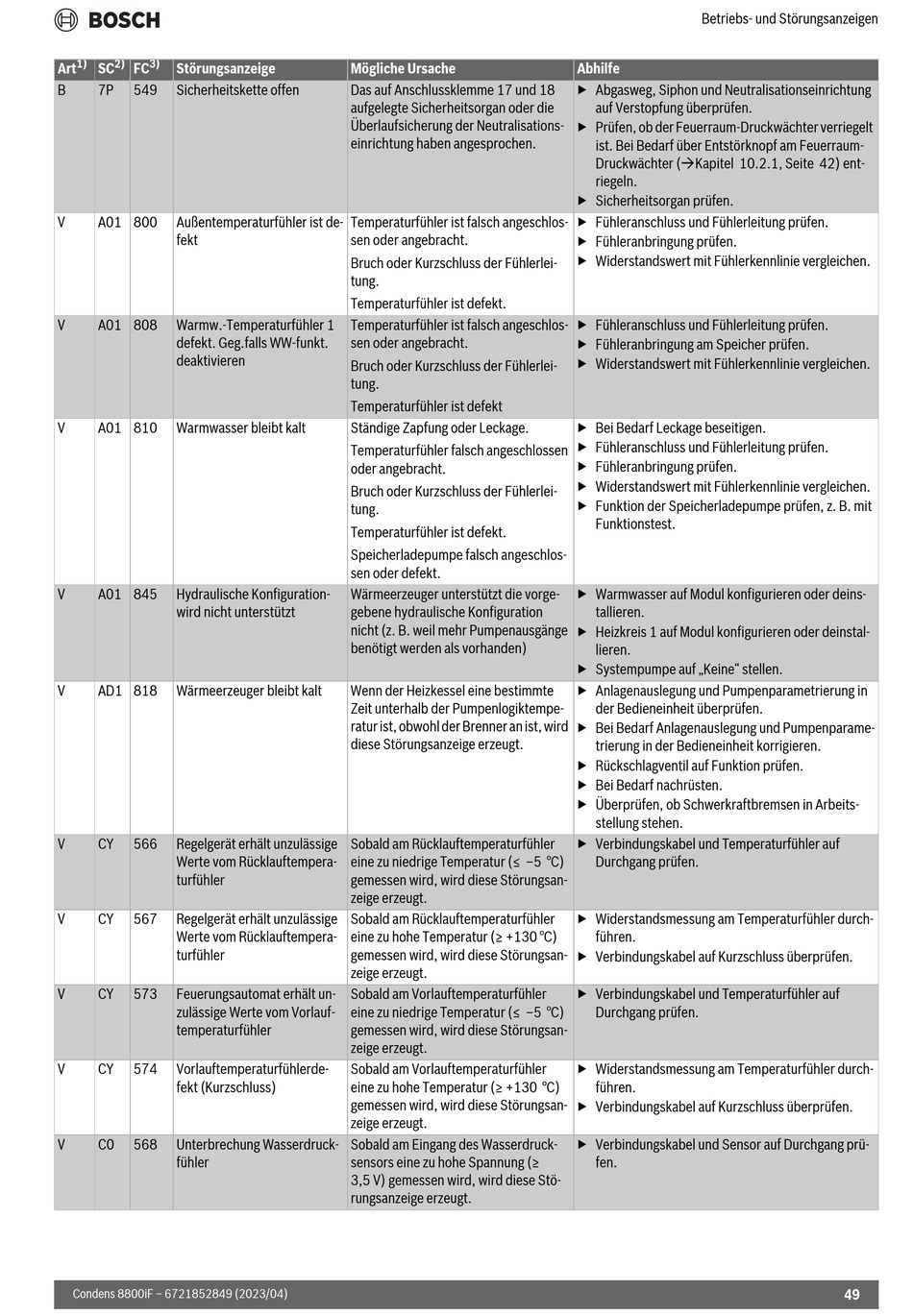

Art SC FC Störungsanzeige
B 7P 549 Sicherheitskette offen
V A01 800 Außentemperaturfühler ist de-
fekt
V A01 808 Warmw.-Temperaturfühler 1
defekt. Geg.falls WW-funkt.
deaktivieren
V A01 810 Warmwasser bleibt kalt
V A01 845 Hydraulische Konfiguration-
wird nicht unterstützt
V AD1 818 Wärmeerzeuger bleibt kalt
V CY 566 Regelgerät erhält unzulässige
Werte vom Rücklauftempera-
turfühler
V CY 567 Regelgerät erhält unzulässige
Werte vom Rücklauftempera-
turfühler
V CY 573 Feuerungsautomat erhält un-
zulässige Werte vom Vorlauf-
temperaturfühler
V CY 574 Vorlauftemperaturfühlerde-
fekt (Kurzschluss)
V C0 568 Unterbrechung Wasserdruck-
fühler
Condens 8800iF – 6721852849 (2023/04)
Mögliche Ursache
Das auf Anschlussklemme 17 und 18
aufgelegte Sicherheitsorgan oder die
Überlaufsicherung der Neutralisations-
einrichtung haben angesprochen.
Temperaturfühler ist falsch angeschlos-
sen oder angebracht.
Bruch oder Kurzschluss der Fühlerlei-
tung.
Temperaturfühler ist defekt.
Temperaturfühler ist falsch angeschlos-
sen oder angebracht.
Bruch oder Kurzschluss der Fühlerlei-
tung.
Temperaturfühler ist defekt
Ständige Zapfung oder Leckage.
Temperaturfühler falsch angeschlossen
oder angebracht.
Bruch oder Kurzschluss der Fühlerlei-
tung.
Temperaturfühler ist defekt.
Speicherladepumpe falsch angeschlos-
sen oder defekt.
Wärmeerzeuger unterstützt die vorge-
gebene hydraulische Konfiguration
nicht (z. B. weil mehr Pumpenausgänge
benötigt werden als vorhanden)
Wenn der Heizkessel eine bestimmte
Zeit unterhalb der Pumpenlogiktempe-
ratur ist, obwohl der Brenner an ist, wird
diese Störungsanzeige erzeugt.
Sobald am Rücklauftemperaturfühler
eine zu niedrige Temperatur (≤ –5 °C)
gemessen wird, wird diese Störungsan-
zeige erzeugt.
Sobald am Rücklauftemperaturfühler
eine zu hohe Temperatur (≥ +130 °C)
gemessen wird, wird diese Störungsan-
zeige erzeugt.
Sobald am Vorlauftemperaturfühler
eine zu niedrige Temperatur (≤ –5 °C)
gemessen wird, wird diese Störungsan-
zeige erzeugt.
Sobald am Vorlauftemperaturfühler
eine zu hohe Temperatur (≥ +130 °C)
gemessen wird, wird diese Störungsan-
zeige erzeugt.
Sobald am Eingang des Wasserdruck-
sensors eine zu hohe Spannung (≥
3,5 V) gemessen wird, wird diese Stö-
rungsanzeige erzeugt.
Betriebs- und Störungsanzeigen
Abhilfe
▶ Abgasweg, Siphon und Neutralisationseinrichtung
auf Verstopfung überprüfen.
▶ Prüfen, ob der Feuerraum-Druckwächter verriegelt
ist. Bei Bedarf über Entstörknopf am Feuerraum-
Druckwächter (Kapitel 10.2.1, Seite 42) ent-
riegeln.
▶ Sicherheitsorgan prüfen.
▶ Fühleranschluss und Fühlerleitung prüfen.
▶ Fühleranbringung prüfen.
▶ Widerstandswert mit Fühlerkennlinie vergleichen.
▶ Fühleranschluss und Fühlerleitung prüfen.
▶ Fühleranbringung am Speicher prüfen.
▶ Widerstandswert mit Fühlerkennlinie vergleichen.
▶ Bei Bedarf Leckage beseitigen.
▶ Fühleranschluss und Fühlerleitung prüfen.
▶ Fühleranbringung prüfen.
▶ Widerstandswert mit Fühlerkennlinie vergleichen.
▶ Funktion der Speicherladepumpe prüfen, z. B. mit
Funktionstest.
▶ Warmwasser auf Modul konfigurieren oder deins-
tallieren.
▶ Heizkreis 1 auf Modul konfigurieren oder deinstal-
lieren.
▶ Systempumpe auf „Keine" stellen.
▶ Anlagenauslegung und Pumpenparametrierung in
der Bedieneinheit überprüfen.
▶ Bei Bedarf Anlagenauslegung und Pumpenparame-
trierung in der Bedieneinheit korrigieren.
▶ Rückschlagventil auf Funktion prüfen.
▶ Bei Bedarf nachrüsten.
▶ Überprüfen, ob Schwerkraftbremsen in Arbeits-
stellung stehen.
▶ Verbindungskabel und Temperaturfühler auf
Durchgang prüfen.
▶ Widerstandsmessung am Temperaturfühler durch-
führen.
▶ Verbindungskabel auf Kurzschluss überprüfen.
▶ Verbindungskabel und Temperaturfühler auf
Durchgang prüfen.
▶ Widerstandsmessung am Temperaturfühler durch-
führen.
▶ Verbindungskabel auf Kurzschluss überprüfen.
▶ Verbindungskabel und Sensor auf Durchgang prü-
fen.
