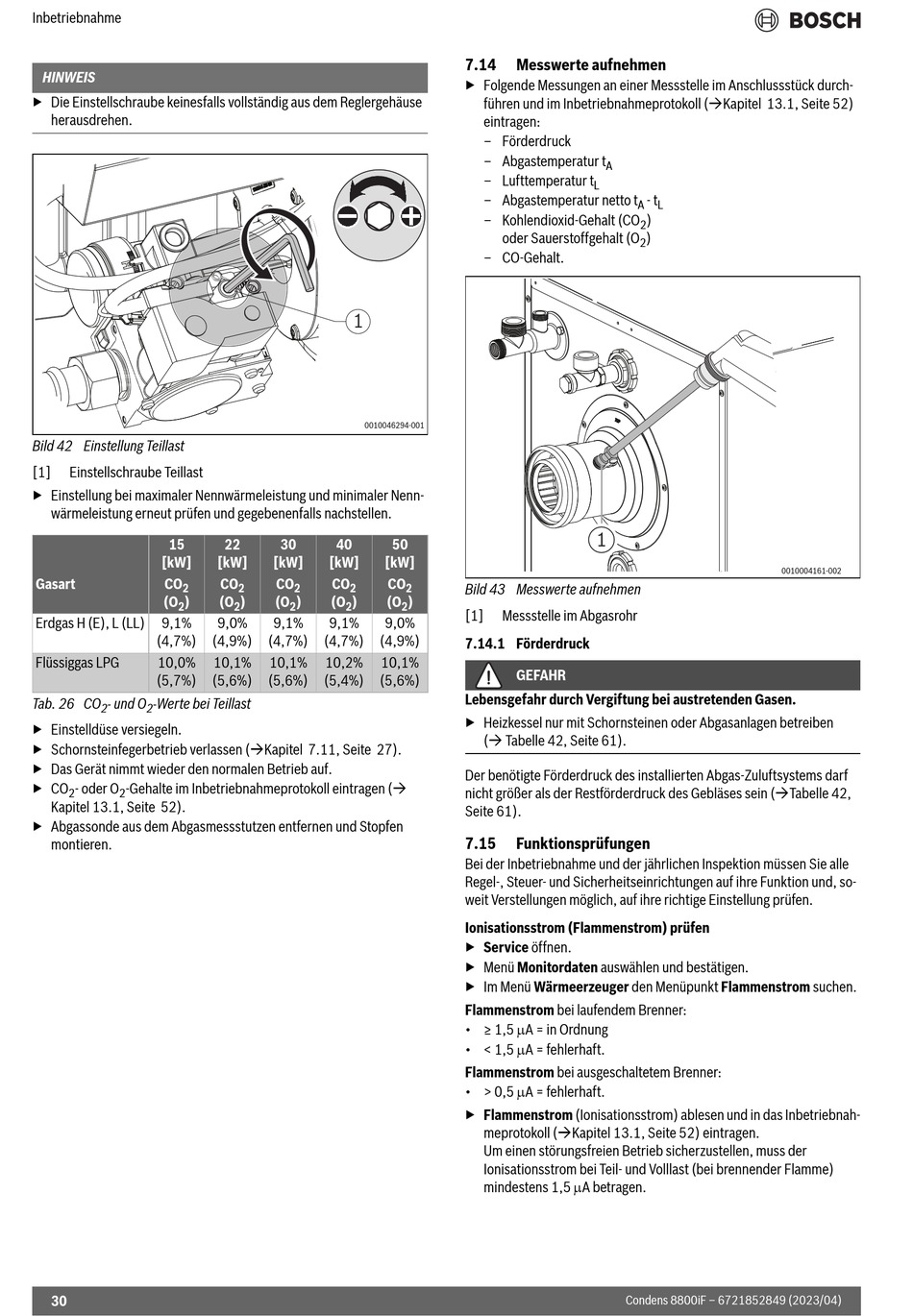

Inbetriebnahme
HINWEIS
▶ Die Einstellschraube keinesfalls vollständig aus dem Reglergehäuse
herausdrehen.
Bild 42 Einstellung Teillast
[1] Einstellschraube Teillast
▶ Einstellung bei maximaler Nennwärmeleistung und minimaler Nenn-
wärmeleistung erneut prüfen und gegebenenfalls nachstellen.
15
[kW]
Gasart CO
2
(O )
2
Erdgas H (E), L (LL) 9,1%
(4,7%)
Flüssiggas LPG 10,0%
(5,7%)
Tab. 26 CO - und O -Werte bei Teillast
2 2
▶ Einstelldüse versiegeln.
▶ Schornsteinfegerbetrieb verlassen (Kapitel 7.11, Seite 27).
▶ Das Gerät nimmt wieder den normalen Betrieb auf.
▶ CO - oder O -Gehalte im Inbetriebnahmeprotokoll eintragen (
2 2
Kapitel 13.1, Seite 52).
▶ Abgassonde aus dem Abgasmessstutzen entfernen und Stopfen
montieren.
30
1
0010046294-001
22 30 40
[kW] [kW] [kW] [kW]
CO CO CO
2 2 2
(O ) (O ) (O )
2 2 2
9,0% 9,1% 9,1% 9,0%
(4,9%) (4,7%) (4,7%) (4,9%)
10,1% 10,1% 10,2% 10,1%
(5,6%) (5,6%) (5,4%) (5,6%)
7.14

Messwerte aufnehmen

▶ Folgende Messungen an einer Messstelle im Anschlussstück durch-
führen und im Inbetriebnahmeprotokoll (Kapitel 13.1, Seite 52)
eintragen:
– Förderdruck
– Abgastemperatur t
– Lufttemperatur t
– Abgastemperatur netto t
– Kohlendioxid-Gehalt (CO
oder Sauerstoffgehalt (O
– CO-Gehalt.
50
CO
2 Bild 43 Messwerte aufnehmen
(O )
2
[1] Messstelle im Abgasrohr
7.14.1 Förderdruck
GEFAHR
Lebensgefahr durch Vergiftung bei austretenden Gasen.
▶ Heizkessel nur mit Schornsteinen oder Abgasanlagen betreiben
( Tabelle 42, Seite 61).
Der benötigte Förderdruck des installierten Abgas-Zuluftsystems darf
nicht größer als der Restförderdruck des Gebläses sein (Tabelle 42,
Seite 61).
7.15 Funktionsprüfungen
Bei der Inbetriebnahme und der jährlichen Inspektion müssen Sie alle
Regel-, Steuer- und Sicherheitseinrichtungen auf ihre Funktion und, so-
weit Verstellungen möglich, auf ihre richtige Einstellung prüfen.
Ionisationsstrom (Flammenstrom) prüfen
▶ Service öffnen.
▶ Menü Monitordaten auswählen und bestätigen.
▶ Im Menü Wärmeerzeuger den Menüpunkt Flammenstrom suchen.
Flammenstrom bei laufendem Brenner:
• ≥ 1,5 A = in Ordnung
• < 1,5 A = fehlerhaft.
Flammenstrom bei ausgeschaltetem Brenner:
• > 0,5 A = fehlerhaft.
▶ Flammenstrom (Ionisationsstrom) ablesen und in das Inbetriebnah-
meprotokoll (Kapitel 13.1, Seite 52) eintragen.
Um einen störungsfreien Betrieb sicherzustellen, muss der
Ionisationsstrom bei Teil- und Volllast (bei brennender Flamme)
mindestens 1,5 A betragen.
A
L
- t
A L
)
2
)
2
1
