8.15 Verkabelung des Ausgangs 2 (Digitalausgang) und
des als Digitalausgang konfigurierten Ausgangs 3
(Gerätevariante mit Kabelverschraubungen)
ACHTUNG
Kurzschlussgefahr bei falscher Konfiguration von Ausgang 3.
▶ Vor der Verkabelung von Ausgang 3 als Digitalausgang sicherstellen, dass Ausgang 3 im Parame-
termenü der Ausgänge als Digitalausgang konfiguriert ist. Siehe Kapitel 9.8 Ändern des Typs von
Ausgang 3.
Ein Digitalausgang kann entweder als NPN oder als PNP angeschlossen werden.

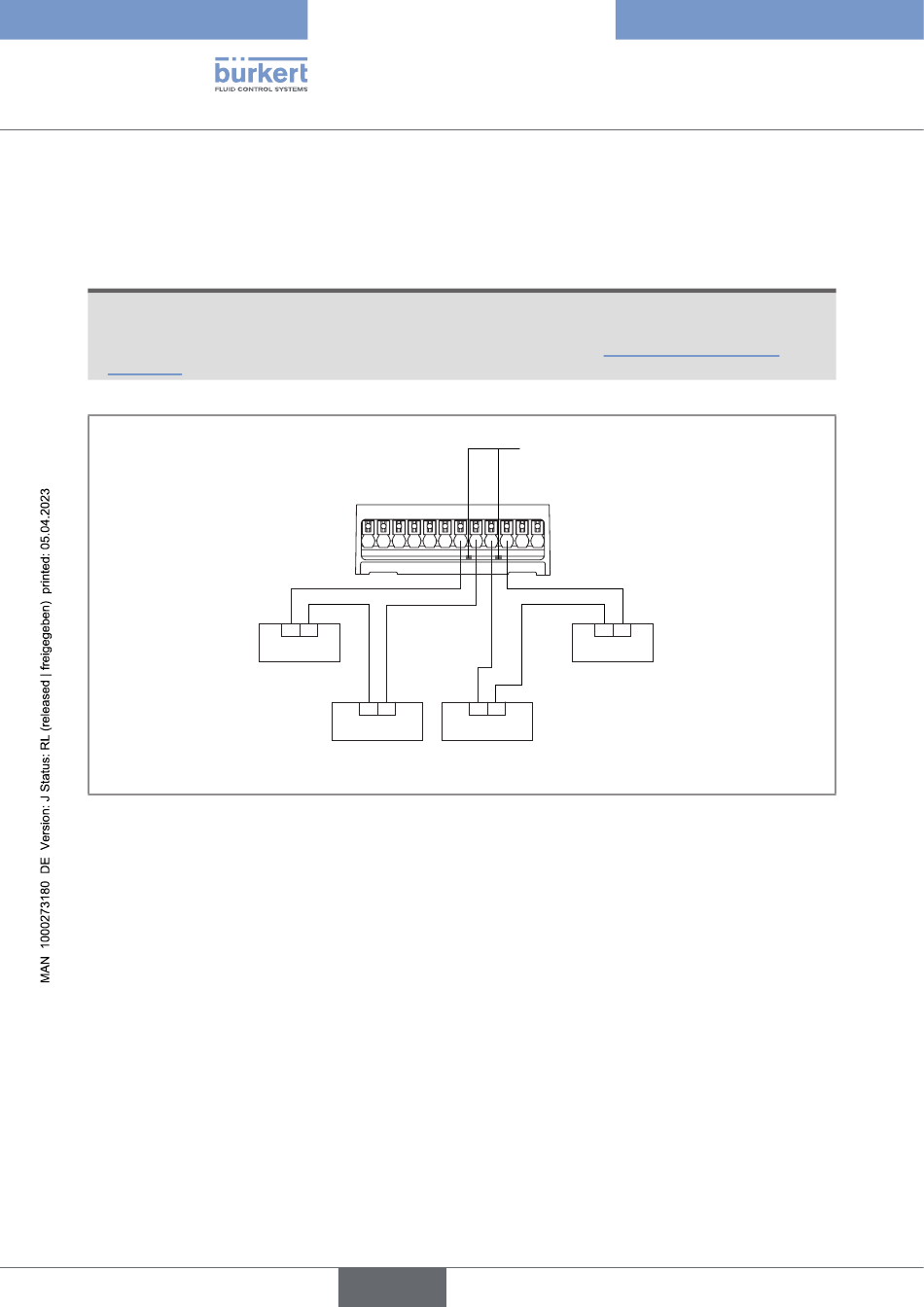

Abb. 34: Verkabelung der digitalen Ausgänge (links, NPN; rechts, PNP)
60
1 2 3 4 5 6 7 8 9 1 1 2
- +
12-35 V DC
Spannungs-
versorgung für
Ausgang 3
+ -
Am Ausgang 3
angeschlossene
Last
deutsch
Typ 8098 FLOWave L
Elektrische Installation
Orangefarbene LED leuchtet,
wenn der entsprechende
Digitalausgang auf EIN
geschaltet ist
0 1 1
- +
12-35 V DC
Spannungs-
versorgung für
Ausgang 2
+ -
Am Ausgang 2
angeschlossene
Last
