3.5 Anbindung an das Stromnetz
Das Stromkabel ist im Lieferumfang nicht enthalten. Der Kompressor wird ohne Stromkabel
geliefert. Die Kabelgröße muss so gewählt werden, dass der maximale Spannungsverlust
weniger als 5% beträgt. Die Kabellänge darf 25 Meter nicht überschreiten. Raumtemperatur
muss unter 40°C liegen. Das Kabel muss eine Feuerfeste Ummantelung haben.
Es muss ein Not-Aus-Schalter in Reichweite des Kompressors vorhanden sein, um die Strom-
verbindung notfalls zu trennen.
Das Stromkabel muss am Kompressor angeschlossen werden.
1

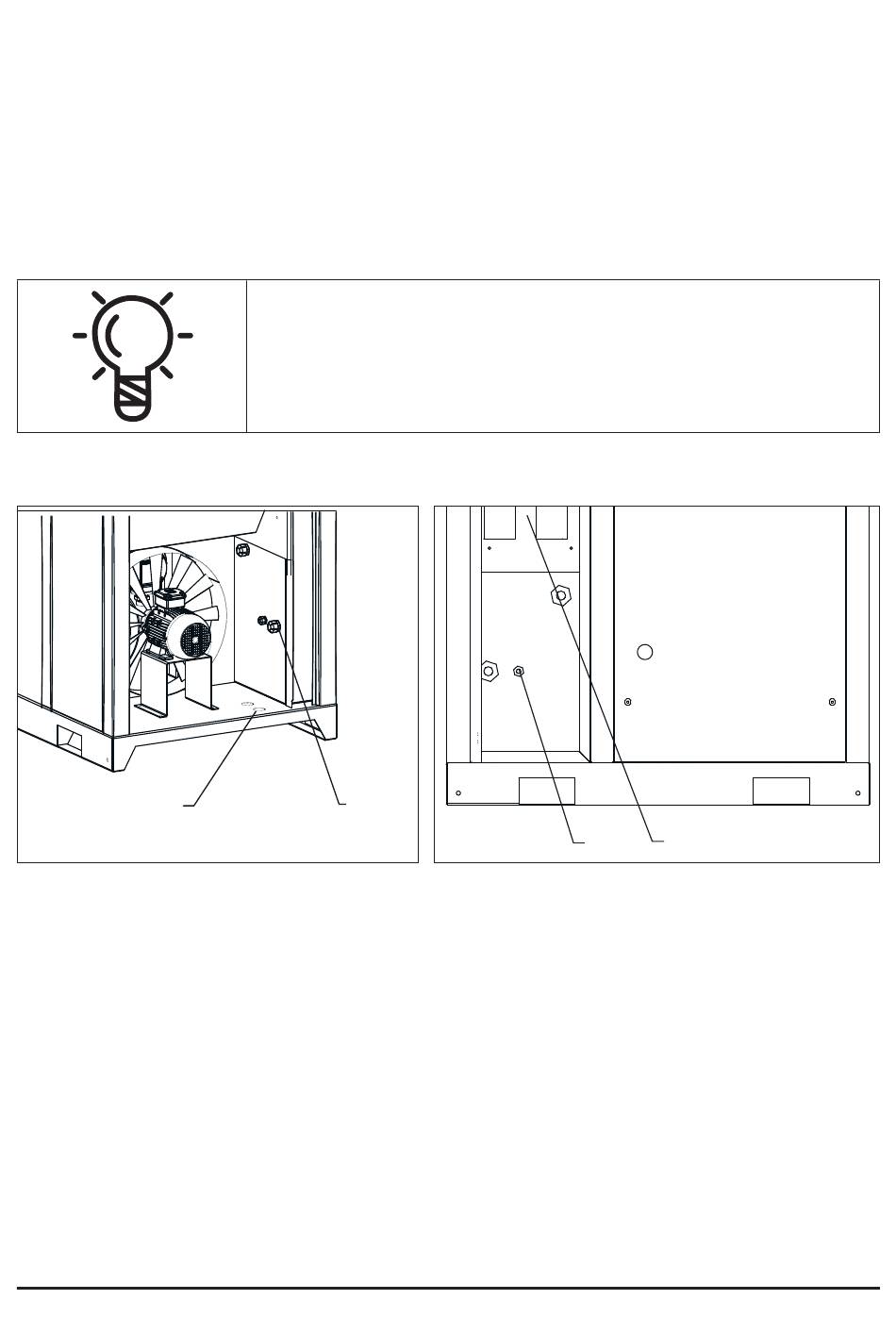

Bild 3.5.1 Stromkabelverbindung
Entfernen Sie das rechte Seitenpanel, führen Sie das Stromkabel durch Öffnung (1) und
in Steckplatz (2).Verbinden Sie das Stromkabel mit Klemmplatz (4). Die Erdungsader des
Stromkabels muss mit dem Erdungsbolzen (3) verbunden werden.
COMPRAG Schraubenkompressoren FV-Serie
Der Kompressor muss in jeder Phase geerdet und geschützt sein,
um Kurzschlüsse und andere Fehler zu vermeiden.
2
3
Bild 3.5.2 Stromkabel Klemmverbindungen
4
47
