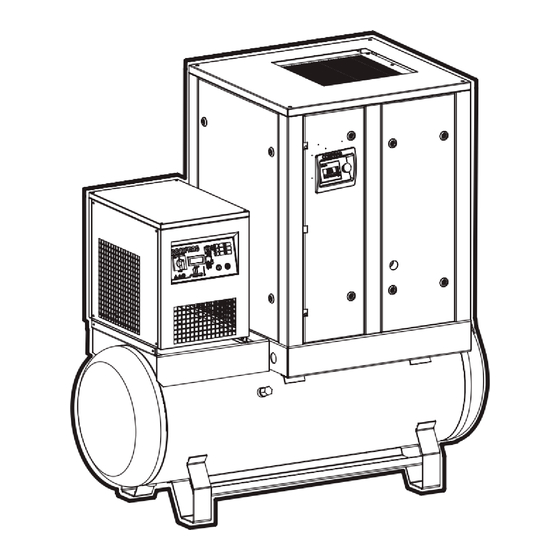

Comprag A Serie Bedienungsanleitung

Schraubenkompressoren
Vorschau ausblenden Andere Handbücher für A Serie:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

EN
A-Series
Screw air compressor
A, AR, ARD 07–22
OPERATING MANUAL
Version 2.1
DE
Schraubenkompressoren
A-Serie
BEDIENUNGSANLEITUNG
Version 2.1
Seite. 40
РУС
Компрессор воздушный
винтовой A-серия
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Версия 2.1
стр. 78

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Comprag A Serie

Inhaltszusammenfassung für Comprag A Serie

  • Seite 1 A-Series Screw air compressor A, AR, ARD 07–22 OPERATING MANUAL Version 2.1 Schraubenkompressoren A-Serie BEDIENUNGSANLEITUNG Version 2.1 Seite. 40 РУС Компрессор воздушный винтовой A-серия ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Версия 2.1 стр. 78...
  • Seite 2 © Comprag ®. All rights reserved. No part of the text and /or diagram may be reprinted or used without the prior written permission of Comprag. The manufacturer reserves the right to make changes to a product design in order to enhance its technological and operational parameters without notifying the user.

  • Seite 3: Inhaltsverzeichnis

    Replacing air filter Changing drive belt Changing air-oil separator Cleaning radiator Checking suction valve 5.10 Servicing bearings of electric motor Fault handling Faults and corrective actions Storage and disposal Storage conditions Disposal of oils and process condensate. COMPRAG Screw air compressor A-Series...

  • Seite 4: Safety Guidelines

    2. When choosing between these safety guidelines and the regulations provided for by local legislation, those rules which provide for more stringent requirements shall apply. 3. Only trained maintenance personnel with the relevant level of professional training are permitted to operate, service and repair Comprag equipment. Version 2.1...

  • Seite 5: Safety Precautions For Start-Up

    9. When using remote control, the equipment must give a legible and clear warning of this: ‘ATTENTION: this machine is being controlled remotely and may start operating without warning!’ An operator who is remotely controlling equipment must ensure that no installa- COMPRAG Screw air compressor A-Series...

  • Seite 6: Safety Precautions During Operation

    tion or other work is being performed with the equipment at that moment. Once the equip- ment is turned off remotely, the operator must ensure that the equipment is actually turned off! 10. Equipment must be earthed. Provide short-circuit protection. The starting knife switch must be in the immediate vicinity of the equipment and protect against unauthorised start-up.

  • Seite 7: Safety Precautions For Maintenance And Repair

    5. All maintenance work should be carried out only when the temperature of all structural elements falls to room temperature. 6. Never use highly flammable solvents or carbon tetrachloride for cleaning structural ele- ments. When wiping, take precautions against the poisonous vapours of cleaning fluids. COMPRAG Screw air compressor A-Series...
  • Seite 8 7. When carrying out installation and repair work, an information plate should be affixed to the control panel to warn against unauthorised start-up. For example, “Do not turn on. Personnel operating!” 8. The operator remotely controlling equipment must ensure that no installation or other work is being performed with the equipment at that moment! An information plate must be affixed to the equipment in relation to this: See 1.3.9.

  • Seite 9: Technical Data And Functional Description

    11110011 ARD0708-270 11110013 ARD0708-500 Х 11110012 ARD0710-270 11110014 ARD0710-500 11100021 A1108 11100022 A1110 11100023 A1113 11100025 AR1108-270 1/2” 11100028 АR1108-500 11100026 AR1110-270 3/380/50 11100029 АR1110-500 11110015 ARD1108-270 11110017 ARD1108-500 Х 3/4” 11110016 ARD1110-270 11110018 ARD1110-500 COMPRAG Screw air compressor A-Series...

  • Seite 10: General Description

    11100031 A1508 11100032 A1510 11100033 A1513 11100035 AR1508-270 1/2” 11100038 АR1508-500 11100036 AR1510-270 3/380/50 11100039 АR1510-500 11110019 ARD1508-270 11110021 ARD1508-500 Х 3/4” 11110020 ARD1510-270 11110022 ARD1510-500 11100041 A1808 11100042 A1810 11100043 A1813 3/4” 11100045 AR1808-500 18,5 11100046 AR1810-500 11110023 ARD1808-500 Х...

  • Seite 11: Function Diagram And Main Components

    Heat-exchanger, Air section Air filter Heat-exchanger, Oil section Intake valve Thermostatic valve Air-Oil separation tank Oil filter Safety valve Drain valve Air-Oil separator Oil filling plug Throttle valve Oil level sight glass Non-return valve Air outlet valve COMPRAG Screw air compressor A-Series...
  • Seite 12 Р т Fig. 2.3.2 Function diagram AR07..-AR22.., ARD07..-ARD22.. Air flow Temperature sensor Oil flow Pressure sensor Air/Oil mix flow Pneumatic control line Main components Electric motor Non-return valve Belt drive Heat-exchanger, Air section Air end Heat-exchanger, Oil section Air filter Thermostatic valve Intake valve Oil filter...

  • Seite 13: Functional Description

    The cooling system comprises a combined air section (13) and an oil section (14) heatex- changer. A cooling fan, mounted in the fresh air intake section, generates the cooling air in order to cool the heat-exchanger.. 2.5 Regulating system Fig. 2.5 Regulating system COMPRAG Screw air compressor A-Series...
  • Seite 14 The system is controlled by an electronic controller t-Log (4) which keeps the net pressure within programmable pressure limits by automatically loading and unloading the compressor in relation to air consumption. Unloading: If air consumption is less than the air delivered by the compressor, the net pressure Increases and reaches the upper limit of working pressure (unloading pressure).

  • Seite 15: Electrical Diagram And Main Components

    *For RDX Electrical diagram refer to the relevant documentation. Main components К1, K2, К3 Contactor Solenoid valve М1 Electric motor Electronic controller Т Temperature sensor Pressure sensor Emergency stop Transformer F1, F2 Fuses Transformer Automatic power switch COMPRAG Screw air compressor A-Series...

  • Seite 16: Start Up

    3. Start up 3.1 Lifting and carrying All lifting should be carried out using a forklift truck with a carrying capacity suited to the compressor. Lifting may be carried out with loading cranes, winches and other machinery, using a crossbeam with the right length.
  • Seite 17 С Fig. 3,1.2 Lifting and carrying AR07..-AR22, ARD07..-ARD22 Model A, mm B, mm C, mm D, mm G, mm AR07.. / ARD07.. AR11../ ARD11.. AR15../ ARD15.. AR18../ ARD18.. 1000 AR22../ ARD22.. COMPRAG Screw air compressor A-Series...

  • Seite 18: Dimensions

    3.2 Dimensions Fig. 3.2.1 Dimension drawing A07.. – A22.. Compressor dimensions Packaging dimensions Model Length Length Width Height Weight , Width Height Weight , D, mm H, mm D, mm H, mm L, mm L, mm 1115 1170 1000 1320 1000 1270 1100...
  • Seite 19 ARD07-270 AR07-500 1900 2050 1780 ARD07-500 AR11-270 1470 1700 1800 ARD11-270 AR11-500 1900 1650 2050 1780 ARD11-500 AR15-270 1470 1700 1800 ARD15-270 AR15-500 1900 2050 1780 ARD15-500 AR18-500 ARD18-500 1900 1860 2050 2050 AR22-500 ARD22-500 COMPRAG Screw air compressor A-Series...
  • Seite 20 3.3 Requirements on installation facility 1500 1500 1500 Fig. 3.3.1 Installation facility proposal A07.. – A22.. 1. Air inflow 2. Air outflow 1500 1500 1500 Fig. 3.3.2 Installation facility proposal AR07..-AR22, ARD07..-ARD22 1. Air inflow 2. Air outflow Version 2.1...

  • Seite 21: Connection To The Compressed Airline

    All components of the compressed-air line must have a working pressure no less than the compressor’s nominal pressure. Use a pressure vessel with a capacity corresponding to the compressor’s performance and the compressed air consumer. COMPRAG Screw air compressor A-Series...

  • Seite 22: Connection To Power Supply

    3.5 Connecting to power supply The compressor is not supplied with a power cable. The cable size must be chosen to ensu- re that the maximum voltage drop not exceed 5 % of the nominal voltage value. A05.. A07.. A11.. A15..

  • Seite 23: Operation

    In case the expected unloading period is too short, the compressor is kept running to prevent too short standstill periods. COMPRAG Screw air compressor A-Series...
  • Seite 24 Operating panel In order to control the compressor and to read and modify programmable parameters the controller has a control panel provided with: - LEDs indicating the status of the compressor; - a display indicating the operating conditions, a service need or a fault; - buttons to control the compressor and access data collected by the controller;...
  • Seite 25 Operating hours since last switched on (loaded and idle run time) THIS RUN TIME Current value ---h--m Load hours since last switched on THIS LOAD TIME Current value ---h--m Operating time since last service OIL FILTER TIME Current value 0110h COMPRAG Screw air compressor A-Series...
  • Seite 26 Operating time since last service SEPARATOR TIME Current value 0110h Operating time since last service AIR FILTER TIME Current value 0110h Operating time since last service OIL CHANGE TIME Current value 0110h Operating time since last service GREASE MOTOR M1 Current value 0110h Operating time since last service...
  • Seite 27 0001 Options: master / follower (slave) GROUP STATE Set value MASTER Group operation. Switching time SWITCHING TIME Set value 0099h Group operation. Number of the compressor within the group NUMBER IN GROUP Set value 0016 COMPRAG Screw air compressor A-Series...
  • Seite 28 Group operation. Load pressure GROUP LOAD PRES Set value 6.0bar Group operation. Group idle run pressure GR. UNLOAD PRES Set value 8.0bar Group operation. Delay time GR. DELAY TIME Set value 0200s Oil filter maintenance. Set to 0 after maintenance OIL FILTER RST Set value 0110h...

  • Seite 29: Error Description

    Restarting operation without eliminating the cause of the fault isnot permitted! Alarm (warning, compressor continues to run) ALARM: Oil/air mixture temperature at the compressor outlet high TEMP HIGH 105°C ALARM: 0110h Maintenance interval exceeded OIL FILTER SOON COMPRAG Screw air compressor A-Series...
  • Seite 30 ALARM: 0110h Maintenance interval exceeded BELT SERV. SOON ALARM: 0110h Maintenance interval exceeded AIR FILTER SOON ALARM: 0110h Maintenance interval exceeded SEPARATOR SOON ALARM: 0110h Maintenance interval exceeded OIL CHANGE SOON ALARM: 0110h Maintenance interval exceeded GREASE M1 SOON Alarms for maintenance are triggered at the set time before maintenance. The alarm message is displayed intermittently and repeatedly in the case of an overrun maintenance interval.

  • Seite 31: Staring The Compressor

    After emergency shutdown of the compressor, it can only be re- started again no sooner than 10 minutes later. Press button ”Shutdown“ on the control panel. The compressor stops. LCD display is switched off. Close the air outlet valve. Switch off the voltage. COMPRAG Screw air compressor A-Series...

  • Seite 32: Maintenance

    5. Maintenance 5.1 Maintenance schedule Maintenance schedule Interval in work hours Daily Monthly Yearly 2000 4000 6000 Oil level Check/ Refill Compressor oil Replace Replace Replace Replace Air filter Cleaning Replace Replace Replace Oil filter Replace Replace Replace Replace Ait-Oil Separator Replace Drive belt Check...

  • Seite 33: Checking Oil Level

    The surface of the oil must always be visible in the sight glass. If no oil is visible in the sight glass, the oil level is low and needs to be topped up. Fig. 5.2 Checking oil level COMPRAG Screw air compressor A-Series...

  • Seite 34: Checking Drive Belt

    5.3 Checking drive belt Check on a monthly basis drive belts condition and the tension on drive belts. In order to access the belt, stop the com- pressor and remove the left side panel. Inspect belts (1) for signs of wear on side edges and for cracks.

  • Seite 35: Replacing Oil And Oil Filter

    If necessary, unscrew the fill plug and add oil until it is level with the middle of the sight glass. Place the fill plug into its initial position and tighten it. Fig. 5.4.2 Oil filter replacing COMPRAG Screw air compressor A-Series...

  • Seite 36: Replacing Air Filter

    5.5 Replacing air filter The air filter (1) is attached to the compressor’s intake valve. In order to replace it, open the left side pa- nel, loosen the clamp (2) securing the filter. Remove the contaminated filter, and detach the clamp from it. Set the new filter in its place and fit into place with the clamp.

  • Seite 37: Changing Air-Oil Separator

    90° angle to the plane of the radiator. Fig. 5.8 Cleaning radiator COMPRAG Screw air compressor A-Series...

  • Seite 38: Checking Suction Valve

    5.9 Checking suction valve In order to access the intake valve, the air filter has to be removed in accordance with section 5.5. Then open the air throttle by hand, ensuring that it has a smooth stroke and can be opened fully. If the air throttle jams or doesn’t operate fully, then replace the valve with a new one.

  • Seite 39: Storage And Disposal

    Use process condensate separators to separate oil and further impurities from condensate. Replaceable components of a process condensate separator should be disposed of in the same way as greasy wiping cloths. COMPRAG Schraubenkompressoren A-Serie...
  • Seite 40 © Comprag ®. Alle Rechte vorbehalten. Die Textteile, Abbildungen, Tabellen und Diagramme dürfen nicht ohne Genehmigung der Comprag GmbH kopiert oder veröfentlicht werden. Technische Daten, Spezifikationen und Details dieser Bedienungsanleitung können ohne vorherige Ankündigung geändert werden. Comprag GmbH...
  • Seite 41 Kontrolle des Riementriebs Öl und Filter austauschen Luftfilter austauschen Riemen austauschen Öl-Separator austauschen Wärmeaustauscher reinigen Ansaugventil überprüfen 5.10 Service für die Lager des Elektromotors Fehlerbehebung Fehler und Korrekturmaßnahmen Lagerung und Entsorgung Lagerbedingungen Entsorgung von Öl und Prozesskondensat COMPRAG Schraubenkompressoren A-Serie...

  • Seite 42: Sicherheitsrichtlinien

    1. Sicherheitsrichtlinien 1.1 Symbolerklärung. Lebensgefahr. Warnung. Achtung. 1.2 Allgemeine Sicherheitsrichtlinien. Machen Sie sich sorgfältig mit den technischen Dokumenten, Be- triebsanleitungen und Sicherheitsrichtlinien vertraut. Ein Großteil der Unfälle im Umgang mit Kompressoranlagen ist auf Nichtein- haltung von Sicherheitsrichtlinien zurückzuführen. Vermeiden Sie unnötige Risiken und halten Sie sich an die Sicherheitsrichtlinien.

  • Seite 43: Sicherheitshinweise Für Die Inbetriebnahme

    Atmosphäre freigesetzt werden. 6. Sorgen Sie für ungehinderten Zugang zum Druckluftschlauch vom Kompressor. Der Schlauch sollte nicht verdeckt sein und es dürfen keine brennbaren Materialien in unmittel- barer Nähe gelagert werden. 7. Druckluftschläuche dürfen nicht gequetscht oder verformt werden. COMPRAG Schraubenkompressoren A-Serie...

  • Seite 44: Sicherheitshinweise Für Den Betrieb

    8. Lüftungsöffnungen von Anlagen dürfen nicht abgedeckt werden. Achten Sie darauf, dass das Gebäude gut belüftet ist. 9. Bei Verwendung einer Fernsteuerung muss folgende Warnung gut sichtbar und lesbar am Gerät vorhanden sein: „ACHTUNG: Diese Maschine ist ferngesteuert und kann ohne Vorwarnung anlaufen!“...
  • Seite 45 •Vorhandensein von Sicherheitsvorrichtungen und -geräten; •Zustand und Dichtigkeit sämtlicher Schläuche und Rohrleitungen; •Lecks; •Festigkeit von Halterungen und Strukturbauteilen; •Zustand und Sicherheit der elektrischen Leitungen und Kontakte; •Funktionstüchtigkeit und Sauberkeit von Sicherheitsvorrichtungen; •Funktionstüchtigkeit von Strukturbauteilen und Anzeichen von Verschleiß; COMPRAG Schraubenkompressoren A-Serie...

  • Seite 46: Sicherheitshinweise Für Die Wartung Und Reparatur

    1.5 Sicherheitshinweise für die Wartung und Reparatur Der Benutzer trägt die volle Verantwortung für Verletzungen oder Schäden, die während der Montage, des Betriebs, der Wartung sowie aufgrund von unberechtigter Nutzung der Anlage auftreten.. 1. Es sind ausschließlich original Ersatz- und Austauschteile zugelassen. Die Verwendung von Ersatzteilen anderer Hersteller kann zu unvorhersehbaren Ergebnissen und somit zu Unfällen führen.

  • Seite 47: Technische Daten Und Funktionsbeschreibung

    Die Garantie im festgelegten Zeitraum erlischt wenn: - Der Gewährleistungsschein des Kompressors nicht vorhanden ist, oder wenn er fehlerhaft ausgefüllt ist. - Wenn die Wartungsarbeiten nicht ordnungsgemäß im Servicebuch vermerkt sind. - Wenn bei Reparaturen keine Comprag-Originalteile oder Schmiermit- tel benutzt werden. COMPRAG Schraubenkompressoren A-Serie...

  • Seite 48: Technische Daten

    2.1 Technische Daten 11100011 A0708 11100012 A0710 11100013 A0713 11100015 AR0708-270 11100018 АR0708-500 11100016 AR0710-270 3/380/50 1/2” 11100019 АR0710-500 11110011 ARD0708-270 11110013 ARD0708-500 Х 11110012 ARD0710-270 11110014 ARD0710-500 11100021 A1108 11100022 A1110 11100023 A1113 11100025 AR1108-270 1/2” 11100028 АR1108-500 11100026 AR1110-270 3/380/50 11100029 АR1110-500 11110015 ARD1108-270...

  • Seite 49: Allgemeine Beschreibung

    1” 11110028 ARD2210-500 2.2 Allgemeine Beschreibung Die Schraubenkompressoren der A Serie sind für die kontinuierliche und effiziente Drucklufterzeu- gung konzipiert. Die A-Serie sind ölgefüllte Schraubenkompressoren mit Riemenantrieb und elek- tronischer Steuerung. Die stabile Konstruktion ist umschlossen von einem Geräusch isolierenden Gehäuse, ausgestattet mit dem Kontrollpanel e-Log (LCD Display), Start/Stop-Schalter und einem...
  • Seite 50 Hauptkomponenten Elektromotor Mindestdruckventil Riementrieb Rückschlagventil Schraubenblock Wärmeaustauscher Luftabschnitt Luftfilter Wärmeaustauscher Ölabschnitt Einlassventil Thermostatisches Ventil Luft-/Ölabscheidetank Ölfilter Sicherheitsventil Ablassventil Luft-/Ölabscheider Ölfilter Stopfen Drosselventil Sichtglas Rückschlagventil Ablassventil Р т Bild 2.3.2 Ablaufdiagramm AR07..-AR22.., ARD07..-ARD22.. Luftfluß Temperaturfühler Ölfluß Drucksensor Luft/Öl Gemisch Pneumatische Steuerleitung Version 2.1...

  • Seite 51: Funktionsbeschreibung

    (14) wenn die Öltemperatur die voreingestellte Temperatur erreicht hat.Die Voreinstellun- gen sind Modellabhängig. Siehe auch Tabelle Technische Daten. Kühlsystem: Im Kühlsystem arbeitet ein kombinierter Wärmetauscher mit einem Luftteil (13) und einem Ölteil (14). Ein Lüfter der Frischluft ansaugt, sorgt für einen Luftstrom, der den Wärmetauscher kühlt. COMPRAG Schraubenkompressoren A-Serie...

  • Seite 52: Pneumatikplan Last- Leerlauf

    2.5 Pneumatikplan Last - Leerlauf Bild 2.5 Pneumatikplan Die Anlage wird von einer elektronischen Steuerung t-Log (4) gesteuert, die den Netzdruck- durch die Leer- Lastlaufregelung innerhalb der eingestellten Parameter regelt. Leerlauf: Wenn der Druckluftverbrauch geringer ist als die Kompressorliefermenge, steigt Druck und erreicht das eingestellte Maximum (Ausschaltdruck).

  • Seite 53: Elektro-Schaltplan

    Bild 2.6 Elektro-Schaltplan A11.. – A22.., AR11.. – AR22.., ARD11.. – ARD22..* *Elektro-Schaltplan für RDX in der zugehörigen Dokumentation. Hauptkomponenten К1, K2, К3 Schütz Elektromagnetventil М1 Elektromotor Steuerung Т Temperatursensor Drucksensor Not-Aus Transformator F1, F2 Sicherung Transformator Automatischer Leistungsumschalter COMPRAG Schraubenkompressoren A-Serie...

  • Seite 54: Inbetriebnahme

    3. Inbetriebnahme 3.1 Transport Alle Transportvorgänge sollten mit einem Gabelstapler, dessen Traglast für das Gewicht Ihres Kompressors ausgelegt ist durchgeführt werden. Hebevorgänge können auch mit Kran, Seilwinden oder anderen He- bezeugen, mit verwendung von Transporttraversen der richtigen länge ausgeführt warden. Beachten Sie die örtlichen Sicherheitsvorschrifen.
  • Seite 55 С Fig. 3.1.2 Heben und Transportieren AR07..-AR22, ARD07..-ARD22 Modell A, mm B, mm C, mm D, mm G, mm AR07.. / ARD07.. AR11../ ARD11.. AR15../ ARD15.. AR18../ ARD18.. 1000 AR22../ ARD22.. COMPRAG Schraubenkompressoren A-Serie...

  • Seite 56: Abmessungen

    3.2 Abmessungen Bild 3.2.1 Abmessungen A07.. – A22.. Hauptabmessungen Kompressor Hauptabmessungen Verpackung Modell Länge Länge Breite Höhe Weight, Breite Höhe Weight, D, mm H, mm D, mm H, mm L, mm L, mm 1115 1170 1000 1320 1000 1270 1100 1450 Version 2.1...
  • Seite 57 1700 1630 ARD07-270 AR07-500 1900 2050 1780 ARD07-500 AR11-270 1470 1700 1800 ARD11-270 AR11-500 1900 1650 2050 1780 ARD11-500 AR15-270 1470 1700 1800 ARD15-270 AR15-500 1900 2050 1780 ARD15-500 AR18-500 ARD18-500 1900 1860 2050 2050 AR22-500 ARD22-500 COMPRAG Schraubenkompressoren A-Serie...

  • Seite 58: Voraussetzungen Für Die Installation Am Standort

    3.3 Voraussetzungen für die Installation am Standort 1500 1500 1500 Bild 3.3.1 Installationsvorschlag A07.. – A22.. 1. Luftansaugung 2. Luftablass 1500 1500 1500 Bild 3.3.2 Installationsvorschlag AR07..-AR22, ARD07..-ARD22 1. Luftansaugung 2. Luftablas Version 2.1...

  • Seite 59: Anbindung An Die Druckluftleitung

    Verbinden Sie den Kompressor mit flexiblen Schläuchen um Dichtigkeitsschäden in der Druckluftleitung zu vermeiden. Alle Komponenten der Druckluftlinie müssen einen Betriebsdruck haben, der den Nenn- druck des Kompressors nicht überschreitet. Benutzen Sie einen Druckluftkessel mit einem passenden Volumen zu der Leistung des Kompressors und der Endverbraucher. COMPRAG Schraubenkompressoren A-Serie...

  • Seite 60: Anbindung An Das Stromnetz

    3.5 Anbindung an das Stromnetz Das Stromkabel ist im Lieferumfang nicht enthalten. Der Kompressor wird ohne Stromkabel geliefert. Die Kabelgröße muss so gewählt werden, dass der maximale Spannungsverlust weniger als 5% beträgt. A05.. A07.. A11.. A15.. A18.. A22.. Material - Kupfer. Kabelquerschnitt (mm²) Sicherung (A) Die Kabellänge darf 25 Meter nicht überschreiten.

  • Seite 61: Betrieb

    Stromverbrauchs stoppt die elektronische Steuerung t-Log den Kompressor bei jeder Gelegenheit und startet ihn wieder automatisch bei Absinken des Netzdrucks. Zur Vermeidung zu kurzer Stilllstandszeiten wird der Kompressor bei einer erwarteten zu kurzen Abschaltdauer nicht gestoppt. COMPRAG Schraubenkompressoren A-Serie...

  • Seite 62: Bedieneinheit

    Bedieneinheit Um den Kompressor zu steuern, und um Programmdaten und Parameter abzulesen, verfügt die Steuerung über: - Kompressor-Status-LEDs - Der Display zeigt Betriebsbedingungen, Servicehinweise oder Fehlermeldungen an - Bedienfeld für die Bedienung und den Zugriff auf gesammelte Daten - Manuelle Start- und Stoppschalter - Notaus-Schalter Bild 4.1 Bedienfeld t-Log Control panel buttons...

  • Seite 63: Arbeitsparameter

    Betriebsstunden seit letztem Start AKTUAL EIN-ZEIT: Aktueller Wert ---h--m Zeit im Lastlauf seit letztem Start AKTUAL LASTLAUF: Aktueller Wert ---h--m Betriebsstunden seit letztem Service ÖLFILTER ZEIT Aktueller Wert 0110h Betriebsstunden seit letztem Service SEPARATOR ZEIT Aktueller Wert 0110h COMPRAG Schraubenkompressoren A-Serie...
  • Seite 64 Betriebsstunden seit letztem Service LUFTFILTER ZEIT Aktueller Wert 0110h Betriebsstunden seit letztem Service ÖLWECHSEL ZEIT Aktueller Wert 0110h Betriebsstunden seit letztem Service SCHMIERUNG M1 Aktueller Wert 0110h Betriebsstunden seit letztem Service RIEMEN WECHSELN Aktueller Wert 0110h Fehlerverlauf Eintrag 1. Fehlerzeit ALARM1: 000110H Fehlerbeschreibung T.
  • Seite 65 Kommunikation Modus: COMPUTER / GRUPPE / VERBOT KOM. MODUS Eingestellter Wert COMPUTER Netzwerk Adresse COM ADRESSE Eingestellter Wert 0001 Teilnehmerrolle: MASTER / FOLLOWER (SLAVE) GRUPPENSTATUS Eingestellter Wert MASTER Gruppenfunktion. Umschaltzeit UMSCHALTZEIT Eingestellter Wert 0099h Gruppenfunktion. Anzahl der Gruppenmitglieder ANZAHL GRUPPE Eingestellter Wert 0016 COMPRAG Schraubenkompressoren A-Serie...
  • Seite 66 Gruppenfunktion. Einschaltdruck GR. LAST. DRUCK Eingestellter Wert 6.0bar Gruppenfunktion. Ausschaltdruck GR. LEER. DRUCK Eingestellter Wert 8.0bar Gruppenfunktion. Verzögerung GR. VERZÖGERUNG Eingestellter Wert 0200s Hier wird nach der Wartung der Zähler auf „0“ gesetzt ÖLFILTER RST Eingestellter Wert 0110h Hier wird nach der Wartung der Zähler auf „0“ gesetzt SEPARATOR RST Eingestellter Wert 0110h...

  • Seite 67: Fehlerbeschreibung

    Sie die Taste “Zurück zum Hauptmenü”. Die weitere Benutzung ohne die Fehlerursache zu beheben ist nicht gestattet! Alarm (Kompressor läuft weiter) ALARM: Temperatur des Luft-Ölgemisches hoch TEMP HOCH 105°C ALARM: 0110h Wartungsintervall überschritten ÖLFILTER BALD COMPRAG Schraubenkompressoren A-Serie...
  • Seite 68 ALARM: 0110h Wartungsintervall überschritten RIEMENWECH BALD ALARM: 0110h Wartungsintervall überschritten LUFTFILTER BALD ALARM: 0110h Wartungsintervall überschritten SEPARATOR BALD ALARM: 0110h Wartungsintervall überschritten ÖLWECHSEL BALD ALARM: 0110h Wartungsintervall überschritten SCHMIER M1 BALD Alarme zur Wartung werden bei eingestellter Zeit vor der Wartung ausgelöst. Bei überzogenem Wartungsintervall wird die Alarmmeldung periodisch wiederholt angezeigt..

  • Seite 69: Kompressor Starten

    4.3 Kompressor starten Überprüfen Sie vor dem Start den Ölstand über das Sichtglas am Separatorkessel Strom einschalten Öffnen Sie das Ablassventil. Drücken Sie ”Start” auf der Bedieneinheit. Der Kompressor wird im Automatikmodus von der e-Log Steuerung geregelt. COMPRAG Schraubenkompressoren A-Serie...

  • Seite 70: Abschalten Des Kompressors

    4.4 Abschalten des Kompressors Um den Kompressor im Notfall zu stoppen drücken Sie den Not- Aus-Taster. Wenn die Situation geklärt ist, muss der Taster vor dem Neustart wieder zurückgestellt werden. Neustart frühstens nach 10 minuten Drücken Sie den ” Not-Aus-Taster“. Der Kompressor stopt, der LCD-Display schaltet sich aus.

  • Seite 71: Ölstandskontrolle

    Kontrollieren Sie den Ölstand täglich. Der Ölstand kann visuell am Ölstandsanzeiger (1) des abgeschalteten Kompressors abgelesen werden. Der Ölstand muss immer im Sichtglas zu erkennen sein. Wenn dies nicht der Fall ist, muss neues Öl nachgefüllt werden. Bild 5.2 Ölstandsüberwachung COMPRAG Schraubenkompressoren A-Serie...

  • Seite 72: Überprüfung Des Antriebriemens

    5.3 Überprüfung des Antriebriemens Überprüfen Sie monatlich den Zustand und die Spannung des Antriebriemens Um den Riemen zu erreichen, stoppen Sie den Kompressor und entfernen Sie das linke Seitenpanel. Überprüfen Sie den Riemen (1) auf Verschleiß, Ausfransungen und Risse. Wenn der Riemen beschädigt ist, muss er umgehend ersetzt werden.

  • Seite 73: Austausch Des Öls Und Der Ölfilter

    Wenn nötig, schrauben Sie den Einfüllstop- fen auf und befüllen Sie bis der Ölstandsan- Bild 5.4.2 Austausch des Ölfilters zeiger mittig im Sichtglas mit Öl gefüllt ist. Befestigen Sie den Stopfen wieder an seiner ursprünglichen Positionen. COMPRAG Schraubenkompressoren A-Serie...

  • Seite 74: Austausch Des Luftfilters

    5.5 Austausch des Luftfilters Öffnen Sie das linke Seitenpanel und entfernen Sie die Schelle (2). Sie kön- nen den verschmutzten Luftfilter und die Befestigungsschelle sicher demon- tieren. Nun setzen Sie den Filter ein und fixieren Ihn erneut. Bild 5.5 austausch des Luftfilters 5.6 Wechsel des Antriebriemens Öffnen Sie das linke Seitenpanel, lösen Sie die 4 Schrauben (3), die die Konso-...

  • Seite 75: Austausch Des Luft/Öl- Sepparators

    Entfernen Sie Staub und Schmutz mit einer weichen Bürste, dann blasen Sie den Wärmeaustauscher von unten nach oben mit Druckluft ab. Die Düse sollte im 90° Winkel zu der Kompressorebene gehalten werden. Bild. 5.8 Wärmeaustauscher reinigen COMPRAG Schraubenkompressoren A-Serie...

  • Seite 76: Wartung Der Lagerung Am Elektromotor

    5.9 Kontrolle des Ansaugventils Um das Ansaugventil zu erreichen, muss der Luftfilter wie in Abschnitt 5.5 entfernt werden. Öffnen Sie nun die Drosselklappe manuell um sicher zu gehen, dass es reibungslos und komplett geöffnet werden kann. Falls die Drosselklappe blockiert, oder nicht ordnungsgemäß arbeitet, muss ein neues Ventil eingebaut werden.

  • Seite 77: Lagerung Und Entsorgung

    Grad der Kontamination des Prozesskondesnsats, das in die Kanalisation eingeleitet werden darf. Benutzen Sie Kondensatabscheider, um Öle und andere Verunrei- nigungen zu entfernen. Austauschelemente der Separatoren müssen genauso, wie mit Öl verunreinigte Reinigungstücher, professionell entsorgt werden. COMPRAG Schraubenkompressoren A-Serie...
  • Seite 78 © Comprag ®. Все права защищены. Перепечатка текста и / или использование графики. допускается только с письменного разрешения Comprag®. Производитель оставляет за собой право без уведомления потребителя вносить изменения в конструкцию изделий для улучшения их технологических и эксплуатационных параметров. Вид изделий может незначительно отличаться от представленных на изображениях.
  • Seite 79 Проверка приводных ремней Замена масла и масляного фильтра Замена воздушного фильтра Замена приводных ремней Замена сепарационного элемента Продувка радиатора охлаждения Проверка всасывающего клапана 5.10 Обслуживание электродвигателя Устранение неисправностей Возможные неисправности Хранение и утилизация Хранение Утилизация COMPRAG Компрессор воздушный винтовой A-Серия...

  • Seite 80: Правила Техники Безопасности

    Внимательно ознакомьтесь с техдокументацией, инструкцией по эксплуатации и правилам техники безопасности. Большинство несчастных случаев при эксплуатации компрессорной техники происходит из-за несоблюдения правил безопасности. Не допускайте возникновения опасных ситуаций и соблюдайте соответствующие правила техники безопасности. Производитель оставляет за собой право вносить изменения в...

  • Seite 81: Меры Безопасности При Вводе В Эксплуатацию

    предусмотренные этими инструкциями и местным законодательством! 2. При сравнении данных правил безопасности с правилами местного законодательства, необходимо выбирать те, которые предъявляют более жёсткие требования! 3. К эксплуатации, техническому обслуживанию и ремонту оборудования Comprag допускается только обученный обслуживающий персонал с соответствующей степенью профессиональной подготовки! 4.
  • Seite 82 3. Запрещается использовать изношенные, поврежденные или испорченные рукава сжатого воздуха. Убедитесь, что рукава по номинальному диаметру и рабочему давлению соответствуют данному оборудованию. 4. При использовании в системе нескольких компрессорных станций, каждый компрессор должен предполагать наличие ручного крана для возможности отсечения любого из них в...

  • Seite 83: Меры Безопасности При Эксплуатации

    при отоплении помещений, примите меры для его фильтрации, чтобы можно было использовать его для дыхания. 8. Периодически проверяйте: • наличие на своих местах предохранительных устройств и их крепление; • исправность и герметичность всех рукавов и трубопроводов; COMPRAG Компрессор воздушный винтовой A-Серия...

  • Seite 84: Меры Безопасности При Обслуживании И Ремонте

    • отсутствие утечек; • затяжки крепёжных элементов и элементов конструкции; • все электрические кабели и контакты на исправность и безопасность; • работоспособность предохранительных устройств, наличие грязи и т.п. • все элементы конструкции находятся в рабочем состоянии, без износа. 1.5 Меры безопасности при обслуживании и ремонте Вся...
  • Seite 85 через одежду, не пытайтесь её снять. Тщательно промойте одежду пресной водой, пока весь хладагент не смоется. Затем обратитесь за медицинской помощью. 20. Используйте защитные перчатки во время монтажных и ремонтных работ во избежание получения ожогов и травм. Например, при замене масла. COMPRAG Компрессор воздушный винтовой A-Серия...

  • Seite 86: Технические Данные

    2. Технические данные Несоблюдение данных инструкций, использование неоригинальных запчастей, отсутствие гарантийного талона может привести к прекращению действия гарантии. 2.1 Технические данные 11100011 A0708 11100012 A0710 11100013 A0713 11100015 AR0708-270 11100018 АR0708-500 11100016 AR0710-270 3/380/50 1/2” 11100019 АR0710-500 11110011 ARD0708-270 11110013 ARD0708-500 Х...

  • Seite 87: Назначение

    * Соответствует стандартам DIN 51506 VDL, ISO 6743/3A. Класс вязкости по ISO VG 46. 2.2 Назначение Винтовые маслозаполненные компрессоры Comprag A-серии предназначены для бесперебойного и экономичного производства сжатого воздуха на промышленных предприятиях. В компрессорах А-серии для передачи энергии использован ременной...

  • Seite 88: Принцип Работы

    2.3 Принцип работы Рис. 2.3.1 Схема пневматическая A 07..-A22. Воздух Датчик температуры Масло Датчик давления Воздушно-масляная смесь Трубопровод управления Компоненты Электродвигатель Клапан минимального давления Ременная передача Клапан обратный Блок винтовой Радиатор, секция воздуха Фильтр воздушный Радиатор, секция масла Клапан всасывающий Термостат...
  • Seite 89 Радиатор, секция масла Фильтр воздушный Термостат Клапан всасывающий Фильтр масляный Бак-сепаратор Кран Клапан предохранительный Пробка заливная Сепарационный элемент Смотровой глазок уровня масла Дроссель Кран, выход воздуха Клапан обратный Рефрижераторный осушитель (ARD-версия) Клапан минимального давления Ресивер COMPRAG Компрессор воздушный винтовой A-Серия...

  • Seite 90: Принцип Действия

    2.4 Принцип действия (Смотри рис. 2.3.1 и 2.3.2) Воздух: Очищенный при помощи воздушного фильтра (4) воздух, проходя через всасывающий клапан (5), попадает в блок винтовой (3). Одновременно с поступающим для охлаждения и смазки маслом, воздух сжимается до установленного на контроллере требуемого давления.

  • Seite 91: Система Регулировки

    С увеличением потребления воздуха, давление в пневмосети падает до минимального установ- ленного предела, контроллер (2) перестает подачу сигнала на электромагнитный клапан (3), прекращается подача давления на заслонку (5). Всасывание воздуха возобновляется. Компрессор переходит в режим 100% нагрузки. COMPRAG Компрессор воздушный винтовой A-Серия...
  • Seite 92 2.6 Схема электрическая принципиальная 20 08 2020 380-415VAC K1.1 K2.1 K3.1 24VAC 230VAC SB1.2 13 14 u2 u3 SB1.1 K1.2 RS-485 K3.2 K2.2 Рис. 2.6 Схема электрическая A07.. – A22.., AR07.. – AR22.., ARD07.. – ARD22.* *Для компрессоров серии RDX с рефрижераторным осушителем смотрите документацию на сам осушитель.

  • Seite 93: Ввод В Эксплуатацию

    запрещены. Даже в упаковке, держите оборудование в защищенном от воздействия погодных явлений месте. Рис. 3.1.1 Схема для такелажных работ A07.. – A22. Модель A, мм B, мм C, мм D, мм G, мм А07.. А11.. А15.. А18.. 1000 А22.. COMPRAG Компрессор воздушный винтовой A-Серия...

  • Seite 94: Габаритные Размеры

    С Рис. 3.1.2 Схема для такелажных работ AR07..-AR22, ARD07..-ARD22. Модель A, мм B, мм C, мм D, мм G, мм AR07.. / ARD07.. AR11../ ARD11.. AR15../ ARD15.. AR18../ ARD18.. 1000 AR22../ ARD22.. 3.2 Габаритные размеры Рис. 3.2.1 Размеры компрессора A07.. – A22. Версия...
  • Seite 95 ARD07-270 AR07-500 1900 2050 1780 ARD07-500 AR11-270 1470 1700 1800 ARD11-270 AR11-500 1900 1650 2050 1780 ARD11-500 AR15-270 1470 1700 1800 ARD15-270 AR15-500 1900 2050 1780 ARD15-500 AR18-500 ARD18-500 1900 1860 2050 2050 AR-22-500 ARD-22-500 COMPRAG Компрессор воздушный винтовой A-Серия...

  • Seite 96: Подготовка Помещения

    3.3 Подготовка помещения 1500 1500 1500 Рис. 3.3.1 Схема установки компрессора A07.. – A22. 1. Забор воздуха компрессором 2. Выход воздуха из компрессора 1500 1500 1500 Рис. 3.3.2 Схема установки компрессора AR07..-AR22, ARD07..-ARD22. 1. Забор воздуха компрессором 2. Выход воздуха из компрессора Версия...
  • Seite 97 количеству и давлению подаваемого воздуха из компрессора. Занижение может привести к разгерметизации системы и стать причиной травм оператора и повреждений оборудования. При использовании дополнительных ресиверов, подбирайте их в зависимости от потребления сжатого воздуха и производительности компрессора. COMPRAG Компрессор воздушный винтовой A-Серия...

  • Seite 98: Подключение К Электропитанию

    3.5 Подключение к электропитанию Компрессор не комплектуется кабелем питания. Сечение кабеля необходимо подобрать в соответствии с потребляемой мощностью компрессора (смотри идентификационную табличку на корпусе). A05.. A07.. A11.. A15.. A18.. A22.. Материал кабеля медь. Сечение жилы кабеля(мм²) Предохранитель(плавкая вставка), номинал аМ(А) Кабель...

  • Seite 99: Эксплуатация

    компрессора. При достижении максимального установленного уровня, компрессор переходит в режим ожидания (холостой ход), время которого устанавливается на контроллере. Также в контроллере предусмотрена долговременная память для хранения оперативных данных: времени наработки, значений счетчиков, состояний системы и т.д. COMPRAG Компрессор воздушный винтовой A-Серия...
  • Seite 100 Панель управления В целях изменения программируемых параметров и осуществления контроля за работой компрессора, пульт управления контроллера снабжён: - LEDs дисплеем с подсветкой, отображающим основные параметры работы компрессора; - дисплей с указанием условий эксплуатации, время ТО, неисправностей; - кнопки для программирования параметров компрессора; - кнопки...
  • Seite 101 ПАРАМ. РАБОТЫ Текущее значение тока по фазам ДВИГ. M1 A-0.0 Текущее значение тока по фазам B-0.0 C-0.0 Общее время наработки ОБЩЕЕ ВРЕМЯ РАБ Текущее значение ---h--m Общее время работы под нагрузкой ВРЕМЯ НАГРУЗКИ Текущее значение ---h--m COMPRAG Компрессор воздушный винтовой A-Серия...
  • Seite 102 Текущее время работы от последнего включения ТЕК. ВРЕМЯ РАБ Текущее значение ---h--m Текущее время работы под нагрузкой ТЕК. ВРЕМЯ НАГР Текущее значение ---h--m Время в эксплуатации МАСЛ. ФИЛЬТР Текущее значение 0110h Время в эксплуатации СЕПАР. ЭЛЕМЕНТ Текущее значение 0110h Время в эксплуатации ВОЗД.
  • Seite 103 Установленное значение 0300s Локальное или сетевое подключение РЕЖИМ ВКЛ Установленный режим МЕСТ ДОСТУП Метод перехода компрессора в режим нагрузки, ручной/ ТИП НАГРУЗКИ автоматический Установленный значение АВТО Разрешение на сетевое подключение, запрет/разрешение ТИП СОЕДИНЕНИЯ Установленное значение ЗАПРЕТ COMPRAG Компрессор воздушный винтовой A-Серия...
  • Seite 104 Сетевой адрес СЕТЕВОЙ АДРЕС Установленное значение 0001 Сетевое подключение. Работа в группе, ведущий/ведомый РОЛЬ В ГРУППЕ Установленное значение ВЕДУЩИЙ Сетевое подключение. Работа в группе, время переключения ВРЕМЯ ПЕРЕКЛ компрессоров Установленное значение 0099h Сетевое подключение. Работа в группе, количество компрес- КОЛ-ВО В ГРУППЕ соров...

  • Seite 105: Индикация Ошибок

    Сообщения о неисправностях, в результате которых компрессор немедленно выключается, либо изначально не запускается. При этом загорается индикатор . Все ошибки при аварийном выключении после устранения неисправности необходимо сбросить, обесточив компрессор. Дальнейшая работа без устранения причины возникновения аварийного сообщения запрещена! COMPRAG Компрессор воздушный винтовой A-Серия...
  • Seite 106 Компрессор не запускается ТЕМП: 99°C Нажата кнопка аварийного останова АВАР ОСТАН. C01 ТЕМП: 00°C Компрессор не запускается. Температура окружающей среды ниже 0˚С НИЗКАЯ ТЕМП C01 СТОП: ПЕРЕГРУЗ Авария по перегрузке гл. двигателя ТОК M1 104.8A АВАР: Авария по причине чередования фаз ЧЕРЕДОВАНИЕ...

  • Seite 107: Выключение Компрессора

    вытянув её на себя. После аварийного отключения, компрессор может быть повторно запущен не раньше, чем через 10 минут. Нажмите кнопк ”Остановка“ на панели управления контроллера. Компрессор выключится. Закройте выпускной шаровый кран. Отключите от сети питания. COMPRAG Компрессор воздушный винтовой A-Серия...

  • Seite 108: Настройка И Сервисное Обслуживание

    5. Настройка и сервисное обслуживание 5.1 График технического обслуживания Интервал в моточасах TO-1 TO-2 TO-3 TO-2 2000 4000 6000 Проверка/ Уровень масла долить Масло компрессора Замена Замена Замена Замена Фильтр воздушный Очистка Замена Замена Замена Фильтр масляный Замена Замена Замена Замена...

  • Seite 109: Проверка Уровня Масла

    Если эксплуатация проходит в загрязнённых или пыльных условиях, и возникают трудности рассмотреть уровень масла через окно в панели, допускается снять переднюю панель и про- вести проверку непосредственно на баке-сепараторе. Запрещается использовать при проверке уровня масла источники света с открытым пламенем. Рис. 5.2 Проверка уровня масла COMPRAG Компрессор воздушный винтовой A-Серия...

  • Seite 110: Проверка Приводных Ремней

    5.3 Проверка приводных ремней Проверка ремней является ежемесячной процедурой. Перед проверкой выключите компрессор и отключите его от питания. Снимите левую панель. Визуально продиагностируйте ремни на следы износа, трещин, деформаций и т.п. При наличии представленных выше дефектов – замените ремни (смотрите пункт...

  • Seite 111: Замена Масла И Масляного Фильтра

    проработать в холостом режиме несколько минут, пока свежее масло не разойдётся по системе. Выключите компрессор и проверьте уровень масла. Масло должно быть по середине Рис. 5.4.2 Замена масляного фильтра смотрового глазка. При необходимости – долить. COMPRAG Компрессор воздушный винтовой A-Серия...

  • Seite 112: Замена Воздушного Фильтра

    5.5 Замена воздушного фильтра Перед заменой фильтра выключите компрессор и отключите его от питания. Снимите левую панель. Воздушный фильтр (1) крепится на всасывающем клапане. Открутите винт крепёжного хомута (2). Снимите старый фильтр. Установите на его место новый фильтр. Затяните хомут. Рис.

  • Seite 113: Замена Сепарационного Элемента

    эффективного охлаждения. Удалите любые частицы грязи из радиа- тора при помощи волоконной щетки; затем направьте на радиатор струю сжатого воздуха снизу-вверх, угол между струей воздуха и плоскостью радиатора должен быть примерно 90º. Рис. 5.8 Очистка радиатора COMPRAG Компрессор воздушный винтовой A-Серия...

  • Seite 114: Проверка Всасывающего Клапана

    5.9 Проверка всасывающего клапана Для проведения проверки всасывающего клапана, снимите воздушный фильтр как показано в пункте 5.5. Далее откройте рукой шиберную заслонку, убедитесь в плавности ее хода и возможности полного открытия. В случае заедания или неполного хода заслонки замените клапан на...

  • Seite 115: Хранение И Утилизация

    масляные фильтры и сепараторы на утилизацию в герметичной таре. Утилизация воздушных фильтров Воздушные фильтры сдавайте на утилизацию отдельно от промасленных отходов. Утилизация отработанного масла Утилизацию отработанного масла производите в герметичной таре. Не допускайте попадания в масло атмосферных осадков. COMPRAG Компрессор воздушный винтовой A-Серия...

Diese Anleitung auch für:

A0708A0710A0713Ar0708-270Ar0710-270Ard0708-270 ... Alle anzeigen

Inhaltsverzeichnis
