6.5.3

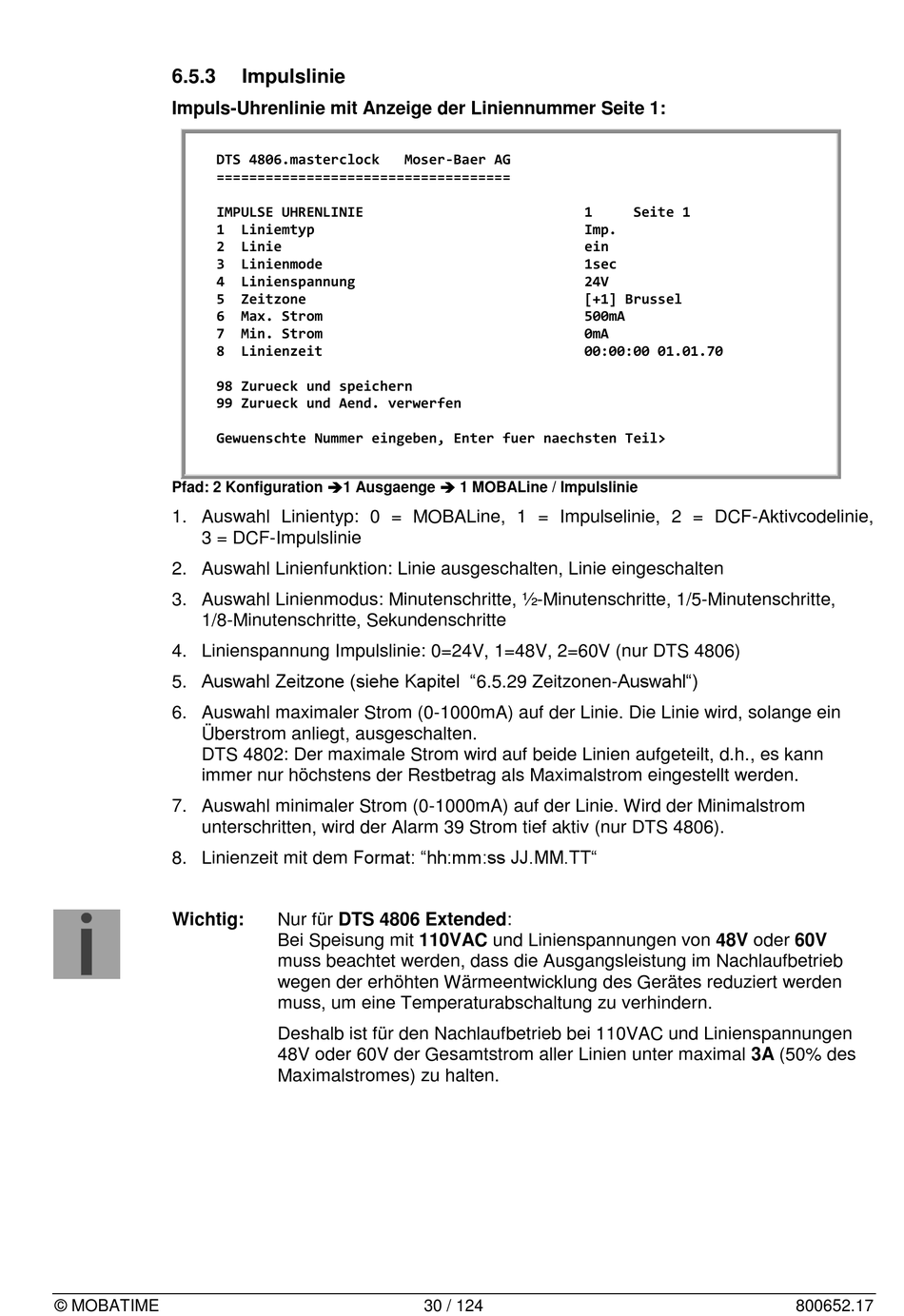

Impuls-Uhrenlinie mit Anzeige der Liniennummer Seite 1:
DTS 4806.masterclock
====================================
IMPULSE UHRENLINIE
1
2
3
4
5
6
7
8
98 Zurueck und speichern
99 Zurueck und Aend. verwerfen
Gewuenschte Nummer eingeben, Enter fuer naechsten Teil>
Pfad: 2 Konfiguration 1 Ausgaenge  1 MOBALine / Impulslinie
1. Auswahl Linientyp: 0 = MOBALine, 1 = Impulselinie, 2 = DCF-Aktivcodelinie,
3 = DCF-Impulslinie
2. Auswahl Linienfunktion: Linie ausgeschalten, Linie eingeschalten
3. Auswahl Linienmodus: Minutenschritte, ½-Minutenschritte, 1/5-Minutenschritte,
1/8-Minutenschritte, Sekundenschritte
4. Linienspannung Impulslinie: 0=24V, 1=48V, 2=60V (nur DTS 4806)
5. Auswahl Zeitzone (siehe Kapitel "6.5.29 Zeitzonen-Auswahl")
6. Auswahl maximaler Strom (0-1000mA) auf der Linie. Die Linie wird, solange ein
Überstrom anliegt, ausgeschalten.
DTS 4802: Der maximale Strom wird auf beide Linien aufgeteilt, d.h., es kann
immer nur höchstens der Restbetrag als Maximalstrom eingestellt werden.
7. Auswahl minimaler Strom (0-1000mA) auf der Linie. Wird der Minimalstrom
unterschritten, wird der Alarm 39 Strom tief aktiv (nur DTS 4806).
8. Linienzeit mit dem Format: "hh:mm:ss JJ.MM.TT"
Wichtig:
© MOBATIME

Impulslinie

Moser-Baer AG
Liniemtyp
Linie
Linienmode
Linienspannung
Zeitzone
Max. Strom
Min. Strom
Linienzeit
Nur für DTS 4806 Extended:
Bei Speisung mit 110VAC und Linienspannungen von 48V oder 60V
muss beachtet werden, dass die Ausgangsleistung im Nachlaufbetrieb
wegen der erhöhten Wärmeentwicklung des Gerätes reduziert werden
muss, um eine Temperaturabschaltung zu verhindern.
Deshalb ist für den Nachlaufbetrieb bei 110VAC und Linienspannungen
48V oder 60V der Gesamtstrom aller Linien unter maximal 3A (50% des
Maximalstromes) zu halten.
1
Imp.
ein
1sec
24V
[+1] Brussel
500mA
0mA
00:00:00 01.01.70
30 / 124
Seite 1
800652.17
