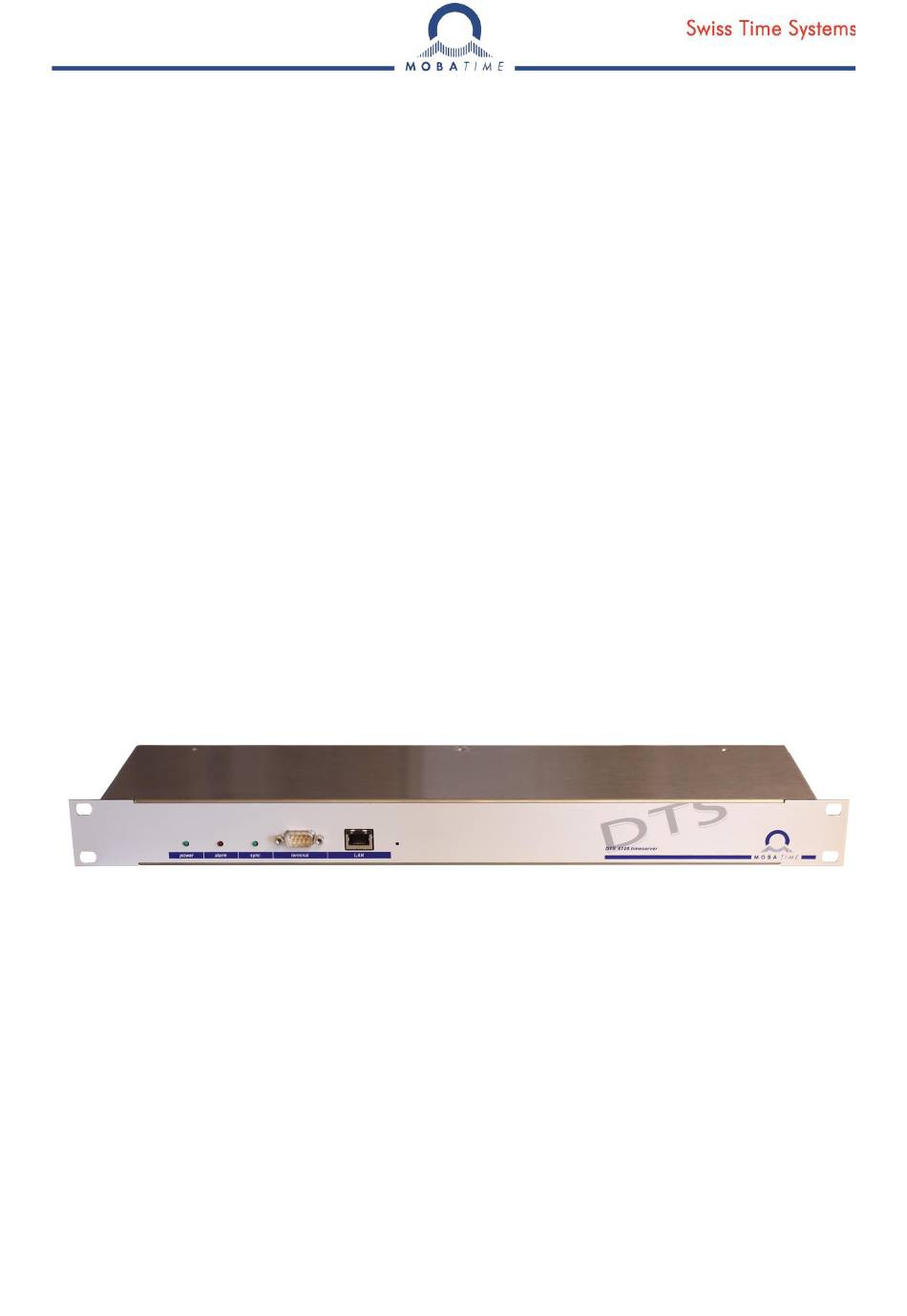

MONTAGE- UND
BEDIENUNGSANLEITUNG

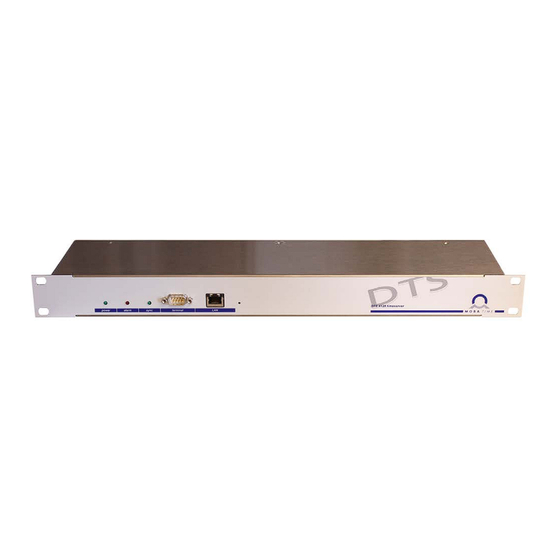

DTS 4128.timeserver
Netzwerk - Zeitserver
Wichtiger Hinweis:
Diese Bedienungsanleitung ist gültig für die Firmware Version 04270121.040201.02030208.
(Firmware Datei: 129406_DTS4128V1_MOBA_V02022021_05_20210202_IMG.ZIP)
Für ältere Firmware Versionen verwenden sie bitte die Bedienungsanleitung BE-800847.05.
© MOBATIME
BD-800847.06
