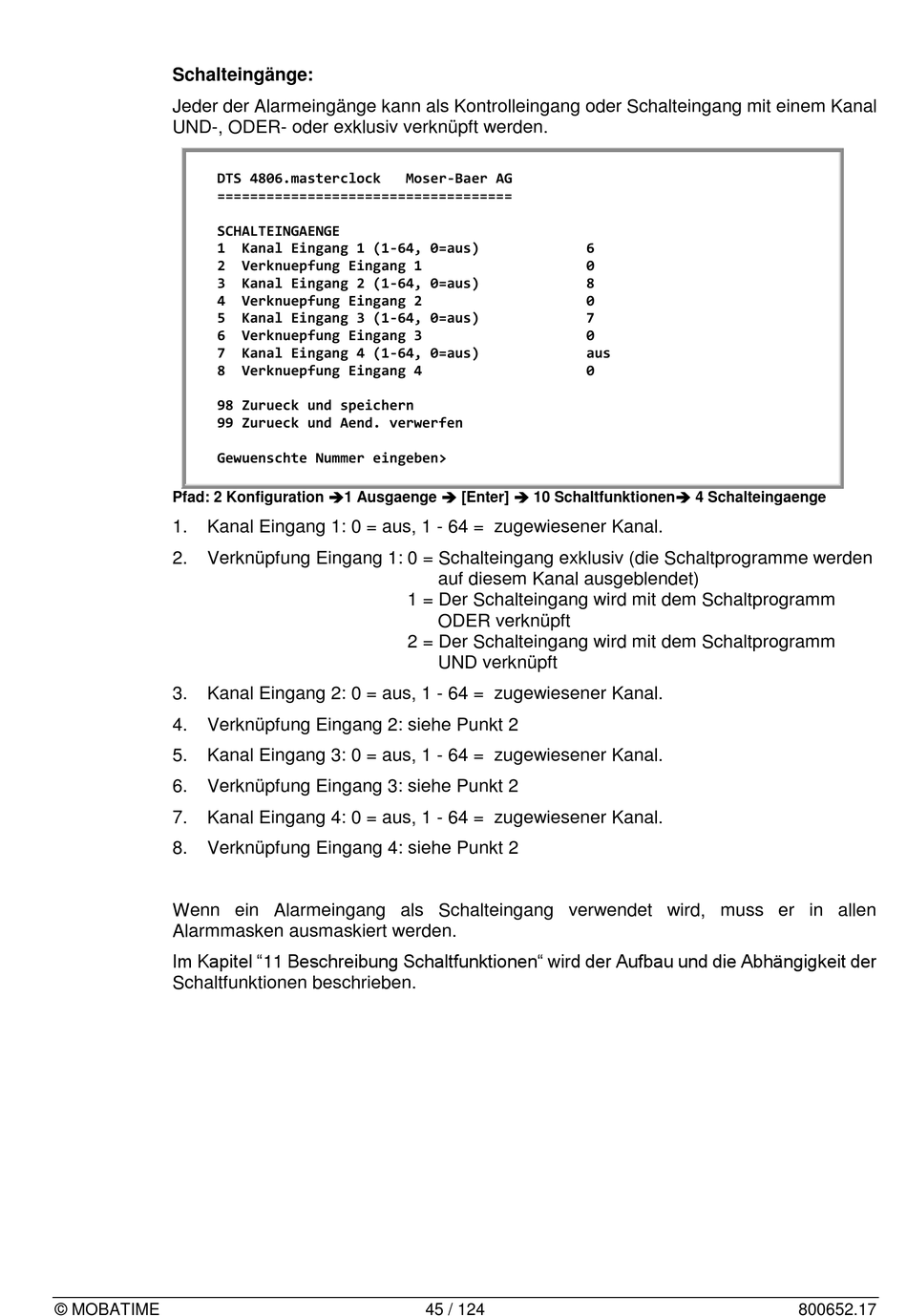

Schalteingänge:
Jeder der Alarmeingänge kann als Kontrolleingang oder Schalteingang mit einem Kanal
UND-, ODER- oder exklusiv verknüpft werden.
DTS 4806.masterclock
====================================
SCHALTEINGAENGE
1
2
3
4
5
6
7
8
98 Zurueck und speichern
99 Zurueck und Aend. verwerfen
Gewuenschte Nummer eingeben>
Pfad: 2 Konfiguration 1 Ausgaenge [Enter] 10 Schaltfunktionen 4 Schalteingaenge
1.
Kanal Eingang 1: 0 = aus, 1 - 64 = zugewiesener Kanal.
2.
Verknüpfung Eingang 1: 0 = Schalteingang exklusiv (die Schaltprogramme werden
3.
Kanal Eingang 2: 0 = aus, 1 - 64 = zugewiesener Kanal.
4.
Verknüpfung Eingang 2: siehe Punkt 2
5.
Kanal Eingang 3: 0 = aus, 1 - 64 = zugewiesener Kanal.
6.
Verknüpfung Eingang 3: siehe Punkt 2
7.
Kanal Eingang 4: 0 = aus, 1 - 64 = zugewiesener Kanal.
8.
Verknüpfung Eingang 4: siehe Punkt 2
Wenn ein Alarmeingang als Schalteingang verwendet wird, muss er in allen
Alarmmasken ausmaskiert werden.
Im Kapitel "11 Beschreibung Schaltfunktionen" wird der Aufbau und die Abhängigkeit der
Schaltfunktionen beschrieben.
© MOBATIME
Moser-Baer AG
Kanal Eingang 1 (1-64, 0=aus)
Verknuepfung Eingang 1
Kanal Eingang 2 (1-64, 0=aus)
Verknuepfung Eingang 2
Kanal Eingang 3 (1-64, 0=aus)
Verknuepfung Eingang 3
Kanal Eingang 4 (1-64, 0=aus)
Verknuepfung Eingang 4
1 = Der Schalteingang wird mit dem Schaltprogramm
2 = Der Schalteingang wird mit dem Schaltprogramm
6
0
8
0
7
0
aus
0
auf diesem Kanal ausgeblendet)
ODER verknüpft
UND verknüpft
45 / 124
800652.17
