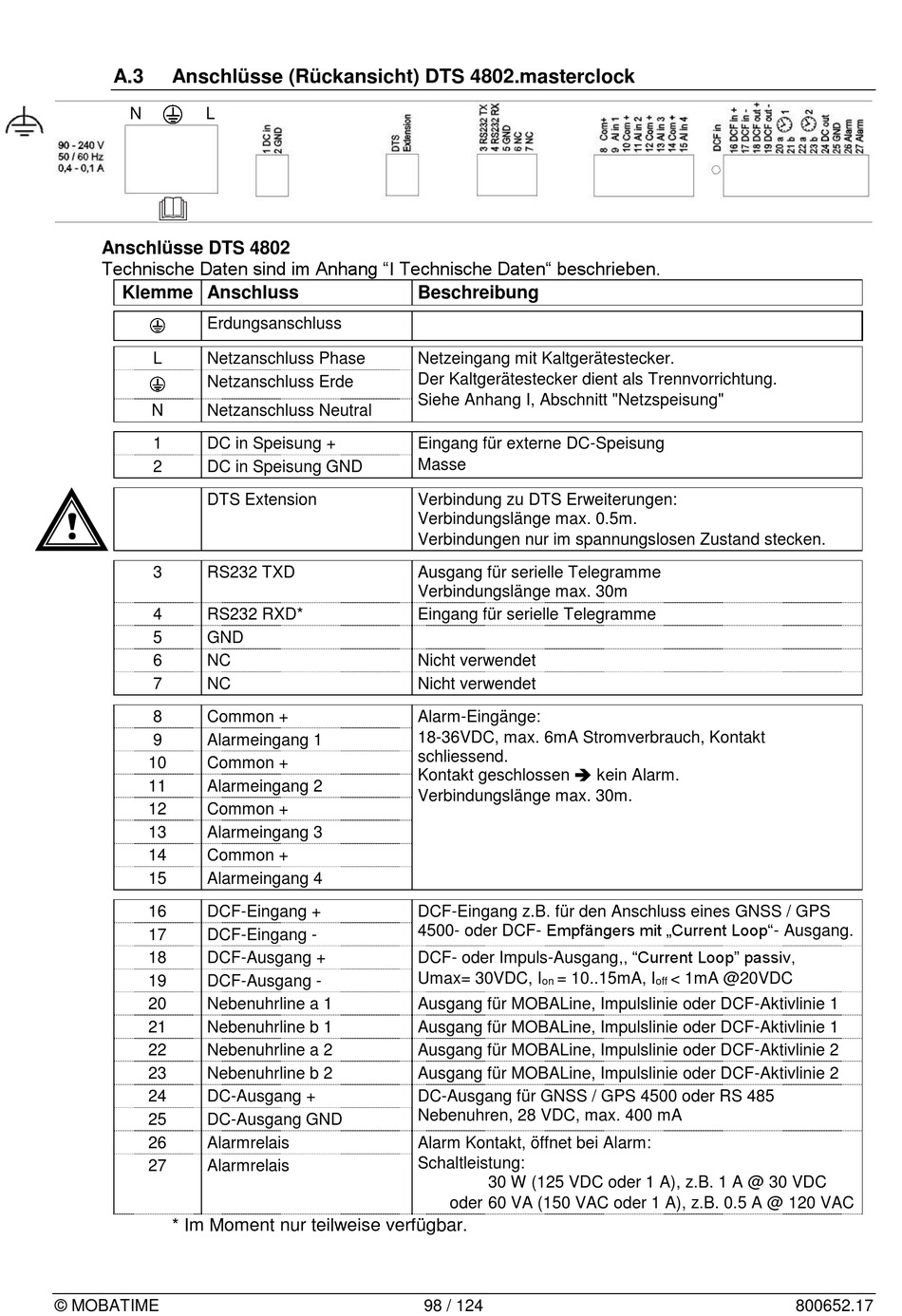

A.3 Anschlüsse (Rückansicht) Dts 4802.Masterclock - Mobatime DTS 4806.masterclock Montage- Und Bedienungsanleitung

A.3 Anschlüsse (Rückansicht) DTS 4802.masterclock
N L
Anschlüsse DTS 4802
Technische Daten sind im Anhang "I Technische Daten" beschrieben.
Klemme Anschluss
Erdungsanschluss
L Netzanschluss Phase
Netzanschluss Erde
N Netzanschluss Neutral
1 DC in Speisung +
2 DC in Speisung GND
DTS Extension
!
3 RS232 TXD
4 RS232 RXD*
5 GND
6 NC
7 NC
8 Common +
9 Alarmeingang 1
10 Common +
11 Alarmeingang 2
12 Common +
13 Alarmeingang 3
14 Common +
15 Alarmeingang 4
16 DCF-Eingang +
17 DCF-Eingang -
18 DCF-Ausgang +
19 DCF-Ausgang -
20 Nebenuhrline a 1
21 Nebenuhrline b 1
22 Nebenuhrline a 2
23 Nebenuhrline b 2
24 DC-Ausgang +
25 DC-Ausgang GND
26 Alarmrelais
27 Alarmrelais
* Im Moment nur teilweise verfügbar.
© MOBATIME
Beschreibung
Netzeingang mit Kaltgerätestecker.
Der Kaltgerätestecker dient als Trennvorrichtung.
Siehe Anhang I, Abschnitt "Netzspeisung"
Eingang für externe DC-Speisung
Masse
Verbindung zu DTS Erweiterungen:
Verbindungslänge max. 0.5m.
Verbindungen nur im spannungslosen Zustand stecken.
Ausgang für serielle Telegramme
Verbindungslänge max. 30m
Eingang für serielle Telegramme
Nicht verwendet
Nicht verwendet
Alarm-Eingänge:
18-36VDC, max. 6mA Stromverbrauch, Kontakt
schliessend.
Kontakt geschlossen  kein Alarm.
Verbindungslänge max. 30m.
DCF-Eingang z.B. für den Anschluss eines GNSS / GPS
4500- oder DCF- Empfängers mit „Current Loop"- Ausgang.
DCF- oder Impuls-Ausgang,, "Current Loop" passiv,
Umax= 30VDC, I = 10..15mA, I
on
Ausgang für MOBALine, Impulslinie oder DCF-Aktivlinie 1
Ausgang für MOBALine, Impulslinie oder DCF-Aktivlinie 1
Ausgang für MOBALine, Impulslinie oder DCF-Aktivlinie 2
Ausgang für MOBALine, Impulslinie oder DCF-Aktivlinie 2
DC-Ausgang für GNSS / GPS 4500 oder RS 485
Nebenuhren, 28 VDC, max. 400 mA
Alarm Kontakt, öffnet bei Alarm:
Schaltleistung:
30 W (125 VDC oder 1 A), z.B. 1 A @ 30 VDC
oder 60 VA (150 VAC oder 1 A), z.B. 0.5 A @ 120 VAC
98 / 124
< 1mA @20VDC
off
800652.17
