Mobatime DTS 4138.timeserver Montage- Und Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Mobatime Anleitungen
  4. Server
  5. DTS 4138.timeserver
  6. Montage- und bedienungsanleitung

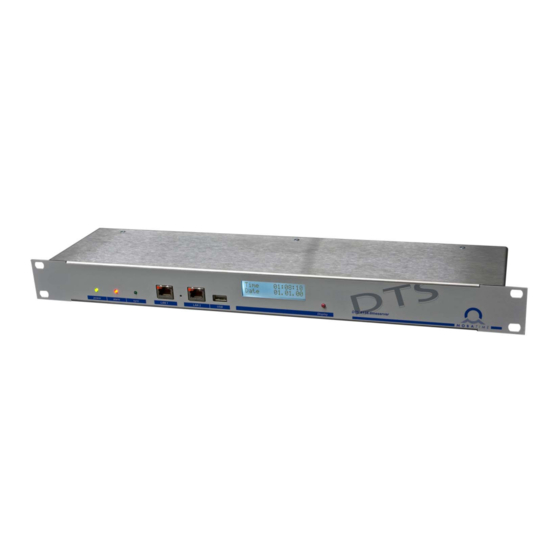

Mobatime DTS 4138.timeserver Montage- Und Bedienungsanleitung

Netzwerk – zeitserver und hauptuhr
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
MONTAGE- UND
BEDIENUNGSANLEITUNG
DTS 4138.timeserver
Netzwerk – Zeitserver und Hauptuhr
© MOBATIME
BD-800870.09

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Mobatime DTS 4138.timeserver

Inhaltszusammenfassung für Mobatime DTS 4138.timeserver

  • Seite 1 MONTAGE- UND BEDIENUNGSANLEITUNG DTS 4138.timeserver Netzwerk – Zeitserver und Hauptuhr © MOBATIME BD-800870.09...
  • Seite 2 7. Diese Publikation darf weder reproduziert, noch in einem Datensystem gespeichert oder in irgendeiner Weise übertragen werden, auch nicht auszugsweise. Das Copyright liegt mit all seinen Rechten bei BÜRK MOBATIME GmbH, D-78026 VS-Schwenningen und MOSER-BAER AG – CH 3454 Sumiswald / SWITZERLAND.
  • Seite 3 C Alarmliste ................................79 D Störungsbehebung ............................81 E Serielle Telegramme ............................83 F Copyright Notice ............................... 88 G Parameter ................................. 89 H Technische Daten ............................. 93 Index ................................. 96 J Anschlusstabelle (zum Ausfüllen) ........................98 © MOBATIME 3 / 100 800870.09...
  • Seite 4 5 Inbetriebnahme ............ 15 Schaltsekunde ..........64 8.10 NTP-Authentifizierung ........64 Anschlüsse ............15 8.10.1 NTP symmetric keys ..........64 Aufstartvorgang des DTS 4138.timeserver ..15 8.10.2 NTP Autokey ............65 Firmware ............15 8.11 Redundanter Betrieb von 2 DTS Erstkonfiguration ..........15 4138.timeserver ..........
  • Seite 5 E Serielle Telegramme ........... 83 Allgemeines ............83 Syntax des Telegramm-Konfigurationsfiles ..84 F Copyright Notice ..........88 G Parameter ............89 H Technische Daten ..........93 Index ..............96 J Anschlusstabelle (zum Ausfüllen) ....... 98 © MOBATIME 5 / 100 800870.09...

  • Seite 6: Sicherheitshinweise

    Diese Informationen müssen befolgt werden! Bestimmungsgemässer Gebrauch Der DTS 4138.timeserver ist ein Zeitserver für den Einsatz in Netzwerkumgebungen. Er kann sowohl ab NTP synchronisiert werden, wie auch als NTP-Server wirken. Zudem kann er die Zeit ab DCF oder ab GPS (z.B. ab GPS 4500) einlesen.

  • Seite 7: Betriebssicherheit Beachten

    Aufwand führen oder das Gerät muss zurück in die Fabrik.  Alle nicht verwendeten Dienste sollen abgeschaltet werden: FTP, Telnet,…  Bitte unsere Sicherheitsrichtlinien beachten: Dokument TE-801312 – Login area: (siehe www.mobatime.com > Customer_area > Product_Resources - 10_Timerserver_TimeCenter). © MOBATIME 7 / 100 800870.09...
  • Seite 8 Für Arbeiten am Gerät bzw. an der Elektroinstallation ist die betroffene Umgebung spannungslos zu schalten und gegen Wiedereinschalten zu sichern. Bei Verwendung von mehreren Versorgungsspannungen ( DC In1 ) / ( DC In2 ), müssen für Wartungsarbeiten zwingend alle getrennt werden. © MOBATIME 8 / 100 800870.09...

  • Seite 9: Wartung

    Hausmüll. Geben Sie das Gerät Ihrem Lieferanten zurück. Dieser wird das Gerät fachgerecht entsorgen. Verpackung Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind aus Materialien hergestellt, die umweltschonend entsorgt und einem fachgerechten Recycling zugeführt werden können. © MOBATIME 9 / 100 800870.09...

  • Seite 10: Allgemeine Informationen - Einleitung

    Lieferanten innerhalb von 14 Tagen nach Erhalt der Lieferung, falls diese nicht komplett ist. Mit dem von Ihnen erworbenen Paket haben Sie erhalten:  DTS 4138.timeserver  Befestigungsset für die Rack-Montage bestehend aus: - 4 Stück Einlegemuttern für 19" Schrank...

  • Seite 11: Dts Distributed Time System

    MOBA-NMS ist eine Software welche für die zentrale Verwaltung und Abfrage von Status- und Alarminformationen verwendet wird. Diese unterstützt neben den DTS Geräten auch alle MOBATime Analog- und Digitalnetzwerkuhren und ist auch für den Einsatz in grösseren Umgebungen (z.B. über 1‘000 Geräte) vorgesehen. Speziell für die DTS Geräte bietet diese Software umfangreiche Funktionen für die Konfiguration,...

  • Seite 12: Übersicht Der Wichtigsten Funktionen

     usw. 3.6.2 Gerätemanagement Alle MOBATime-Netzwerkgeräte werden in der sogenannten Gerätesicht dargestellt. Hier besteht die Möglichkeit, diese nach beliebigen Kriterien zu Gerätegruppen zusammenzufassen. Die einzelnen Geräte werden hierzu einfach per Drag und Drop in die entsprechenden Gruppen verschoben und untereinander sortiert. In Anzahl der Gruppen und Untergruppen gibt es dabei keine Einschränkungen.

  • Seite 13: Led Anzeigen Frontseite

    Netzwerk-Aktivität orange blinkend keine Verbindung zum Netzwerk rechts gelb 10 MBit 100 MBit LED Anzeigen Rückseite Beschreibung Farbe Status Beschreibung DCF (GPS-Empfang), sekündlich blinkend  DCF in blinkend Zeitinformation vom Empfänger © MOBATIME 13 / 100 800870.09...
  • Seite 14 Hintergrundbeleuchtung erlischt. Wird ein USB-Stick gesteckt, so wird dies angezeigt. Sollen nur Telegramm-Dateien kopiert werden oder die Netzwerkeinstellungen verändert werden, kann das direkt mit der Taste ausgelöst werden (Taste drücken, bis Kopiervorgang startet). © MOBATIME 14 / 100 800870.09...

  • Seite 15: Anschlüsse

    Schliessen Sie nur die dafür vorgesehenen Geräte an den verschiedenen Ein- und Ausgängen an. Aufstartvorgang des DTS 4138.timeserver Die normale Bootzeit des DTS 4138 beträgt ca. 60 Sek. mit fest eingestellter IP oder mit DHCP. Nach dem Bootvorgang wird auf dem Display die Anzeige “Initialisierung“...

  • Seite 16: Bedienung

    Manche Terminals (seriell oder Telnet) zeigen die eingegebenen Zeichen nicht an. Deshalb ist es nötig, im Terminal das "lokale Echo" einzuschalten. 6.1.1 Telnet Windows 7, 8, 10: z.B. mit Putty User: dts Standard Passwort: dts Konsole starten und “telnet [IP-Adresse]“ eingeben Linux: © MOBATIME 16 / 100 800870.09...

  • Seite 17: Menüaufbau

     Mit 99 werden sämtliche Änderungen im Menü rückgängig gemacht und das Menü verlassen. In Menüs ohne Möglichkeit, Daten zu speichern (Kommando 98) wird mit 99 nur das Menü verlassen, aber es werden keine Änderungen aufgehoben. Mit ENTER ohne weitere Eingabe wird das aktuelle Menü aktualisiert. © MOBATIME 17 / 100 800870.09...

  • Seite 18: Moba-Nms Bedienung

    Online-Hilfe (Menü „Hilfe  Hilfe anzeigen“) zu finden. Wichtig: Um die Kommunikation zwischen MOBA-NMS und den DTS Geräten zu erlauben, muss SNMP aktiviert sein! Terminal-Menü „Konfiguration  SNMP  SNMP Mode“ auf „ein“ stellen. Standardmässig ist SNMP bereits aktiviert. © MOBATIME 18 / 100 800870.09...

  • Seite 19: Hauptmenü

    Hauptmenü Menüs: Status: Anzeige diverser Informationen zum Betrieb und zur Umgebung Siehe Kapitel “6.4 Statusmenü“ Konfiguration: Konfiguration des DTS 4138 Siehe Kapitel “6.5 Konfigurationsmenü“ Wartung: Softwareupdate, Backup und Restore Siehe Kapitel “6.6 Wartungsmenü“ © MOBATIME 19 / 100 800870.09...

  • Seite 20: Statusmenü

    Aktuelle Netzwerkkonfiguration anzeigen. Mit ENTER kann eine zweite Seite mit Netzwerkinformationen angezeigt werden. DTS 4138-Systeminformationen anzeigen (interner Status, Regelspannung Quarz..). Diese Informationen sind für Supportzwecke. Produkteinformationen wie Seriennummer, Firmware-Version etc. Einzelne Softwareversionen des DTS 4138. © MOBATIME 20 / 100 800870.09...
  • Seite 21 Statusmenü Seite 2: Anzeige von Informationen zum internen Zustand des NTP-Servers. © MOBATIME 21 / 100 800870.09...

  • Seite 22: Zeitinformation Und -Status

    Zeitpunkt der letzten Quartkorrektur -Zeitquelle: Aktuelle Zeitquelle Offset zur Zeitquelle (Quelle – Systemzeit) -Offset zur Quelle: -Letzte Zeitinfo. der Quelle: Zeitpunkt letzte Information von der Quelle -Jitter der Quelle: Aktueller Jitter -Qualität der Quelle: Qualität der Quelle © MOBATIME 22 / 100 800870.09...
  • Seite 23 Aktuelle Zeitquelle (System-Peer) des NTP Servers. Antenne = DCF oder GPS -NTP Quelle Offset: Aktueller Offset des NTP Servers -NTP Quelle Jitter: Aktueller Jitter des NTP Servers -NTP Quelle Stratum: Stratum der aktuellen Quelle © MOBATIME 23 / 100 800870.09...

  • Seite 24: Konfigurationsmenü

    Siehe Kapitel "6.5.21 Dienste (Netzwerkdienste FTP, Telnet, SSH..)" SNMP Konfiguration für GET/ SET. Siehe Kapitel "6.5.22 SNMP" (Traps werden im Menü ’2. Konfiguration’  ’3. Alarme’  ’3. Traps’ behandelt. Siehe auch Kapitel “6.5.17 SNMP Traps“) © MOBATIME 24 / 100 800870.09...
  • Seite 25 NTP-Nebenuhren / Zeitzonenserver DCF – Ausgang 6.5.2 Der DTS 4138 ist mit einer DCF-Ausgangslinie ausgerüstet. Diese ist verfügbar auf dem elektrischen Current Loop-DCF-Ausgang. Auswahl Linienfunktion: aus oder DCF ein Auswahl Zeitzone  siehe Kapitel 6.5.25 Zeitzonen-Auswahl. © MOBATIME 25 / 100 800870.09...
  • Seite 26 Frequenz von 1Hz … 5 MHz. Achtung: Es sollen nur Frequenzen gewählt werden, die folgende Bedingungen erfüllen, ansonsten entstehen Phasensprünge: 20'000'000 / Frequenz = ganzzahliger Wert Achtung: Frequenzen über 2MHz werden nicht mehr als Rechtecksignal ausgegeben. © MOBATIME 26 / 100 800870.09...

  • Seite 27: Serielle Schnittstelle

    8. Auswahl der Telegrammdatei wechselt in das Menü “AUSWAHL DATEI“ Wichtig: Zum Einstellen der Parameter muss zuerst der Linientyp ausgewählt werden. Wichtig: Keine Flusskontrolle verfügbar. Die Beschreibung der Telegrammfunktion und der Telegrammdatei befindet sich im Anhang E Serielle Telegramme. © MOBATIME 27 / 100 800870.09...
  • Seite 28 Auswahl der Telegrammdatei: Das Kopieren der Telegrammdateien wird im Kapitel “7.10 Telegramm-Dateien auf den DTS 4138.timeserver kopieren“ beschrieben. © MOBATIME 28 / 100 800870.09...
  • Seite 29 Bei Unterschreitung dieses Wertes wird ein Alarm ausgelöst Wichtig: Bei Aktivierung eines Ausganges wird immer gleichzeitig der modulierte und der digitale Ausgang aktiviert. Beispiel: Um IRIG-B002 auszugeben muss beim entsprechenden Ausgang der Code 01: IRIG-B(B122) eingestellt werden. © MOBATIME 29 / 100 800870.09...
  • Seite 30 Modus wechseln. 2. Multicastadresse für NTP und Zeitzonenserver: 239.192.54.x Gruppenadresse: x = 1-15 für MOBATIME-Geräte, z.B. NCI, SEN 40. 3. Multicastport für Zeitzonenserver (beliebiger Wert eingeben, darf nicht leer sein! Wert zum Beispiel: 35534). Der Port wird auch für Abfragen von Zeitzoneneinträgen (Mode=4) benötigt.

  • Seite 31: Zeitverwaltung

    Konfiguration der Zeithaltung  siehe Kapitel “6.5.9 Zeitnachführung / Zeithaltung“  Redundanter Betrieb  siehe Kapitel “6.5.10 Redundanter Betrieb“  NTP Server  siehe Kapitel "6.5.11 NTP Server"  Zeit manuell setzen / Schaltsekunde  siehe Kapitel “6.5.12 Zeit manuell setzen / Schaltsekunde“ © MOBATIME 31 / 100 800870.09...
  • Seite 32 Offset/Stratum = 30 ms, Offset der Zeitquelle 150 ms  Stratum = 5  Max. Offset zu Zeitquelle um Zeit beim Aufstarten gültig zu setzen in  (0 – 1’000'000 Korrektur der Zeitquelle (nur bei DCF), +/- 60'000 ms Beschrieb Zeitquelle siehe Kapitel “8 Zeitverwaltung“ © MOBATIME 32 / 100 800870.09...
  • Seite 33  Mode der Zeithaltung = 0: Zeit wird langsam nachgeführt Mode der Zeithaltung = 1: Zeit wird sofort gesetzt Wichtig: Für den Redundanten Betrieb sollte der RTC-Mode ausgeschalten sein! Beschrieb Zeithaltung und Zeitnachführung siehe Kapitel “8 Zeitverwaltung“ © MOBATIME 33 / 100 800870.09...

  • Seite 34: Redundanter Betrieb

    LAN 1 verwendet werden. Falls dies nicht möglich ist, muss der redundante Mode 2 gewählt werden. Der LAN Link wird zur internen Kommunikation zwischen den zwei Servern verwendet. Er ist keine Redundanz zum optischen Link. © MOBATIME 34 / 100 800870.09...
  • Seite 35 Übersicht über die konfigurierten NTP Zeitquellen. Auswahl zur Konfiguration 5.-6. Übersicht über die konfigurierten NTP Broadcast-Adressen. Auswahl zur Konfiguration NTP Authentifizierung: Wechselt in das Menü “NTP AUTHENTIFIZIERUNG“ Information über eine für die NTP-Nebenuhren konfigurierte Multicast-Adresse. © MOBATIME 35 / 100 800870.09...
  • Seite 36 Trimmung ungenau werden kann. Maxpoll und Minpoll auf automatisch kann zu ungenügenden Synchronisations-Genauigkeiten führen. Die spezifizierten Genauigkeiten wurden mit Minpoll = 3 und Maxpoll = 6 gemessen. Wann immer möglich, soll die Einstellung Server benützt werden. © MOBATIME 36 / 100 800870.09...
  • Seite 37 Anzahl Router über welche das Multicastpaket weitergeleitet werden soll: für einfache Netzwerke ohne Router 1 eingeben, für 1 Router Wert 2 eingeben. 4. Authentifizierungs-Key: aus, Key-Nummer, Autokey Wichtig: Alle Änderungen führen zu einem Neustart des NTP-Servers. © MOBATIME 37 / 100 800870.09...
  • Seite 38 MV Server Zertifikat von /ram clear_ram löschen der Zertifikate in /ram clear_keys löschen der Zertifikate im NTP-Key-Verzeichnis Beispiel: export_iff myPassword exportiert das IFF Client Zertifikat nach /ram *MV-Schema ist im Moment nicht verfügbar © MOBATIME 38 / 100 800870.09...
  • Seite 39 Unter Alarme können die Einstellungen für die folgenden Funktionen vorgenommen werden:  Alarmrelais  siehe Kapitel 6.5.14  E-Mail  siehe Kapitel 6.5.16  SNMP-Traps  siehe Kapitel 6.5.17  Alarmeingang  siehe Kapitel 6.5.18 © MOBATIME 39 / 100 800870.09...

  • Seite 40: Alarmrelais

    Alle Alarme mit “Fehler bitxx“ sind noch nicht belegt. Die Beschreibung der einzelnen Fehler befindet sich im Anhang "C Alarmliste". Die Alarmmasken für die verschiedenen Anwendungen (E-Mail, SNMP, SNMP-Traps, Alarmrelais) können unterschiedlich sein. © MOBATIME 40 / 100 800870.09...
  • Seite 41 ENTER ohne Eingabe einer Adresse löscht den Eintrag. Mit ENTER kann zur Seite 2 gewechselt werden. Wichtig: Zum Versenden von E-Mails ist die Konfiguration eines Gateways nötig (siehe Kapitel "6.5.20 Netzwerk"). Dies kann über DHCP oder manuell gesetzt werden. © MOBATIME 41 / 100 800870.09...
  • Seite 42 12. Benutzername (nur für Authentifizierungsmode 1-4) 13. Passwort (nur für Authentifizierungsmode 1-4) Mit ENTER kann zur Seite 1 gewechselt werden. Format einer Fehlermeldung über E-Mail: Event <Alarm 03 set: Ausfall Speisung 1> Time <11:26:45 10.01.07> Hostname <DTS4138 (10.241.0.30)> © MOBATIME 42 / 100 800870.09...
  • Seite 43 Wichtig: Zum Versenden von SNMP-Traps ist die Konfiguration eines Gateways nötig (siehe Kapitel 6.5.20 Netzwerk). Dies kann über DHCP oder manuell gesetzt werden. Wichtig: Jede Konfigurationsänderung führt zu einem Neustart des DTS SNMP- Agents. © MOBATIME 43 / 100 800870.09...

  • Seite 44: Alarmeingang

    2. Port auf dem Auswertesystem (normalerweise 162). 3. SNMP Version: 1=SNMP V1, 2=SNMP V2c Wichtig: Jede Konfigurationsänderung führt zu einem Neustart des DTS SNMP- Agents. 6.5.18 Alarmeingang Beschreibung der Funktionalität Alarmeingang. 1. Mode aus, ein oder invertiert ein © MOBATIME 44 / 100 800870.09...

  • Seite 45: Generelle Einstellungen

    Zeitzone für die Anzeige sowie alle Alarmlogs, E-Mail und SNMP einstellen.  siehe Kapitel 6.5.25 Zeitzonen-Auswahl. Power: 0=Einfache Speisung, 1=Redundante Speisung (siehe Kapitel “10 Speisungsvarianten“) Passwort für das Menü (Benutzer dts) eingeben (max. 15 Zeichen). Es muss ein Passwort konfiguriert sein. © MOBATIME 45 / 100 800870.09...
  • Seite 46 Zum Betrieb einer Multicast-Kommunikation (NTP und Zeitzonenserver) sowie für Mail und SNMP ist die Konfiguration eines Gateways nötig. Dies kann über DHCP oder manuell gesetzt werden. Notfalls, wenn kein Gateway verfügbar ist, kann die eigene IP als Gateway eingetragen werden. © MOBATIME 46 / 100 800870.09...
  • Seite 47 Ein DHCP renew kann auch über diesen Punkt ausgelöst werden. Wichtig: DHCP ein, ohne verfügbaren DHCP Server, führt zu längerer Bootzeit (<75 Sec.) des DTS 4138. 2.-5. IP-Adresse, Subnet-Maske, Gateway und DNS-Server einstellen. Format = 10.240.98.7 © MOBATIME 47 / 100 800870.09...
  • Seite 48 Autoconf ein oder aus DHCPv6 ein oder aus IP-Adresse mit Prefix im IPv6-Format z.B. 2001:2345:6789::12:1:34/64 Gateway im IPv6-Format IPv6-DNS-Server 6.5.21 Dienste (Netzwerkdienste FTP, Telnet, SSH..) Konfiguration der Netzwerkdienste: 1.-3. Ein- oder Ausschalten der einzelnen Dienste. © MOBATIME 48 / 100 800870.09...
  • Seite 49 5. Konfiguration der SNMP V1 / V2c-spezifischen Einstellungen. Siehe Kapitel “6.5.23 SNMP V1 / V2c“ 6. Konfiguration der SNMP V3-spezifischen Einstellungen. Siehe Kapitel “6.5.24 SNMP V3“ Wichtig: Jede Konfigurationsänderung führt zu einem Neustart des DTS SNMP- Agents. © MOBATIME 49 / 100 800870.09...
  • Seite 50 6.5.23 SNMP V1 / V2c 1. Community String für read only (Gruppenzugehörigkeit für GET). Standard: romobatime. 2. Community String für read/write (Gruppenzugehörigkeit für GET/PUT). Standard: rwmobatime. Wichtig: Jede Konfigurationsänderung führt zu einem Neustart des DTS SNMP- Agents. © MOBATIME 50 / 100 800870.09...
  • Seite 51 Jede Konfigurationsänderung führt zu einem Neustart des DTS SNMP- Agents. Benutzerkonfiguration SNMP V3: 1. Passwort für Authentifizierung (MD5) und "Privacy" (DES). 8 - 40 Zeichen 2. Minimaler Security-Level: 1=noauth (keine Authentifizierung) 2=auth (nur Authentifizierung) 3=priv (Authentifizierung und Privacy) © MOBATIME 51 / 100 800870.09...
  • Seite 52 1. - 3. Include View-Pfade in der Form .1.3.6.1.4.1.13842.4 (z.B. DTS) oder .iso (kompletter SNMP ISO-Pfad). 4. - 6. Exclude View-Pfade: analog include. Wichtig: Jede Konfigurationsänderung führt zu einem Neustart des DTS SNMP- Agents. © MOBATIME 52 / 100 800870.09...

  • Seite 53: Zeitzonen-Auswahl

    Es kann nur eine Zeitzone selektiert sein. Die selektierte Zeitzone wird mit einem * angezeigt. Die Seite kann mit ESC verlassen werden. Die Änderungen werden erst auf der überliegenden Menüseite gespeichert oder zurückgesetzt. © MOBATIME 53 / 100 800870.09...
  • Seite 54 5. Wiederherstellen der gesamten Konfiguration ab lokal gespeicherter Sicherung. 6. Wiederherstellen der gesamten Konfiguration auf Werkseinstellungen. 7. DTS 4138 neu starten. 8. Telegramm-Dateien auf den DTS 4138 kopieren.  siehe Kapitel "7.10 Telegramm-Dateien auf den DTS 4138.timeserver kopieren". Siehe auch Kapitel "7 Updates". © MOBATIME 54 / 100 800870.09...

  • Seite 55: Update Von Images Mit Moba-Nms

    Updatevorgang auf dem DTS 4138 starten. Meldung "Update wird ausgeführt" erscheint und zugleich wird auf der Kommandozeile “Bitte warten!>“ angezeigt. Es werden sämtliche Images geschrieben. Der DTS 4138 startet nach Abschluss des Update automatisch neu. Telnet oder SSH muss neu gestartet werden. © MOBATIME 55 / 100 800870.09...

  • Seite 56: Update Von Anwendungen Oder Konfigurationen Per Ftp

    Sticks. Das Update muss gestartet werden, bevor die Hauptanzeige wieder erscheint im Display (timeout). 3. Wird ein Update des Images dts4138cfg.img oder dts4138v2cfg.img gemacht, so kann die Konfiguration des DTS 4138 und die Telegrammdateien überschrieben © MOBATIME 56 / 100 800870.09...

  • Seite 57: Update Von Anwendungen Oder Konfigurationen Per Usb

    Umständen unterbrochen werden. Bei einem Unterbruch wird die Software auf dem DTS 4138 zerstört und kann nur noch werkseitig repariert werden. Um Fehler beim Update auszuschliessen, sollen nach dem Updatevorgang die Versionen kontrolliert werden. © MOBATIME 57 / 100 800870.09...
  • Seite 58 Konqueror / Dolphin Start  Ausführen: Explorer (Dateimanager): Programme (Beispiele) CuteFTP Kbear SFTP-Verbindung SFTP= SSH File Transfer Protocol SFTP-Tools Windows 7, 8, 10 Linux (Suse, Redhat) Im System integriert Konqueror / Dolphin (Dateimanager): Programme (Beispiele) WinSCP © MOBATIME 58 / 100 800870.09...

  • Seite 59: Scp-Verbindung

    Windows Datei Explorer: ftp://dts@“IP-Adresse“) (als Benutzer dts). Ins DTS 4138-Verzeichnis /etc wechseln. Die Datei dts4138.conf (Konfiguration) auf den Bedien-PC sichern (z.B. auf den Desktop oder in Eigene Dateien kopieren). Zusätzlich allfällige Telegrammdateien aus dem Verzeichnis /var/local/dts sichern © MOBATIME 59 / 100 800870.09...

  • Seite 60: Telegramm-Dateien Auf Den Dts 4138.Timeserver Kopieren

    Wird die gesicherte Konfiguration ohne MOBA-NMS auf einen anderen DTS 4138 kopiert, muss u. U. die IP-Adresse nach dem Download geändert werden. 7.10 Telegramm-Dateien auf den DTS 4138.timeserver kopieren Telegramm-Dateien können per FTP oder mittels USB-Stick analog den vorherigen Beschreibungen auf den DTS 4138 kopiert werden.
  • Seite 61 Kapitel 6.5.2 DCF – Ausgang Kapitel 6.5.3 DCF / Puls / Frequenzausgang Kapitel 6.5.5 IRIG / AFNOR / DCF-FSK– Ausgang Kapitel 6.5.4 Serielle Schnittstelle Kapitel 6.5.6 NTP-Nebenuhren / Zeitzonenserver Kapitel 6.5.19 Generelle Einstellungen NTP ist immer UTC © MOBATIME 61 / 100 800870.09...

  • Seite 62: Zeitübernahme

    0..15, Konfigurierbares Fix-Stratum, 0 = auto St_max: 1..16, Konfigurierbares Fix-Stratum, 0 = auto t_current[s]: aktuelle Zeit t_lastsynch [s]: Zeit der letzten Synchronisation Tst: Offset per Stratum, 0..40'000 [ms], Vorgabe Zeitabweichung für Stratumänderung um 1 Tdiff: aktuelle Zeitdifferenz in ms © MOBATIME 62 / 100 800870.09...

  • Seite 63: Zeitübernahme Ab Externer Afnor-A/C, Irig-B12X-Quelle

    Zeitserver  NTP v4 (kompatibel mit v3) nach RFC 1305, RFC 5905 (Port 123)  SNTP (UDP), RFC2030 (Port 123)  TIME (TCP/UDP), RFC 868 (Port 37)  DAYTIME (TCP/UDP), RFC 867 (Port 13) © MOBATIME 63 / 100 800870.09...

  • Seite 64: Ntp-Authentifizierung

    (Kapitel 6.5.11 NTP-Server). Der NTP-Service des anderen Geräts (z.B. Server, PC...) muss zusätzlich konfiguriert werden. Bei Standard NTP geschieht dies über die ntp.conf-Datei: # path for key file keys /etc/ntp/ntp.keys trustedkey 1 2 3 4 5 6# define trusted keys © MOBATIME 64 / 100 800870.09...

  • Seite 65: Ntp Autokey

    Studium der Funktionalität. Autokey wird in http://www.cis.udel.edu/~mills/proto.html oder auf der NTP-Homepage http://www.ntp.org beschrieben. Autokey ist im Moment in einem IETF-Draft definiert: http://www.ietf.org/internet-drafts/draft-ietf-ntp-autokey-04.txt Die Konfiguration von Autokey wird in http://support.ntp.org/bin/view/Support/ConfiguringAutokey oder in http://www.ntp.org/ntpfaq/NTP-s-config-adv.htm#S-CONFIG-ADV-AUTH beschrieben. © MOBATIME 65 / 100 800870.09...

  • Seite 66: Redundanter Betrieb Von 2 Dts 4138.Timeserver

    8.11 Redundanter Betrieb von 2 DTS 4138.timeserver Für den redundanten Betrieb werden zwei DTS 4138-Geräte über Lichtleiter synchronisiert. Dazu wird in beide Geräte ein mini GBIC-Modul gesteckt und über LWL verbunden (siehe Anhang H Technische Daten): mini GBIC Modul Beide Geräte müssen im redundanten Betrieb einen GPS-Empfänger haben. Die beiden Geräte werden für den redundanten Mode konfiguriert, sind aber grundsätzlich...
  • Seite 67 2 LAN Mode Die beiden redundanten DTS 4138 befinden sich nicht im gleichen Netzwerk. Die Entscheidung der Rollen (Master, Slave) geschieht ausschliesslich über den opt. Link. RTC soll für den redundanten Modus ausgeschaltet werden. © MOBATIME 67 / 100 800870.09...
  • Seite 68 SNMP V2c,V3: DTS-COMMON (Datei: DTS-COMMON-MIB.TXT) Allgemeine DTS-Definitionen, wird immer benötigt DTS4138 (DTS4138-MIB.TXT) Gerätespezifische DTS-Definitionen Die MIB-Files können mit FTP ab dem DTS 4138 kopiert werden (FTP-Anwendung siehe Kapitel “7.6 FTP Verbindung“): DTS-MIB: /etc/snmp/mibs/ Standard-MIBS: /usr/share/snmp/mibs/ © MOBATIME 68 / 100 800870.09...

  • Seite 69: Gerätekonfiguration Mit Snmp

    Diese Notification wird immer ausgesendet, sobald SNMP aktiviert und eine Empfängeradresse konfiguriert ist. 9.3.2 Shutdown [dts4138Shutdown] Wird ausgesendet, wenn der Subagent für das DTS gestoppt wird. Diese Notification wird immer ausgesendet, sobald SNMP aktiviert und eine Empfängeradresse konfiguriert ist. © MOBATIME 69 / 100 800870.09...
  • Seite 70 Die ConfigChangedTime-Variablen zeigen die Zeit der letzten Änderung der entsprechenden Konfigurationsgruppe als TimeTicks-Wert in 1/100-Sekunden. Das Management-System kann auf Grund dieser Zeitwerte entscheiden, welche Konfigurationen neu geladen werden müssen. Die Gruppen und die zugehörigen Parameter werden im Anhang “G Parameter“ aufgeführt © MOBATIME 70 / 100 800870.09...
  • Seite 71 Nr des Alarmbit (0..63) 0 = Alarmbit wurde gelöscht dts4138TrapAlMsgErrorState Byte 1 Byte 1 = Alarmbit wurde gesetzt 946684805 dts4138TrapAlMsgErrorTime Unsigned 4 Bytes PC-Zeit in Sekunden seit 01.01.1970 00:00:00 Failure supply 1 dts4138TrapAlMsgErrorText Text 59 Bytes Fehlertext © MOBATIME 71 / 100 800870.09...
  • Seite 72 Blockschaltbild der Speisung: processor board U, I, control U, I, power control fail DC in 1 24VDC Supervision logic supply +20%-10% DC/DC 24VDC out (e.g. GPS 4500) DC in 2 24VDC Supervision power +20%-10% © MOBATIME 72 / 100 800870.09...
  • Seite 73 Ethernet, 10/100Mbit halb- oder vollduplex Nur abgeschirmte Kabel benutzen! Wichtig: Wird nur eine LAN Schnittstelle verwendet so muss dies immer LAN 1 sein! USB - Anschluss: Stecker: USB-Host Wichtig: Nur für Operationen mit einem USB-Stick zugelassen! © MOBATIME 73 / 100 800870.09...

  • Seite 74: Anschlüsse (Rückansicht)

    Verbindungslänge max. 3m IRIG-In AFNOR-A/C, IRIG-B12x-Synchronisations-Eingang IRIG 12x BNC: IRIG-B12x-Ausgang AFNOR-A/C, IRIG-B1xx und DCF-FSK-Ausgang der IRIG- Linie 1 Channel 1 DTS-Extension DTS-Extension-Bus Extension Alarm Eingang: Common + Alarm In + 18 - 36 VDC © MOBATIME 74 / 100 800870.09...
  • Seite 75 < 1mA @20VDC DCF-Ausgang - DC-Ausgang + DC-Ausgang für GPS 4500 28 VDC, max. 200 mA DC-Ausgang GND DTS-Link Optische Verbindung zu einem 2. DTS 4138 Mini GBIC Einschub Nur optional vorhanden, für Spezialanwendungen © MOBATIME 75 / 100 800870.09...

  • Seite 76: Federklemmen Steckbar

    GPS / GNSS 4500 grün GNSS 3000 gemäss Manual Bx-800813 Kap. 9.2 Anschluss Schemata DCF Current Loop IRIG-B00x Digital Ausgang TTL-Anschluss IRIG Digital Ausgang TTL (00x) IRIG Digital Ausgang TTL invertiert (00x) © MOBATIME 76 / 100 800870.09...
  • Seite 77 Sun. Mar. (02:00) Sun. Nov. (02:00) La Paz Bogota, Lima, Quito New York, Eastern Time (US & Canada) Sun. Mar. (02:00) Sun. Nov. (02:00) Chicago, Central Time (US & Canada) Sun. Mar. (02:00) Sun. Nov. (02:00) © MOBATIME 77 / 100 800870.09...
  • Seite 78 Die Tabelle der einzelnen Zeitzonen wird je nach Bedarf aktualisiert. Die jeweils aktuellen Tabellen sind unter der Adresse: www.mobatime.com  Customer Area  Customer Support  Support Resources  Software Tools  Time Zone Table zum Herunterladen verfügbar. Falls Ihr Gerät mit einer neueren Version als in diesem Handbuch beschrieben ausgerüstet ist, sollte die aktuelle Tabelle...
  • Seite 79 Wechsel Slave->Master Slave prüfen. Nur im Slave-Mode: Quellen überprüfen 6.5.10 Offset Quelle (Slave) Differenz von Slave Zeit zu lokaler Zeitquelle zu gross Ausfall lokale Zeitquelle Nur im Slave-Mode: Quellen überprüfen 6.5.8 Fehler bit35 Nicht verwendet © MOBATIME 79 / 100 800870.09...
  • Seite 80 Nicht verwendet Fehler bit56 Nicht verwendet Fehler bit57 Nicht verwendet Fehler bit58 Nicht verwendet Fehler bit59 Nicht verwendet Fehler bit60 Nicht verwendet Fehler bit61 Nicht verwendet Fehler bit62 Nicht verwendet Fehler bit63 Nicht verwendet © MOBATIME 80 / 100 800870.09...
  • Seite 81  Die Quarz-Drift wird fortlaufend gemessen und Drift (ppm) des Die angezeigte Drift im Menü Status  Zeit  ZEITINFOR- Quarzes zu hoch korrigiert. Nach der Erstinbetriebnahme kann MATION UND STATUS ist es bis zu 24 Stunden dauern (mit GPS- © MOBATIME 81 / 100 800870.09...
  • Seite 82 Die Software-Version lässt sich unter dem Menü 1 STATUS  9 Software Versionen abfragen. Ort und Datum des Einkaufs und der Inbetriebsetzung des Geräts. Möglichst detaillierte Problembeschreibung: Beschreibung der Störung, mögliche Ursachen, bereits getroffene Massnahmen, Beschreibung des Systemumfelds, usw. © MOBATIME 82 / 100 800870.09...

  • Seite 83: Serielle Telegramme

    2.08 2.29 2.29 2.50 9600 bit/s 0.94 1.04 1.04 1.15 1.04 1.15 1.15 1.25 19200 bit/s 0.47 0.52 0.52 0.57 0.52 0.57 0.57 0.63 38400 bit/s 0.23 0.26 0.26 0.29 0.26 0.29 0.29 0.31 © MOBATIME 83 / 100 800870.09...
  • Seite 84 Beschreibung: Bereich: Format: ;-------|-----------------------|-----------|------ ;MSE (Millisekunde) (0..999) ;HSE (Hundertstelssekunde) (0..99) ;ZSE (Zehntelssekunde) (0..9) ;SEK (Sekunde) (0..59) ;MIN (Minute) (0..59) ;STD (12h oder 24h Format) (0..12) oder(0..24) 1B (siehe !PM!) ;JAR (Jahr) (0..99) oder (1990..2089) © MOBATIME 84 / 100 800870.09...
  • Seite 85 Stunde ('00..23') ;mm = Minute ('00..59') ;ss = Sekunde ('00..59') ;Bsp.1 Telegrammausgabe jede Sekunde !TI!s! ;Bsp.2 Telegrammausgabe täglich um 13:00:00 Uhr !TI!d!13:00:00! ;Bsp.3: Der Intervall der periodischen Zeitausgabe soll 5 Sekunden betragen: !TI!p!00:00:05! ;-------------------------------------------------------------------- © MOBATIME 85 / 100 800870.09...
  • Seite 86 ;-- Bereich für Checksummenberechnung-------------------------------- !CK!aa,bb! ;aa = erster berücksichtigter Charakter (Telegram Startposition: 0) ;bb = letzter berücksichtigter Charakter + 1 ;Fehlt !CK! so wird die Checksumme über das ganze Telegramm bis zur ;Checksummenposition gebildet. ;-------------------------------------------------------------------- © MOBATIME 86 / 100 800870.09...
  • Seite 87 2) Wird ein File mit dem gleichen Namen, wie ein auf der CTC gespeichertes auf die CTC geladen, so wird das gespeicherte ÜBERSCHRIEBEN. ;Bsp: !EE! @TELEDEF.TEL ;letzte Zeile ;-------------------------------------------------------------------- ;letzte Zeile (garantiert ein <CR> nach dem Filenamen) © MOBATIME 87 / 100 800870.09...
  • Seite 88 Source Code auf der entsprechenden Projektseite nachgelesen werden. Lizenztexte GPL, BSD und MIT: GPL Version 2: http://www.gnu.org/licenses/gpl-2.0.html BSD: http://www.opensource.org/licenses/bsd-license.php http://www.opensource.org/licenses/mit-license.php Der Source Code der unter GPL laufenden OpenSource-Projekte kann bei der Moser-Baer AG (support@mobatime.com) angefragt werden. Der Bearbeitungsaufwand wird verrechnet! © MOBATIME 88 / 100 800870.09...
  • Seite 89 Puls –Out Mode (Aus, DCF, Pulse) dts4138OutLineDCFMode Timezone dts4138OutLineDCFTimezone Pulsinterval (sekündlich, dts4138OutLineDCFPulseType minütlich..) Pulsetime dts4138OutLineDCFPulseTime Pulseperiode dts4138OutLineDCFPulsePeriod Korrektur des Ausgangs dts4138OutLineDCFPulseCorrection Frequenz 1000 dts4138OutLineDCFFrequency IRIG / DCF- dts4138OutLineIRIG FSK-Out Mode (Aus, IRIG) dts4138OutLineIRIGIRIGMode © MOBATIME 89 / 100 800870.09...
  • Seite 90 All set: FF FF FF FF FF dts4138RelayAlarmMask FF FF FF Mode Alarmeingang dts4138AlarmInput NTP / Zeit- dts4138TimeHandling empfang Zeitquelle: 2 (GPS, DCF) dts4138TimeSource Zeitquelle 0 (UTC) dts4138TSType Timezone Konfig. Stratum 50ms Stratum dts4138TSStratumMode © MOBATIME 90 / 100 800870.09...
  • Seite 91 HW code dts4138ProdInfoHWCode HW name dts4138ProdInfoHWName Firmware version dts4138ProdInfoFirmwareVer System Info DTS state dts4138SysStatus DTS alarms dts4138SysAlarms Alarm relay state SNMP alarms (masked) Trap Info Trap state Trap alarm number Trap error state © MOBATIME 91 / 100 800870.09...
  • Seite 92 IP2 v6 dts4138NetInfoxIPv6Addr2 GW v6 dts4138NetInfoxIPv6Gateway Commands dts4138SystemMaintenance Update cmd. dts4138SysUpdateCmd Backup cmd. dts4138SysBackupCmd Restore cmd dts4138SysRestoreCmd Restore default cmd dts4138SysDefaultCmd Restart cmd dts4138SysRestartCmd Copy files cmd dts4138SysCopyFiles Set all config changed dts4138SysAllChanged © MOBATIME 92 / 100 800870.09...

  • Seite 93: Technische Daten

    Nur abgeschirmtes Kabel erlaubt. IP Konfiguration DHCP, Statische IP, IPv4, IPv6 Netzwerkdienste UDP, Port 123 Siehe Zeitserver SNTP UDP, Port 123 Siehe Zeitserver TIME TCP/UDP, Port 37 Siehe Zeitserver DAYTIME TCP/UDP, Port 13 Siehe Zeitserver © MOBATIME 93 / 100 800870.09...
  • Seite 94 -Pulse: sek., min., std., oder benutzerdefiniert -Frequenz: 1Hz.. 5MHz (über 2MHz kein Rechtecksignal mehr möglich) 2 unterschiedliche elektrische Ausgänge mit dem gleiche Signal: -Passiver Current Loop Ausgang, Optokoppler: I =10 mA / U =50 VDC max. max. -RS422 © MOBATIME 94 / 100 800870.09...
  • Seite 95 Grössere Kabellängen können mit dem LX Standard erreicht werden. Display 2 Zeilen a 16 Zeichen zur Anzeige von Statusinformationen. DC-Speisespannung 24 VDC +20% / -10% / ; 0.7 A ; 10 W Speisungssausgang DC in Spannung -2 V, max. 400 mA © MOBATIME 95 / 100 800870.09...
  • Seite 96 DES – Data Encryption Standard Multicast Adresse DHCP Multicast NTP DHCPv6 Display Netzwerk-Dienste 48, 93 DTS (Distributed Time System) Netzwerkkonfiguration DTS Link 34, 66, 74, 75, 95 Neustart 15, 54 Notification Echtzeituhr NTP als Backup-Zeitquelle 35, 63 © MOBATIME 96 / 100 800870.09...
  • Seite 97 43, 49 Zeitübernahme SNMP Notification Zeitverwaltung 31, 61, 62 SNMP Traps 43, 69 Zeitzone 61, 77 SNMP Zugriffskonfiguration Zeitzone für angezeigte Zeit SNTP Zeitzonen-Auswahl Software Update 55, 56 Zeitzonenserver Softwareversion Zeitzonentabelle Speisung Speisung einstellen © MOBATIME 97 / 100 800870.09...

  • Seite 98: Anschlusstabelle (Zum Ausfüllen)

    Anschlusstabelle (zum Ausfüllen) Linie Typ Bezeichnung Beispiel: Linie Typ Bezeichnung DCF DCF out DCF für Hauptuhr ETC1 © MOBATIME 98 / 100 800870.09...
