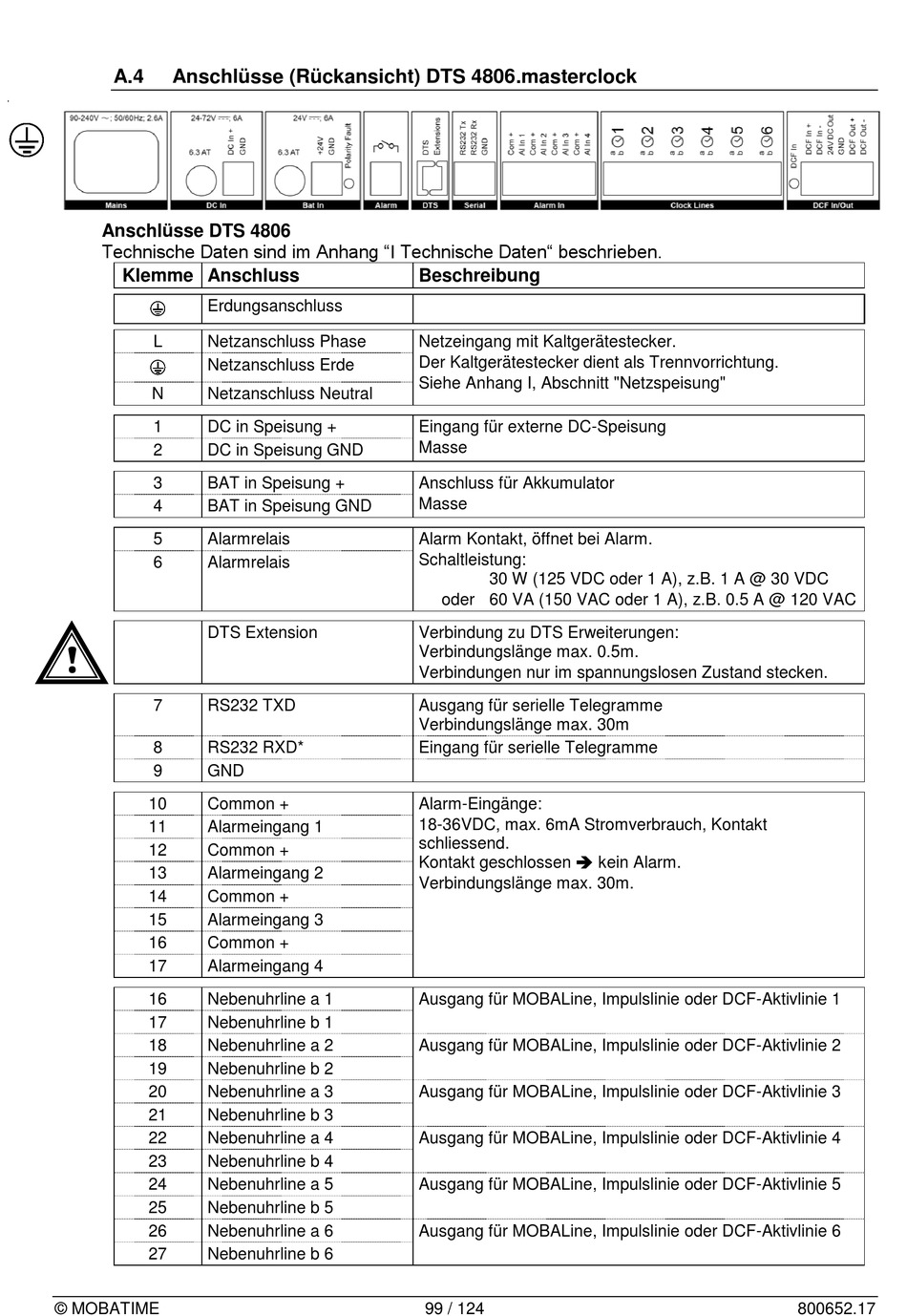

A.4 Anschlüsse (Rückansicht) DTS 4806.masterclock
Anschlüsse DTS 4806
Technische Daten sind im Anhang "I Technische Daten" beschrieben.
Klemme Anschluss
Erdungsanschluss
L Netzanschluss Phase
Netzanschluss Erde
N Netzanschluss Neutral
1 DC in Speisung +
2 DC in Speisung GND
3 BAT in Speisung +
4 BAT in Speisung GND
5 Alarmrelais
6 Alarmrelais
DTS Extension
!
7 RS232 TXD
8 RS232 RXD*
9 GND
10 Common +
11 Alarmeingang 1
12 Common +
13 Alarmeingang 2
14 Common +
15 Alarmeingang 3
16 Common +
17 Alarmeingang 4
16 Nebenuhrline a 1
17 Nebenuhrline b 1
18 Nebenuhrline a 2
19 Nebenuhrline b 2
20 Nebenuhrline a 3
21 Nebenuhrline b 3
22 Nebenuhrline a 4
23 Nebenuhrline b 4
24 Nebenuhrline a 5
25 Nebenuhrline b 5
26 Nebenuhrline a 6
27 Nebenuhrline b 6
© MOBATIME
Beschreibung
Netzeingang mit Kaltgerätestecker.
Der Kaltgerätestecker dient als Trennvorrichtung.
Siehe Anhang I, Abschnitt "Netzspeisung"
Eingang für externe DC-Speisung
Masse
Anschluss für Akkumulator
Masse
Alarm Kontakt, öffnet bei Alarm.
Schaltleistung:
30 W (125 VDC oder 1 A), z.B. 1 A @ 30 VDC
oder 60 VA (150 VAC oder 1 A), z.B. 0.5 A @ 120 VAC
Verbindung zu DTS Erweiterungen:
Verbindungslänge max. 0.5m.
Verbindungen nur im spannungslosen Zustand stecken.
Ausgang für serielle Telegramme
Verbindungslänge max. 30m
Eingang für serielle Telegramme
Alarm-Eingänge:
18-36VDC, max. 6mA Stromverbrauch, Kontakt
schliessend.
Kontakt geschlossen  kein Alarm.
Verbindungslänge max. 30m.
Ausgang für MOBALine, Impulslinie oder DCF-Aktivlinie 1
Ausgang für MOBALine, Impulslinie oder DCF-Aktivlinie 2
Ausgang für MOBALine, Impulslinie oder DCF-Aktivlinie 3
Ausgang für MOBALine, Impulslinie oder DCF-Aktivlinie 4
Ausgang für MOBALine, Impulslinie oder DCF-Aktivlinie 5
Ausgang für MOBALine, Impulslinie oder DCF-Aktivlinie 6
