Aufbau und Funktion
MIG/MAG-Schweißen
Einige Drahtelektroden (z. B. selbstschützender Fülldraht) sind mit negativer Polarität zu schwei-
ßen. In diesem Fall ist die Schweißstromleitung an der Schweißstrombuchse „ -", die Werkstück-
leitung an der Schweißstrombuchse „+" anzuschließen. Hinweise des Elektrodenherstellers be-
achten!

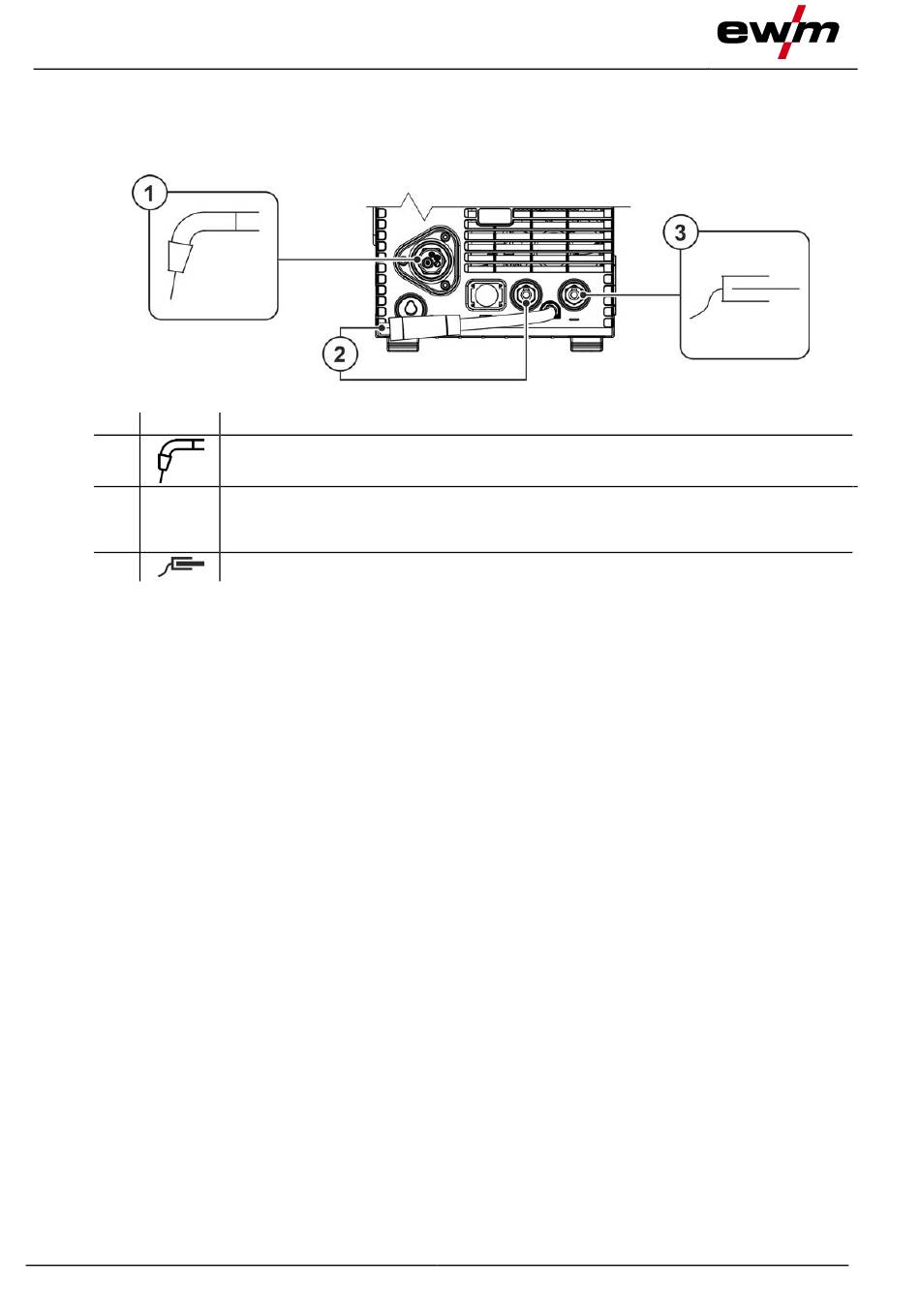

Pos. Symbol
1
2
3
• Polaritätswahlstecker in die Anschlussbuchse Schweißstrom "+" einstecken und durch Rechtsdrehung
verriegeln.
• Zentralstecker des Schweißbrenners in den Eurozentralanschluss einführen und mit Überwurfmutter
sichern.
• Kabelstecker der Werkstückleitung in die Anschlussbuchse, Schweißstrom „-" stecken und durch
Rechtsdrehung verriegeln.
Falls zutreffend:
• Brenner-Steuerleitungsstecker in Anschlussbuchse 19-polig stecken und verriegeln (nur MIG/MAG-
Brenner mit zusätzlicher Steuerleitung).
• Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
32
Beschreibung
0
Schweißbrenner
Polaritätswahlstecker, Schweißstromkabel
Interne Schweißstromzuleitung zum Schweißbrenneranschluss
• Anschlussbuchse Schweißstrom „+"
Werkstück
Abbildung 5-11
099-005698-EW500
16.6.2023
