UG2057913

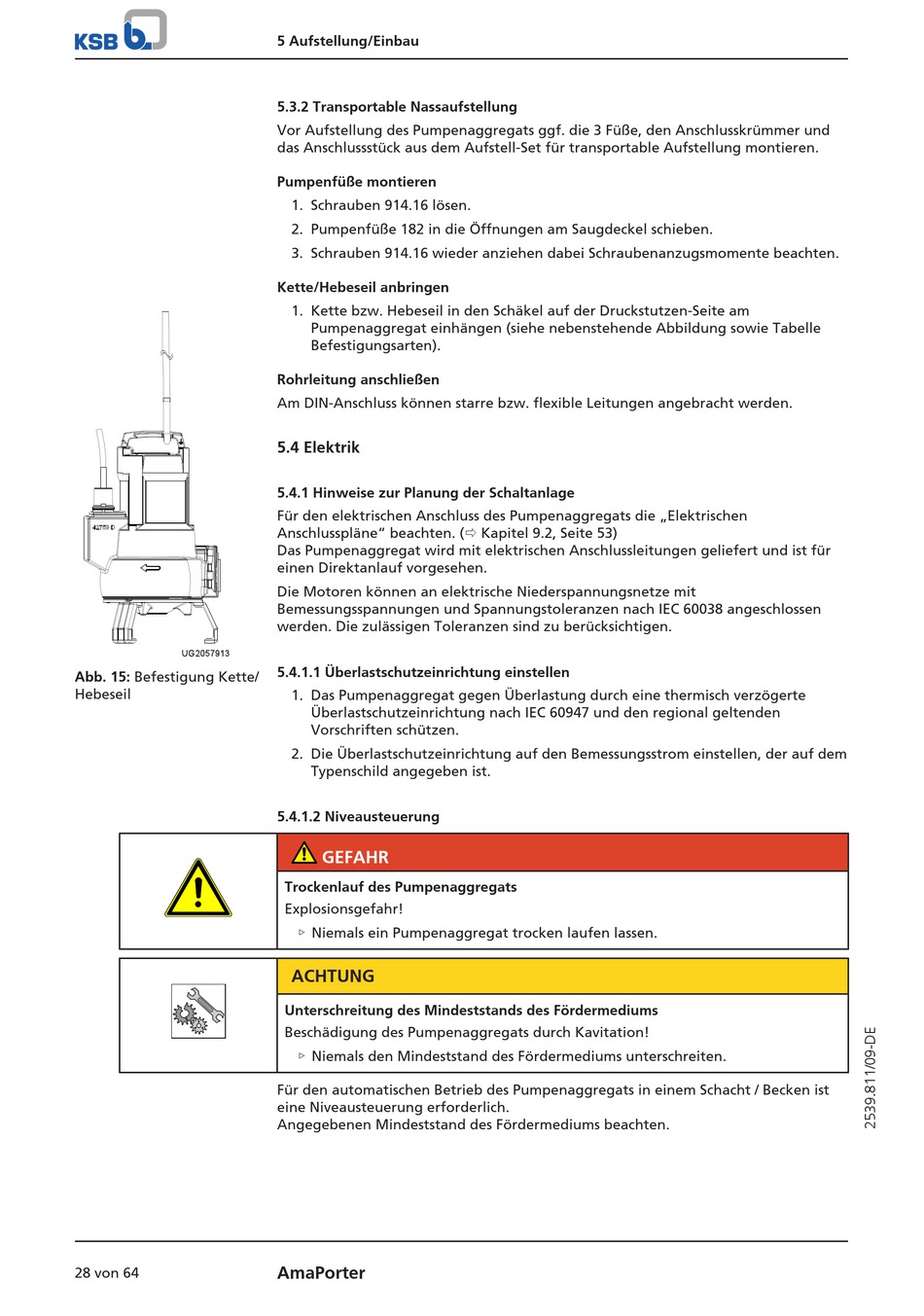

Abb. 15: Befestigung Kette/
Hebeseil
28 von 64
5 Aufstellung/Einbau
5.3.2 Transportable Nassaufstellung
Vor Aufstellung des Pumpenaggregats ggf. die 3 Füße, den Anschlusskrümmer und
das Anschlussstück aus dem Aufstell-Set für transportable Aufstellung montieren.
Pumpenfüße montieren
1. Schrauben 914.16 lösen.
2. Pumpenfüße 182 in die Öffnungen am Saugdeckel schieben.
3. Schrauben 914.16 wieder anziehen dabei Schraubenanzugsmomente beachten.
Kette/Hebeseil anbringen
1. Kette bzw. Hebeseil in den Schäkel auf der Druckstutzen-Seite am
Pumpenaggregat einhängen (siehe nebenstehende Abbildung sowie Tabelle
Befestigungsarten).
Rohrleitung anschließen
Am DIN-Anschluss können starre bzw. flexible Leitungen angebracht werden.
5.4 Elektrik
5.4.1 Hinweise zur Planung der Schaltanlage
Für den elektrischen Anschluss des Pumpenaggregats die „Elektrischen
Anschlusspläne" beachten. (ð Kapitel 9.2, Seite 53)
Das Pumpenaggregat wird mit elektrischen Anschlussleitungen geliefert und ist für
einen Direktanlauf vorgesehen.
Die Motoren können an elektrische Niederspannungsnetze mit
Bemessungsspannungen und Spannungstoleranzen nach IEC 60038 angeschlossen
werden. Die zulässigen Toleranzen sind zu berücksichtigen.
5.4.1.1 Überlastschutzeinrichtung einstellen
1. Das Pumpenaggregat gegen Überlastung durch eine thermisch verzögerte
Überlastschutzeinrichtung nach IEC 60947 und den regional geltenden
Vorschriften schützen.
2. Die Überlastschutzeinrichtung auf den Bemessungsstrom einstellen, der auf dem
Typenschild angegeben ist.
5.4.1.2 Niveausteuerung
GEFAHR
Trockenlauf des Pumpenaggregats
Explosionsgefahr!
▷ Niemals ein Pumpenaggregat trocken laufen lassen.
ACHTUNG
Unterschreitung des Mindeststands des Fördermediums
Beschädigung des Pumpenaggregats durch Kavitation!
▷ Niemals den Mindeststand des Fördermediums unterschreiten.
Für den automatischen Betrieb des Pumpenaggregats in einem Schacht / Becken ist
eine Niveausteuerung erforderlich.
Angegebenen Mindeststand des Fördermediums beachten.
AmaPorter
