Elektrischer Anschluss

Bevor Sie mit dem elek trischen Anschluss des Gerätes
beginnen, muss die Montage (¬Kap. 3) und der
hydraulische Anschluss (¬Kap. 4) der
Kondenswasserpumpe ecoLEVEL abgeschlossen sein.
Gefahr!
a
Lebensgefahr durch Stromschlag!
Bei nicht fachgerechter elektrischer
Installation besteht die Gefahr eines
Stromschlags und der Beschädigung des
Gerätes.
> Stellen Sie sicher, dass nur ein
anerkannter Fachhandwerker den
elektrischen Anschluss durchführt.
5.1 Übersicht über die elektrischen Anschlüsse
Vorsicht!
a
Fehlfunktionen bei unsachgemäßer Nut-
zung der Stecker!
Eine gleichzeitige Nutzung von X40- und
Pro E-Stecker führt zu Fehlfunktionen.
> Nutzen Sie ausschließlich eine der
genannten Anschlussarten zum
Anschluss des Sicherheits-Überlauf-
schalters.
3
2
1

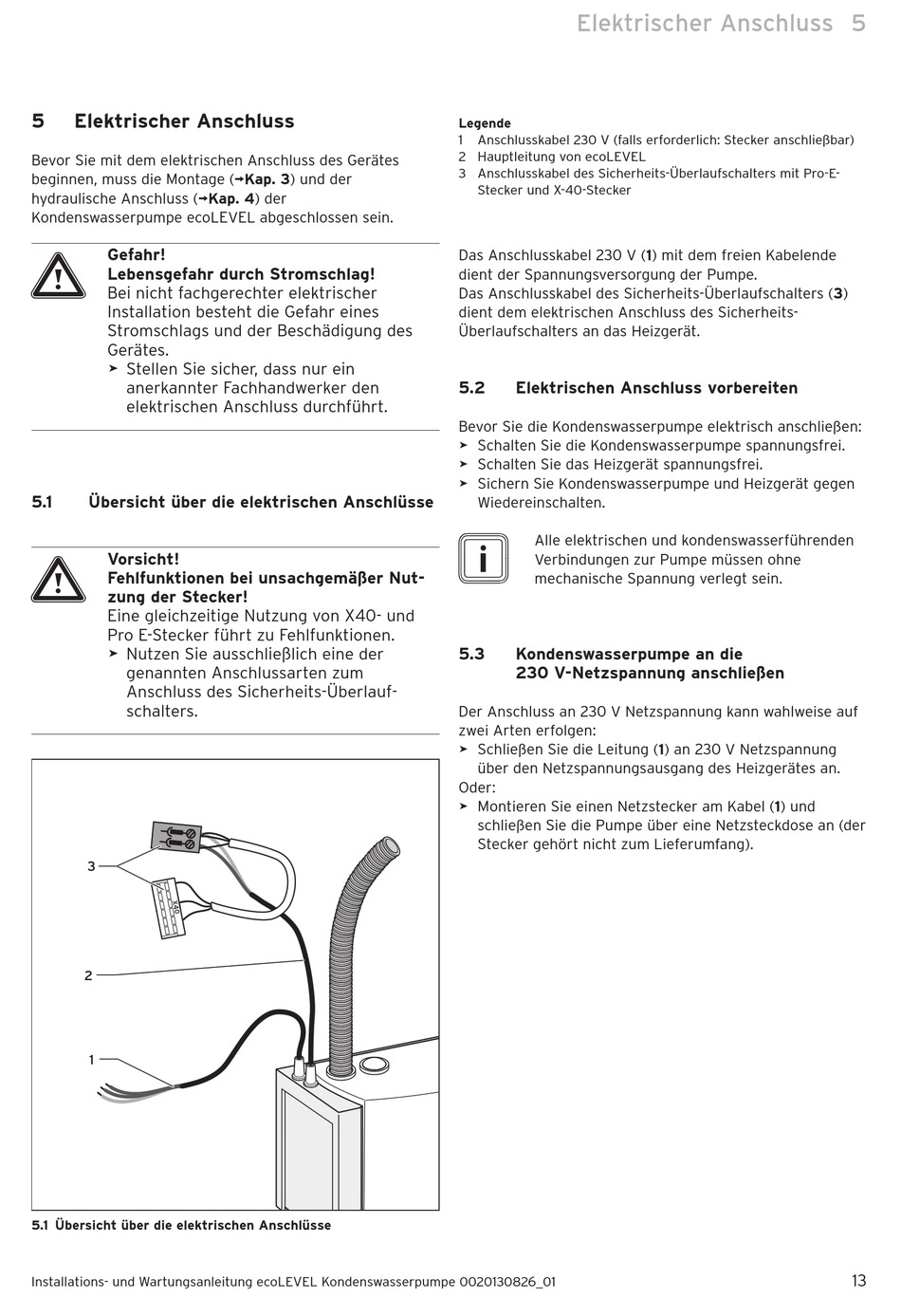

5.1 Übersicht über die elektrischen Anschlüsse
Installations- und Wartungsanleitung ecoLEVEL Kondenswasserpumpe 0020130826_01
Elektrischer Anschluss
Legende
1 Anschlusskabel 230 V (falls erforderlich: Stecker anschließbar)
2 Hauptleitung von ecoLEVEL
3 Anschlusskabel des Sicherheits-Überlaufschalters mit Pro-E-
Stecker und X-40-Stecker
Das Anschlusskabel 230 V (1) mit dem freien Kabelende
dient der Spannungsversorgung der Pumpe.
Das Anschlusskabel des Sicherheits-Überlaufschalters (3)
dient dem elektrischen Anschluss des Sicherheits-
Überlaufschalters an das Heizgerät.
5.2

Elektrischen Anschluss vorbereiten

Bevor Sie die Kondenswasserpumpe elektrisch anschließen:
> Schalten Sie die Kondenswasserpumpe spannungsfrei.
> Schalten Sie das Heizgerät spannungsfrei.
> Sichern Sie Kondenswasserpumpe und Heizgerät gegen
Wiederein schalten.
i
Alle elektrischen und kondenswasserführenden
Verbindungen zur Pumpe müssen ohne
mechanische Spannung verlegt sein.
5.3 Kondenswasserpumpe an die
230 V-Netzspannung anschließen
Der Anschluss an 230 V Netzspannung kann wahlweise auf
zwei Arten erfolgen:
> Schließen Sie die Leitung (1) an 230 V Netzspannung
über den Netzspannungsausgang des Heizgerätes an.
Oder:
> Montieren Sie einen Netzstecker am Kabel (1) und
schließen Sie die Pumpe über eine Netzsteckdose an (der
Stecker gehört nicht zum Lieferumfang).
