Montage

3 Montage
3.1

Montagevarianten

Die Kondenswasserpumpe kann auf zwei unterschiedliche
Weisen montiert werden. Für die zwei Montage varianten
sind unterschiedliche Einlaufschläuche erforderlich.
Montagevariante 1: Montage mit Kondensatwinkel/
Einlaufschlauch nicht von ecoLEVEL
Für Montagevariante 1 ist der Kondensatwinkel aus dem
Lieferumfang von ecoLEVEL bestimmt.
Den Einlaufschlauch aus dem Lieferumfang von ecoLEVEL
dürfen Sie für Montagevariante 1 nicht verwenden.
Für Montagevariante 1 können Sie einen Einlaufschlauch
verwenden, der z.B. im Lieferumfang folgender Geräte
enthalten ist:
– Neu trali sations einrichtung
– ecoPOWER 1.0
Wie Sie den Einlaufschlauch mit Kondensatwinkel anschlie-
ßen, erfahren Sie in Kap. 4.2.
> Beachten Sie außerdem die Anleitungen des Gerätes, zu
dem der verwendete Einlaufschlauch gehört
(Neutralisationseinrichtung, ecoPOWER 1.0).

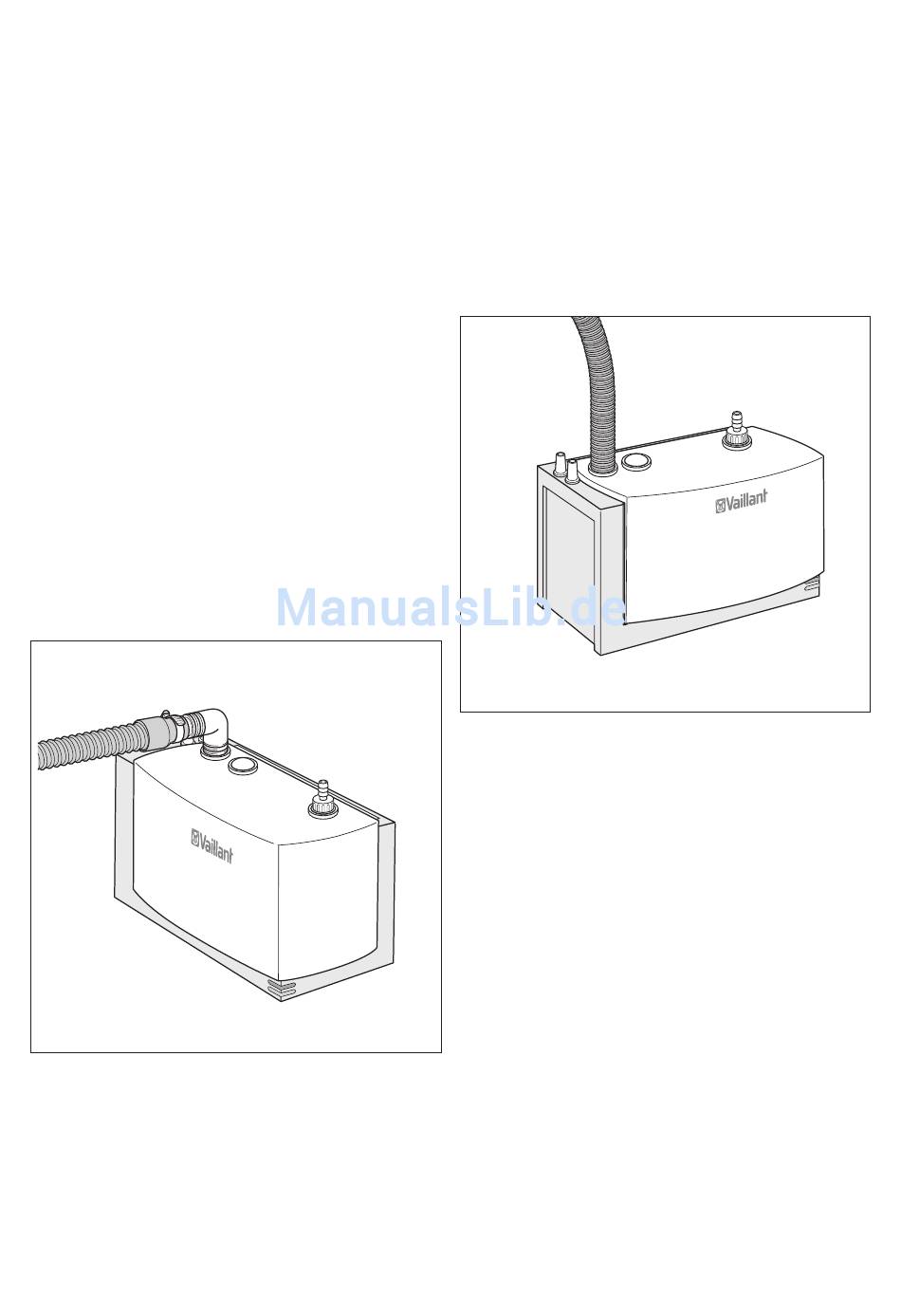

3.1 Kondenswasserpumpe mit Kondensatwinkel und
Einlaufschlauch
6
Montagevariante 2: Montage ohne
Kondensatwinkel/mit Einlaufschlauch von
ecoLEVEL
Der Einlaufschlauch aus dem Lieferumfang ist für
Montagevariante 2 bestimmt.
Den Kondensatwinkel aus dem Lieferumfang dürfen Sie für
Montagevariante 2 nicht verwenden.
Wie Sie den Einlaufschlauch ohne Kondensatwinkel
anschließen, erfahren Sie in Kap. 4.3.
3.2 Kondenswasserpumpe mit Einlaufschlauch (ohne
Kondensatwinkel)
