Sicherheits-Überlaufschalter Anschließen, Anschlussart A - Vaillant ecoLEVEL Installationsanleitung

Sicherheits-Überlaufschalter anschließen -
Anschlussart A:
Bei Anschlussart A können Sie den Sicherheits-
Überlaufschalter über die Varianten I., II. oder III.
(¬ Abb. 5.2) an den Kleinspannungs kreislauf des
Heizgerätes anschließen.
2

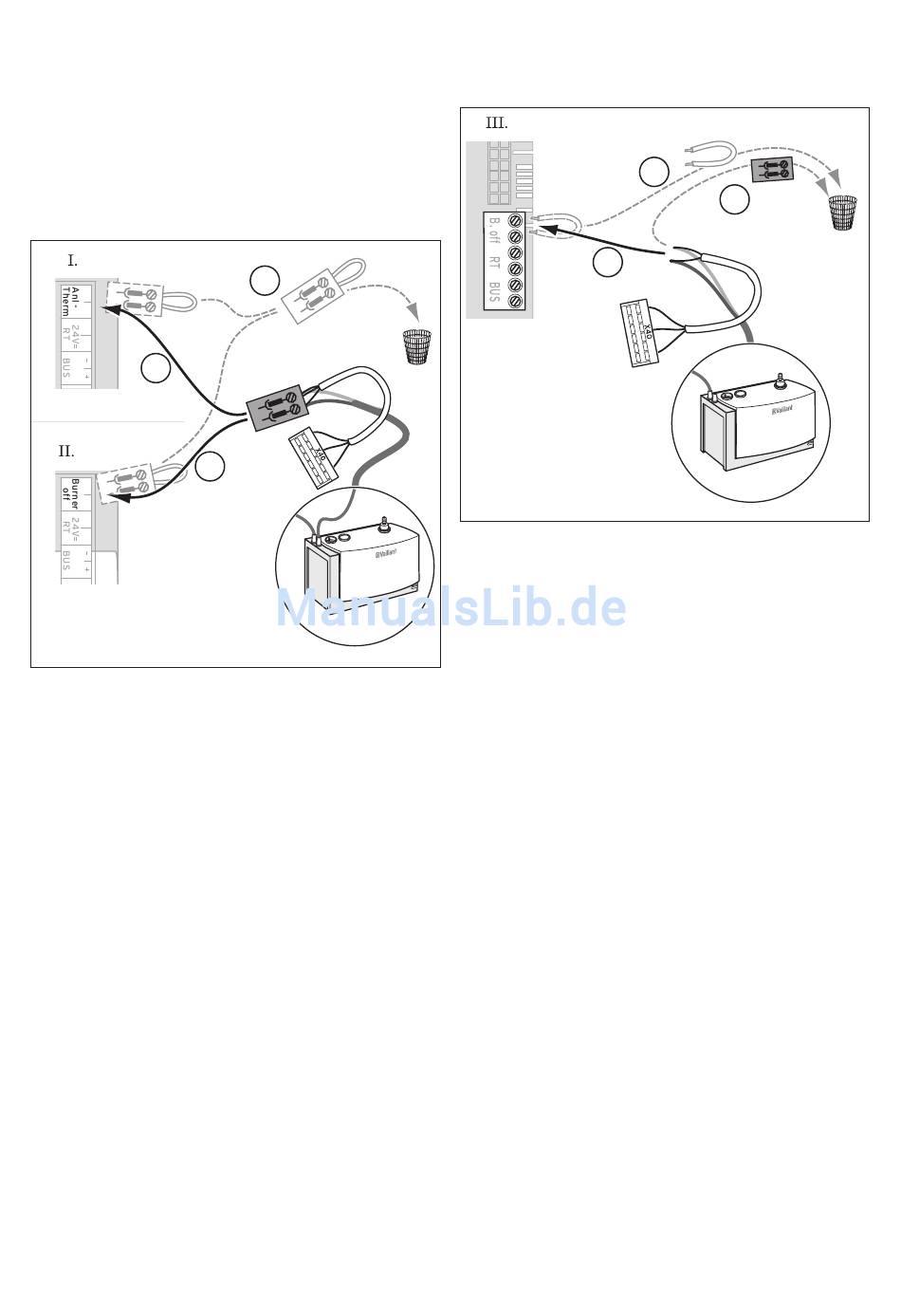

5.2 Sicherheits-Überlaufschalter anschließen, Anschlussart A
Variante I. und II.
> Öffnen Sie den Schaltkasten des Heizgerätes.
> Entfernen Sie an der Platine des Heizgerätes den Stecker
von dem blauen Steckplatz, der entweder mit „Anl-
Therm" (I.) oder „Burner off" (B.Off) (II.) beschriftet ist
(1).
> Stecken Sie stattdessen den Pro-E-Stecker am Anschluss-
kabel des Sicherheits-Überlaufschalters auf den blauen
Steckplatz, der entweder mit „Anl-Therm" (I.) oder
„Burner off" (B.Off) (II.) beschriftet ist (2).
Installations- und Wartungsanleitung ecoLEVEL Kondenswasserpumpe 0020130826_01
1
2
Elektrischer Anschluss
3
5.3 Sicherheits-Überlaufschalter anschließen, Anschlussart A
Variante III.
> Öffnen Sie den Schaltkasten des Heizgerätes.
> Entfernen Sie die Kabelbrücke aus dem Stecker an der
Platine des Heizgerätes (1).
> Entfernen Sie den Pro-E-Stecker vom Anschluss kabel des
Sicherheits-Überlaufschalters (2).
> Schließen Sie stattdessen die freien Kabelenden des
Anschluss kabels an die Klemmleiste „Burner off" (B. off)
an (3).
1
2
5
15
