3
Montage
3.5
Abmessungen und Montagefreiräume
> Wählen Sie die passenden Abmessungen und
Montagefreiräume aus:
– Wählen Sie Vaiante 1, wenn ein Kondensatwinkel
verwendet wird.
– Wählen Sie Vaiante 2, wenn kein Kondensatwinkel
verwendet wird.
> Halten Sie bei der Montage die passenden Abmessungen
und Montagefreiräume ein.

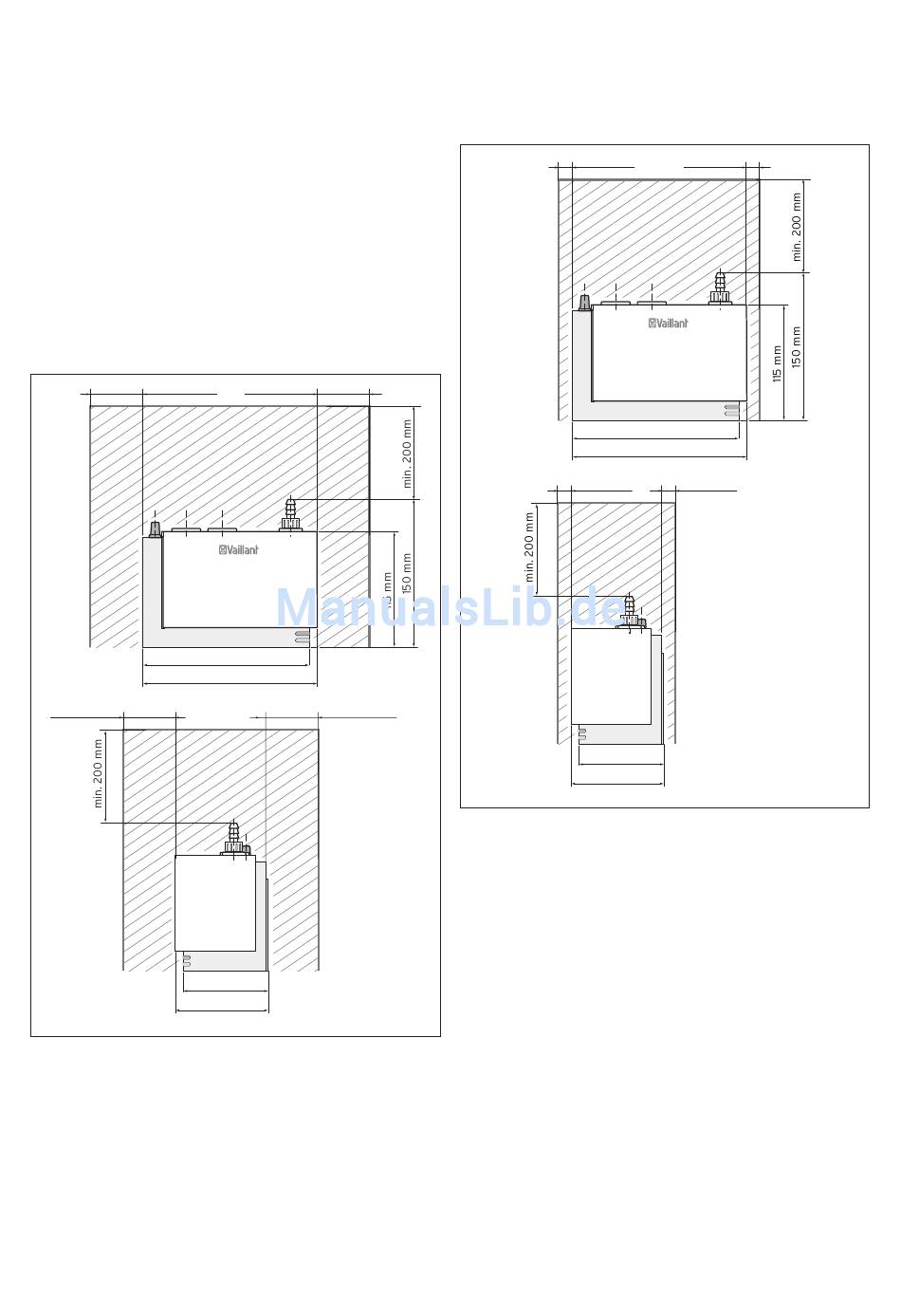

Variante 1: Abmessungen und Montagefreiräume
(bei Verwendung eines Kondensatwinkels)
min. 200 mm
min. 200 mm
3.4 Abmessungen und Montagefreiräume (bei Verwendung
eines Kondensatwinkels)
* Mindest-Montagefreiraum nur vorzusehen bei
Montagevariante „B" (¬ Abb. 3.4).
8
min. 200 mm
165 mm
175 mm
min. 200 mm*
90 mm
100 mm
Installations- und Wartungsanleitung ecoLEVEL Kondenswasserpumpe 0020130826_01
Variante 2: Abmessungen und Montagefreiräume
(ohne Verwendung eines Kondensatwinkels)
min. 5 mm
min. 5 mm
90 mm
100 mm
3.5 Abmessungen und Montagefreiräume (ohne Verwendung
eines Kondensatwinkels)
min. 5 mm
165 mm
175 mm
min. 5 mm
