3.6

Wandhalter montieren

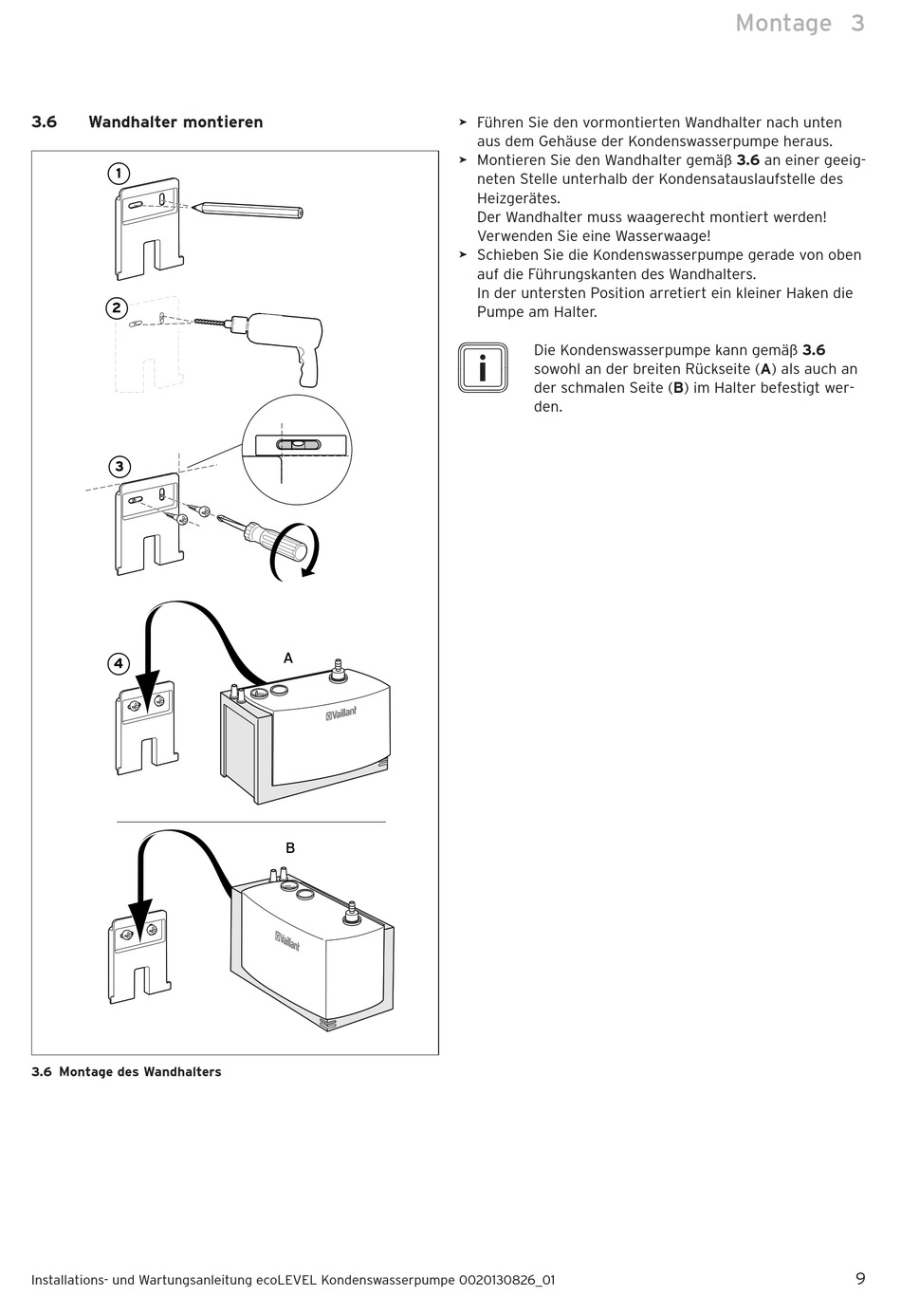

3.6 Montage des Wandhalters

Installations- und Wartungsanleitung ecoLEVEL Kondenswasserpumpe 0020130826_01
A
B
> Führen Sie den vormontierten Wandhalter nach unten
aus dem Gehäuse der Kondenswasserpumpe heraus.
> Montieren Sie den Wandhalter gemäß 3.6 an einer geeig-
neten Stelle unterhalb der Kondensat aus laufstelle des
Heizgerätes.
Der Wandhalter muss waagerecht montiert werden!
Verwenden Sie eine Wasserwaage!
> Schieben Sie die Kondenswasserpumpe gerade von oben
auf die Führungskanten des Wandhalters.
In der untersten Position arretiert ein kleiner Haken die
Pumpe am Halter.
i
Die Kondenswasserpumpe kann gemäß 3.6
sowohl an der breiten Rückseite (A) als auch an
der schmalen Seite (B) im Halter befestigt wer-
den.
Montage 3
