8 Wartung
> Schützen Sie sich dabei vor austretendem Kondenswas-
ser. Siehe dazu das Kapitel Sicherheit (¬ Kap. 2.2).
> Demontieren Sie das Rückschlagventil (1) am
Pumpendeckel mit einer Drehung nach links.
4
3

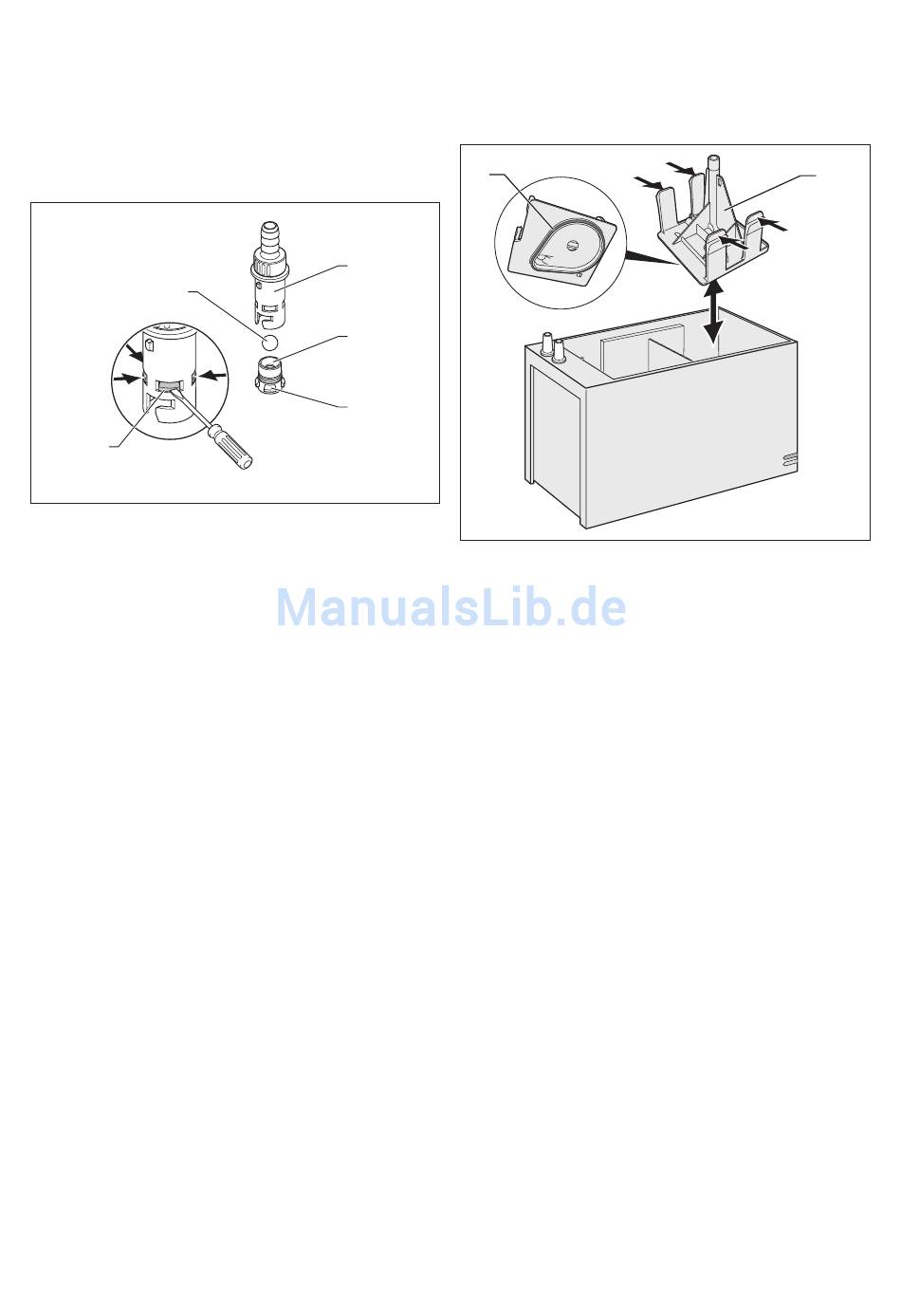

8.2 Dichtungseinsatz entfernen

Dichtungseinsatz aus Rückschlagventil entfernen
> Gehen Sie beim Entfernen des Dichtungseinsatzes
vorsichtig vor. Achten Sie darauf, den Dichtungseinsatz
nicht zu beschädigen.
> Um den Dichtungseinsatz (2) aus dem Gehäuse des
Rückschlagventils zu entfernen, drücken Sie die vier
hervorstehenden Noppen (3) vorsichtig mit einem
Schraubendreher ein.
Der Dichtungseinsatz löst sich dadurch aus dem Gehäuse.
Rückschlagventil reinigen
> Entnehmen Sie die Kugel (4) des Rückschlagventils.
> Spülen Sie das Gehäuse des Rückschlagventils gut mit
warmem Wasser.
> Reinigen Sie die Kugel des Rückschlagventils mit
warmem Wasser.
Rückschlagventil wieder montieren
> Bevor Sie das Rückschlagventil wieder montieren,
reinigen Sie, falls notwendig, zunächst die Pumpe
(¬ Kap. 8.2).
> Gehen Sie bei der Montage vorsichtig vor. Achten Sie
darauf, den Dichtungseinsatz nicht zu beschädigen.
> Legen Sie die Kugel (¬ 8.2, Pos. 4) in das
Rückschlagventil.
> Positionieren Sie die Noppen (¬ 8.2, Pos. 3) des
Dichtungseinsatzes (¬ 8.2, Pos. 2) an der vorgesehenen
Stelle.
> Drücken Sie den Dichtungseinsatz vorsichtig in das
Rückschlagventil.
20
8.2
2
1
2
3
8.3 Pumpe reinigen
Inneres Bauteil entnehmen
> Entfernen Sie den Pumpendeckel.
> Drücken Sie die Clipse des inneren Bauteils (1) nach
innen und halten Sie die Clipse gedrückt.
> Entnehmen Sie das innere Bauteil (1) aus dem
Kondensatbehälter.
O-Ring entnehmen
> Achten Sie darauf, dass der O-Ring (2) nicht in der
Pumpe verbleibt.
> Wenn der O-Ring (2) einmal in der Nut am Pumpenboden
zurückbleiben sollte, dann entnehmen Sie den O-Ring
mithilfe einer Pinzette.
Pumpe reinigen
> Reinigen Sie den Kondensatbehälter und das innere
Bauteil (1) mit einer weichen Bürste, warmem Wasser
und etwas Seife. Verwenden Sie keine Scheuer- oder
Reinigungsmittel, die das Gehäuse aus Kunststoff
beschädigen könnten.
Gerät wieder zusammensetzen
> Setzen Sie den O-Ring (2) wie abgebildet an das innere
Bauteil (1) an.
> Setzen Sie das innere Bauteil (1) wieder in den Kon-
densatbehälter ein.
> Achten Sie darauf, dass die Clipse einrasten.
> Setzen Sie den Pumpendeckel auf das Gerät.
Installations- und Wartungsanleitung ecoLEVEL Kondenswasserpumpe 0020130826_01

Reinigen der Pumpe

1
