5 Elektrischer Anschluss
Sicherheits-Überlaufschalter anschließen -
Anschlussart B:
Bei Anschlussart B können Sie den Sicherheits-
Überlaufschalter über die Varianten I. oder II. (¬ Abb. 5.4)
an den Kleinspannungs kreislauf des Heizgerätes
anschließen.

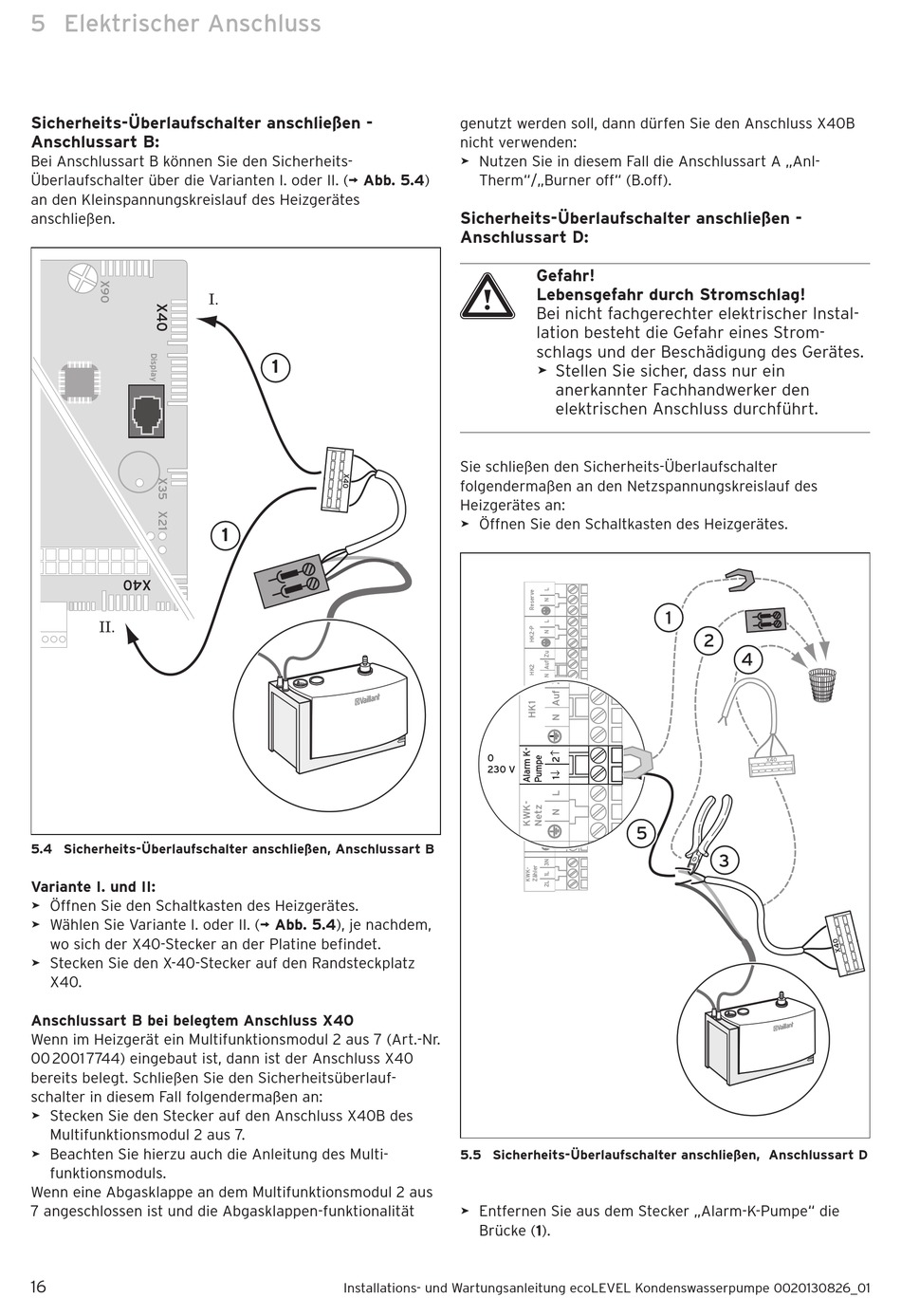

5.4 Sicherheits-Überlaufschalter anschließen, Anschlussart B
Variante I. und II:
> Öffnen Sie den Schaltkasten des Heizgerätes.
> Wählen Sie Variante I. oder II. (¬ Abb. 5.4), je nachdem,
wo sich der X40-Stecker an der Platine befindet.
> Stecken Sie den X-40-Stecker auf den Rand steckplatz
X40.
Anschlussart B bei belegtem Anschluss X40
Wenn im Heizgerät ein Multifunktionsmodul 2 aus 7 (Art.-Nr.
00 2001 7744) eingebaut ist, dann ist der Anschluss X40
bereits belegt. Schließen Sie den Sicherheitsüberlauf-
schalter in diesem Fall folgendermaßen an:
> Stecken Sie den Stecker auf den Anschluss X40B des
Multifunktionsmodul 2 aus 7.
> Beachten Sie hierzu auch die Anleitung des Multi -
funktions moduls.
Wenn eine Abgasklappe an dem Multifunktionsmodul 2 aus
7 angeschlossen ist und die Abgasklappen-funktionalität
16
1
1
Installations- und Wartungsanleitung ecoLEVEL Kondenswasserpumpe 0020130826_01
genutzt werden soll, dann dürfen Sie den Anschluss X40B
nicht verwenden:
> Nutzen Sie in diesem Fall die Anschlussart A „Anl-
Therm"/„Burner off" (B.off).
Sicherheits-Überlaufschalter anschließen -
Anschlussart D:
Gefahr!
a
Lebensgefahr durch Stromschlag!
Bei nicht fachgerechter elektrischer Instal-
lation besteht die Gefahr eines Strom-
schlags und der Beschädigung des Gerätes.
> Stellen Sie sicher, dass nur ein
anerkannter Fachhandwerker den
elektrischen Anschluss durchführt.
Sie schließen den Sicherheits-Überlaufschalter
folgendermaßen an den Netzspannungskreislauf des
Heizgerätes an:
> Öffnen Sie den Schaltkasten des Heizgerätes.
0
230 V
230 V
0
5.5 Sicherheits-Überlaufschalter anschließen, Anschlussart D
> Entfernen Sie aus dem Stecker „Alarm-K-Pumpe" die
Brücke (1).
1
2
4
5
3
