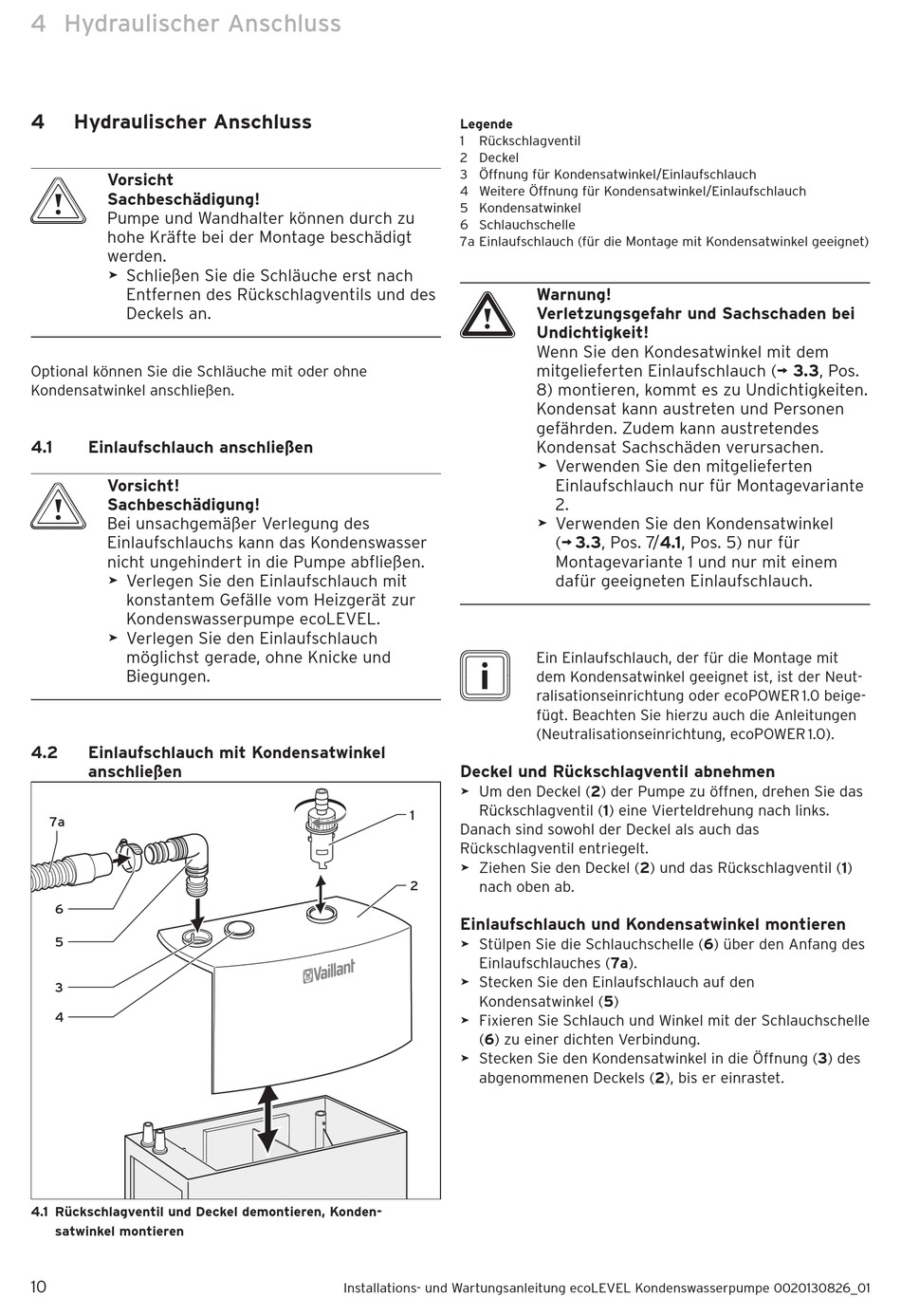

Hydraulischer Anschluss

4 Hydraulischer Anschluss
Vorsicht
b
Sachbeschädigung!
Pumpe und Wandhalter können durch zu
hohe Kräfte bei der Montage beschädigt
werden.
> Schließen Sie die Schläuche erst nach
Entfernen des Rückschlagventils und des
Deckels an.
Optional können Sie die Schläuche mit oder ohne
Kondensatwinkel anschließen.
4.1 Einlaufschlauch anschließen
Vorsicht!
b
Sachbeschädigung!
Bei unsachgemäßer Verlegung des
Einlaufschlauchs kann das Kondenswasser
nicht ungehindert in die Pumpe abfließen.
> Verlegen Sie den Einlaufschlauch mit
konstantem Gefälle vom Heizgerät zur
Kondens wasserpumpe ecoLEVEL.
> Verlegen Sie den Einlaufschlauch
möglichst gerade, ohne Knicke und
Biegungen.
4.2 Einlaufschlauch mit Kondensatwinkel
anschließen
7a
6
5
3
4
4.1 Rückschlagventil und Deckel demontieren, Konden -
satwinkel montieren
10
Legende
1 Rückschlagventil
2 Deckel
3 Öffnung für Kondensatwinkel/Einlaufschlauch
4 Weitere Öffnung für Kondensatwinkel/Einlaufschlauch
5 Kondensatwinkel
6 Schlauchschelle
7a Einlaufschlauch (für die Montage mit Kondensatwinkel geeignet)
a
i
Deckel und Rückschlagventil abnehmen
> Um den Deckel (2) der Pumpe zu öffnen, drehen Sie das
Rückschlagventil (1) eine Vierteldrehung nach links.
1
Danach sind sowohl der Deckel als auch das
Rückschlagventil entriegelt.
> Ziehen Sie den Deckel (2) und das Rückschlagventil (1)
2 nach oben ab.
Einlaufschlauch und Kondensatwinkel montieren
> Stülpen Sie die Schlauchschelle (6) über den Anfang des
Einlaufschlauches (7a).
> Stecken Sie den Einlaufschlauch auf den
Kondensatwinkel (5)
> Fixieren Sie Schlauch und Winkel mit der Schlauchschelle
(6) zu einer dichten Verbindung.
> Stecken Sie den Kondensatwinkel in die Öffnung (3) des
abgenommenen Deckels (2), bis er einrastet.
Installations- und Wartungsanleitung ecoLEVEL Kondenswasserpumpe 0020130826_01
Warnung!
Verletzungsgefahr und Sachschaden bei
Undichtigkeit!
Wenn Sie den Kondesatwinkel mit dem
mitgelieferten Einlaufschlauch (¬ 3.3, Pos.
8) montieren, kommt es zu Undichtigkeiten.
Kondensat kann austreten und Personen
gefährden. Zudem kann austretendes
Kondensat Sachschäden verursachen.
> Verwenden Sie den mitgelieferten
Einlaufschlauch nur für Montagevariante
2.
> Verwenden Sie den Kondensatwinkel
(¬ 3.3, Pos. 7/4.1, Pos. 5) nur für
Montagevariante 1 und nur mit einem
dafür geeigneten Einlaufschlauch.
Ein Einlaufschlauch, der für die Montage mit
dem Kondensatwinkel geeignet ist, ist der Neut-
ralisationseinrichtung oder ecoPOWER 1.0 beige-
fügt. Beachten Sie hierzu auch die Anleitungen
(Neutralisationseinrichtung, ecoPOWER 1.0).
