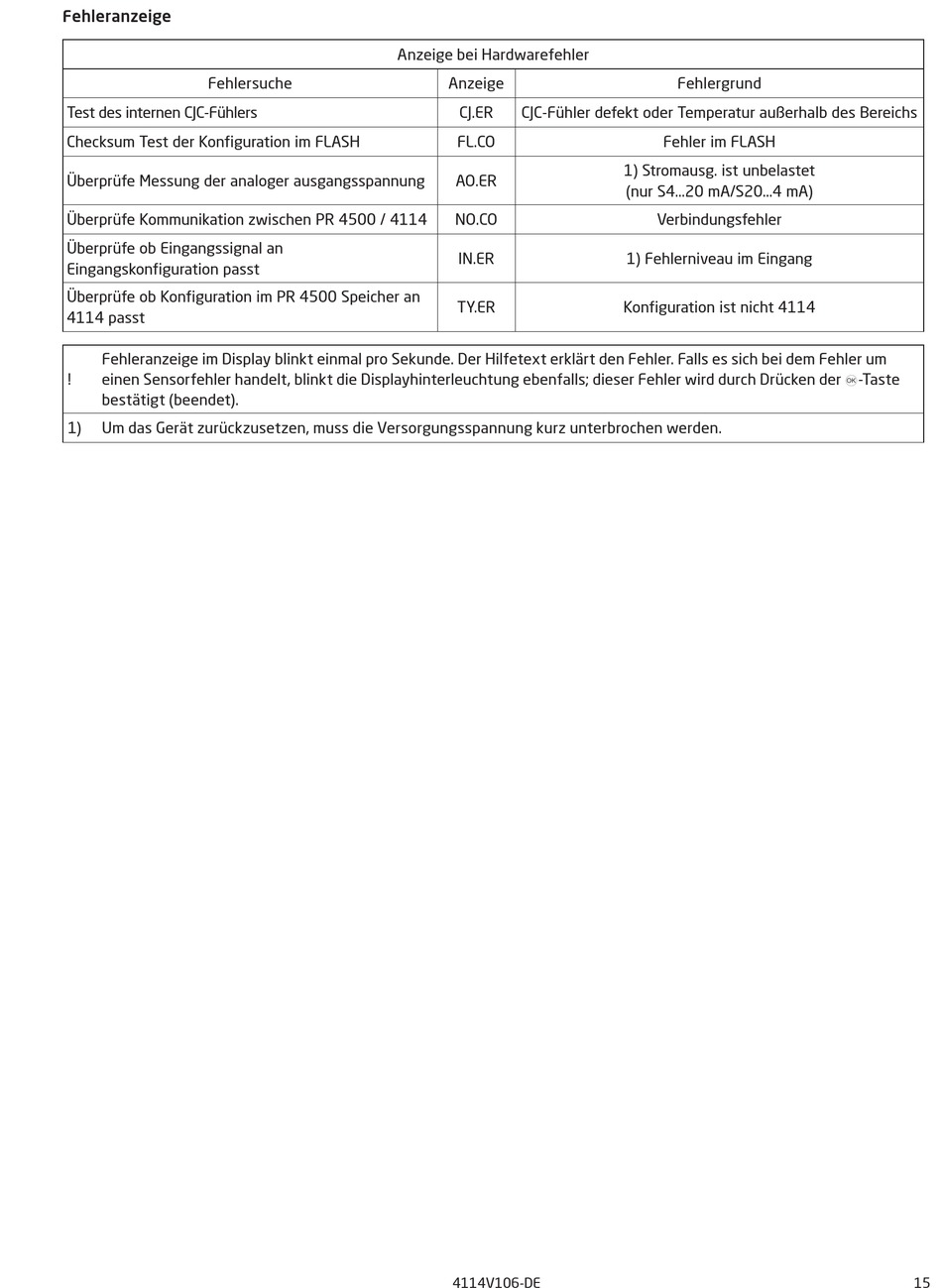

Fehleranzeige - PR electronics 4114 Produkthandbuch

Fehleranzeige

Fehlersuche
Test des internen CJC-Fühlers
Checksum Test der Konfiguration im FLASH
Überprüfe Messung der analoger ausgangsspannung
Überprüfe Kommunikation zwischen PR 4500 / 4114
Überprüfe ob Eingangssignal an
Eingangskonfiguration passt
Überprüfe ob Konfiguration im PR 4500 Speicher an
4114 passt
Fehleranzeige im Display blinkt einmal pro Sekunde. Der Hilfetext erklärt den Fehler. Falls es sich bei dem Fehler um
! einen Sensorfehler handelt, blinkt die Displayhinterleuchtung ebenfalls; dieser Fehler wird durch Drücken der 3-Taste
bestätigt (beendet).
1) Um das Gerät zurückzusetzen, muss die Versorgungsspannung kurz unterbrochen werden.
Anzeige bei Hardwarefehler
Anzeige
CJ.ER CJC-Fühler defekt oder Temperatur außerhalb des Bereichs
FL.CO
AO.ER
NO.CO
IN.ER
TY.ER
4114V106-DE
Fehlergrund
Fehler im FLASH
1) Stromausg. ist unbelastet
(nur S4...20 mA/S20...4 mA)
Verbindungsfehler
1) Fehlerniveau im Eingang
Konfiguration ist nicht 4114
15
