Einzelner Dc-Eingang (48-57Vdc) - FS IES3100-8T4F-P Schnellstartanleitung

Nr. Name
+
1
2
3

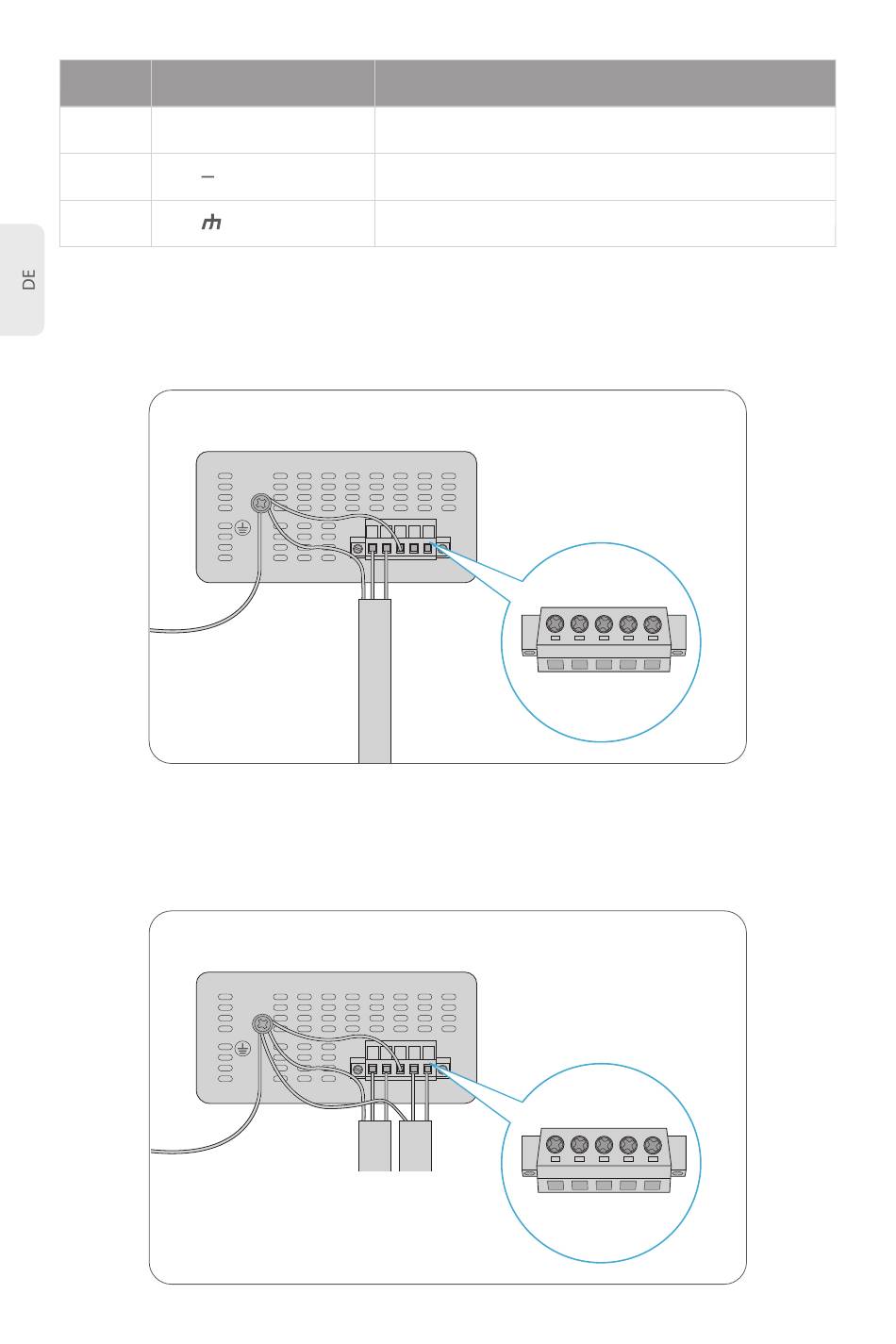

Einzelner DC-Eingang (48-57VDC)

1. Stecken Sie die positiven/negativen DC-Stromversorgungsdrähte in die Kontakte 1 und 2 für PWR1.
2. Ziehen Sie die Schrauben der Drahtklemmen fest, damit sich die Drähte nicht lockern können.
Redundanter DC-Doppeleingang (48-57VDC)
1. Schließen Sie die positiven/negativen Gleichstromleitungen an die Kontakte 1 und 2 für PWR1 und
die Kontakte 5 und 4 für PWR2 an.
2. Ziehen Sie die Schrauben der Drahtklemmen fest, damit sich die Drähte nicht lockern können.
20
Beschreibung
Positiv
Negativ
Erfordert eine gute Verbindung
1 2
V1+ V1-
PWR1
1 2
V1+ V1-
PWR1
3 4 5
V2- V2+
PWR2
3 4 5
V2- V2+
PWR2
