- Seite 1 S1900-16TP ETHERNET UNMANAGED POE SWITCH UNMANAGED ETHERNET-POE-SWITCH SWITCH POE ETHERNET NON GÉRÉ Quick Start Guide V1.0 Quick-Start Anleitung Guide de Démarrage Rapide...
-
Seite 13: Netzwerkmodus-Schalter

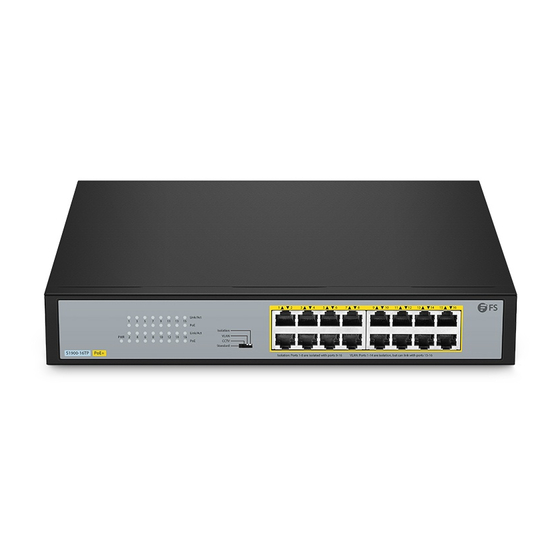

Vorderseite Link/Act Isolation Link/Act VLAN CCTV Standard S1900-16TP PoE+ Isolation: Ports 1-8 are isolated with ports 9-16 VLAN: Ports 1-14 are isolation, but can link with ports 15-16 RJ45/PoE Netzwerkmodus-Schalter LEDs Status Beschreibung Der Switch ist ordnungsgemäß an eine Stromversorgung Leuchtet angeschlossen. -
Seite 14: Installationsvoraussetzungen
VLAN-Modus: In diesem Modus sind die Ports 1 bis 14 voneinander isoliert, können aber jeweils mit den Ports 15 und 16 (Uplink-Ports) kommunizieren. Außerdem kann der Switch Broadcast Storms reduzieren und DHCP Broadcast isolieren. Isolationsmodus: In diesem Modus gehören die Ports 1 bis 8 und die Ports 9 bis 16 zu zwei verschiedenen VLANs. Dieser Modus kann verwendet werden, um Überwachungsnetzwerke und drahtlose Netzwerke zu isolieren, damit sie sich nicht gegenseitig stören. -
Seite 15: Montage Des Switches
Montage des Switches Montage auf einem Tisch 1. Bringen Sie vier Gummipu er an der Unterseite an. 2. Stellen Sie das Gehäuse auf einen Tisch. Wandmontage 1. Drehen Sie die beiden L-förmigen Halterungen um 90 Grad und befestigen Sie sie mit den mitgelieferten Schrauben an beiden Seiten des Switches. - Seite 16 2. Platzieren Sie den Switch waagerecht an der Wand, wobei die RJ45-Anschlüsse nach oben zeigen. Markieren Sie dann die Schraubenlöcher mit dem Marker. 3. Bohren Sie an den markierten Stellen Löcher, und schlagen Sie dann die Expansionsbolzen (selbst präpariert, M5*40 mm) in die Löcher. 4.
-
Seite 17: Montage Im Rack
Montage im Rack 1. Befestigen Sie die Montagehalterungen mit sechs KM3*8-Schrauben an den beiden Seiten des Switches. 2. Befestigen Sie den Switch mit den Schrauben am Rack und ziehen Sie sie fest. -
Seite 18: Erdung Des Switches
Erdung des Switches 0 V 5 6 /6 0 H A C 1 0 0 -2 4 1. Schließen Sie ein Ende des Erdungskabels an eine geeignete Erdung an, z. B. an das Rack, in dem der Switch montiert ist. 2. -
Seite 19: Anschluss Der Stromversorgung
Anschluss der Stromversorgung 0 V 5 6 /6 0 H A C 1 0 0 -2 4 1. Stecken Sie das Netzkabel in den Netzanschluss auf der Rückseite des Switches. 2. Schließen Sie das andere Ende des Netzkabels an eine Netzstromquelle an. WARNUNG: Schließen Sie das Netzkabel nicht an, wenn das Gerät eingeschaltet ist. -
Seite 20: Anschließen Eines Pds
Anschließen eines PDs 1. Schließen Sie ein Ethernet-Kabel an die PD-Geräte an, z. B. an ein Internettelefon, eine Netzwerkkamera oder einen drahtlosen Zugangspunkt. 2. Schließen Sie das andere Ende des Ethernet-Kabels an den RJ45-Port des Switches an. -
Seite 21: Support Und Andere Ressourcen
Verarbeitung zurückzuführen sind, eine kostenlose Rückgabe innerhalb von 30 Tagen nach Erhalt der Ware gewähren. Dies gilt nicht für Sonderanfertigungen oder maßgeschneiderte Lösungen. Garantie: Für den S1900-16TP Switch gilt eine beschränkte Garantie von 2 Jahren auf Material- und Verarbeitungsfehler. Weitere Einzelheiten zur Garantie nden Sie unter https://www.fs.com/de/policies/warranty.html... - Seite 33 Die FS.COM GmbH erklärt hiermit, dass dieses Gerät mit der Richtlinie 2014/30/EU und 2014/35/EU konform ist. Eine Kopie der EU-Konformitätserklärung nden Sie unter www.fs.com/de/company/quality_control.html. FS.COM GmbH déclare par la présente que cet appareil est conforme à la Directive 2014/30/UE et 2014/35/UE. Une copie de la Déclaration UE de Conformité est disponible sur https://www.fs.com/fr/company/quality_control.html FS.COM LIMITED...
