FS S1900-8T Schnellstartanleitung
Verwandte Anleitungen für FS S1900-8T
Inhaltszusammenfassung für FS S1900-8T

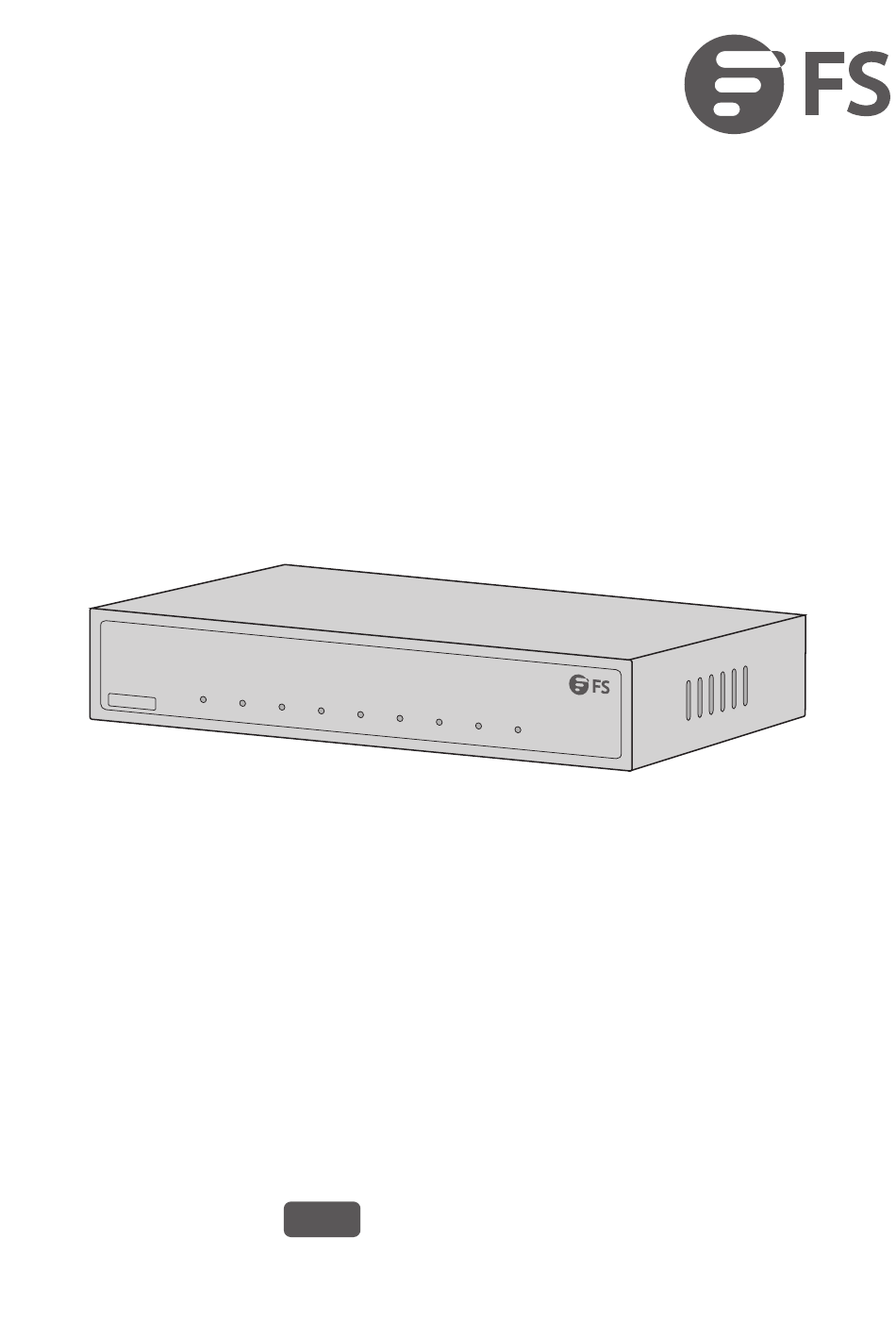

- Seite 1 PW R S 1 9 0 0 -8 T S1900-8T ETHERNET UNMANAGED SWITCH ETHERNET UNMANAGED SWITCH SWTCH ETHERNET NON GÉRÉ Quick Start Guide V1.1 Quick-Start Anleitung Guide de Démarrage Rapide...
- Seite 11 Einführung Vielen Dank, dass Sie sich für einen S1900-8T Switch entschieden haben. Diese Anleitung soll Sie mit dem Aufbau des Switches vertraut machen und beschreibt, wie Sie den Switch in Ihrem Netzwerk einsetzen. S1900-8T S1900-8T Zubehör Erdungskabel x1 Erdungsschraube x1...
-
Seite 12: Hardware-Übersicht

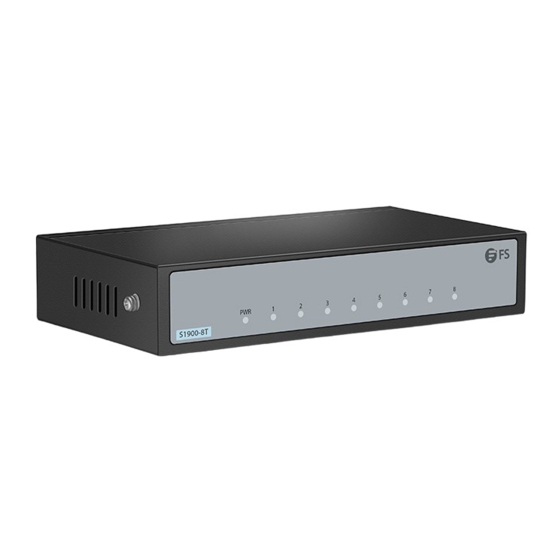

Hardware-Übersicht Vorderseite S1900-8T RJ45 LEDs Status Beschreibung Grün Der Switch ist eingeschaltet. Die Stromversorgung ist nicht vorhanden oder abnormal. Grün 10/100/1000BASE-T-Port ist verbunden. Der RJ45-Port sendet oder empfängt Pakete mit RJ45 Blinkend Grün 10/100/1000Mbps. Port ist nicht verbunden. Ports auf der Rückseite... -
Seite 13: Installationsvoraussetzungen
Rückseite Stromversorgung Installationsvoraussetzungen Bevor Sie mit der Installation beginnen, vergewissern Sie sich, dass folgende Voraussetzungen erfüllt sind: Tischmontage: ESD-Armband (oder ESD-Handschuhe) Wandmontage: ESD-Armband (oder ESD-Handschuhe), Leiter, Marker, Bohrhammer, Gummihammer, Schraubendreher Standortumgebung: Betreiben Sie das Gerät nicht in einem Bereich, der eine Umgebungstemperatur von 45°C überschreitet. -
Seite 14: Montage Des Switches
Montage des Switches Tischmontage PW R S 1 9 0 0 -8 T 1. Bringen Sie vier Gummipads an der Unterseite an. 2. Stellen Sie das Gehäuse auf den Tisch. Wandmontage 1. Bohren Sie zwei geeignete Löcher, drücken Sie jeweils zwei Expansionsrohre in die beiden Löcher. - Seite 15 2. Setzen Sie die Schraube jeweils in das Dehnungsrohr ein. 3. Hängen Sie den Switch an die beiden Schrauben. 14 DE...
- Seite 16 4. Die Installation ist abgeschlossen. Erdung des Switches 1. Schließen Sie ein Ende des Erdungskabels an eine geeignete Erdung an, z. B. an die Wand, in der der Switch montiert ist. 2. Befestigen Sie die Erdungslasche mit der Unterlegscheibe und den Schrauben am Erdungspunkt an der linken Seite des Switches.
- Seite 17 Anschließen der Stromversorgung 1. Stecken Sie das DC-Netzkabel in den Netzanschluss auf der Rückseite des Switches. 2. Schließen Sie das andere Ende des Netzteils an eine Gleichstromquelle an. WARNUNG: Installieren Sie den Netzadapter nicht, während das Gerät eingeschaltet ist. 16 DE...
- Seite 18 Anschließen der RJ45-Ports 1. Schließen Sie ein Ethernet-Kabel an den RJ45-Anschluss eines Computers, Druckers, Netzwerkspeichers oder anderer Netzwerkgeräte an. 2. Schließen Sie das andere Ende des Ethernet-Kabels an den RJ45-Anschluss des Switches an.
-
Seite 19: Support Und Andere Ressourcen
Kontakt https://www.fs.com/de/contact_us.html Produktgarantie FS garantiert seinen Kunden, dass wir bei Schäden oder fehlerhaften Artikeln, die auf unsere Verarbeitung zurückzuführen sind, eine kostenlose Rücksendung innerhalb von 30 Tagen ab dem Tag, an dem Sie Ihre Ware erhalten haben, vornehmen. Dies gilt nicht für Sonderanfertigungen oder maßgeschneiderte Lösungen. - Seite 30 2014/30/EU und 2014/35/EU konform ist. Eine Kopie der EU-Konformität- serklärung nden Sie unter www.fs.com/de/company/quality_control.html FS.COM GmbH déclare par la présente que cet appareil est conforme à la Directive 2014/30/UE et 2014/35/UE. Une copie de la Déclaration UE de Conformité est disponible sur https://www.fs.com/fr/company/quality_control.html...
