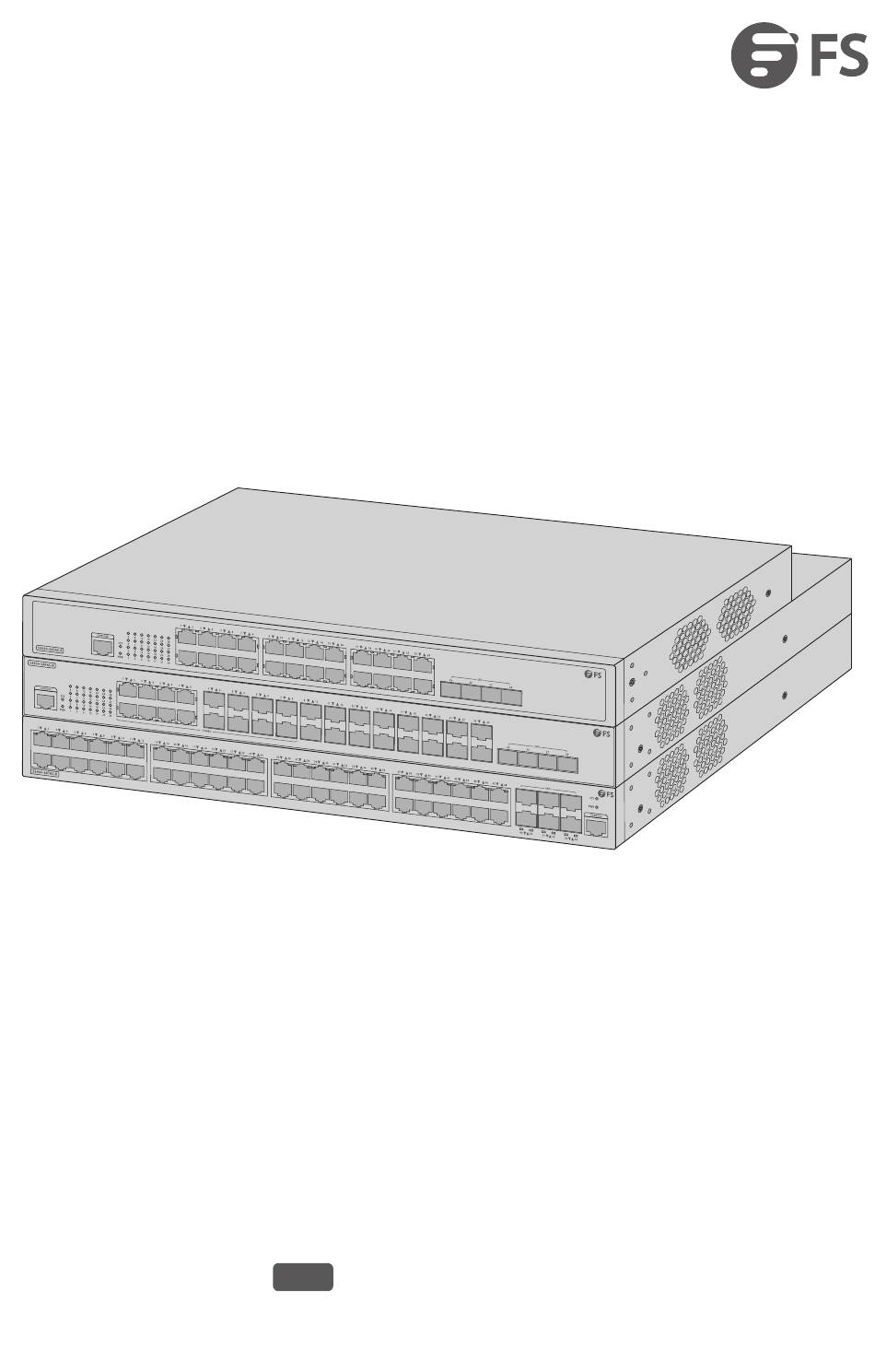

- Seite 1 S3900 SERIES MANAGED L2+ GIGABIT SWITCHES MANAGED-L2+-GIGABIT-SWITCH DER S3900-SERIE SWITCHS MANAGEABLES L2+ GIGABIT DE LA SÉRIE S3900 Quick Start Guide V1.0 Quick-Start Anleitung Guide de Démarrage Rapide...
-
Seite 16: Einführung
Einführung Vielen Dank, dass Sie sich für die Stackable Managed Switches der S3900-Serie entschieden haben. Diese Anleitung soll Sie mit dem Layout des Switches vertraut machen und beschreibt, wie Sie den Switch in Ihrem Netzwerk einsetzen. S3900-24T4S-R S3900-24F4S-R S3900-48T6S-R Zubehör S3900-24T4S-R Montagehalterung x 2 Netzkabel x 2... - Seite 17 S3900-24F4S-R Montagehalterung x 2 Netzkabel x 2 Konsolenkabel x 1 M4-Schraube x 8 Erdungskabel x 1 Gummipad x 4 S3900-48T6S-R Montagehalterung x 2 Netzkabel x 2 Konsolenkabel x1 M4-Schraube x 8 Gummipad x 4 Erdungskabel x 1 HINWEIS: Bei den Switches der S3900-Serie werden Staubschutzkappen mitgeliefert. Bewahren Sie bitte die Staubschutzkappen ordnungsgemäß...
-
Seite 18: Hardware-Übersicht

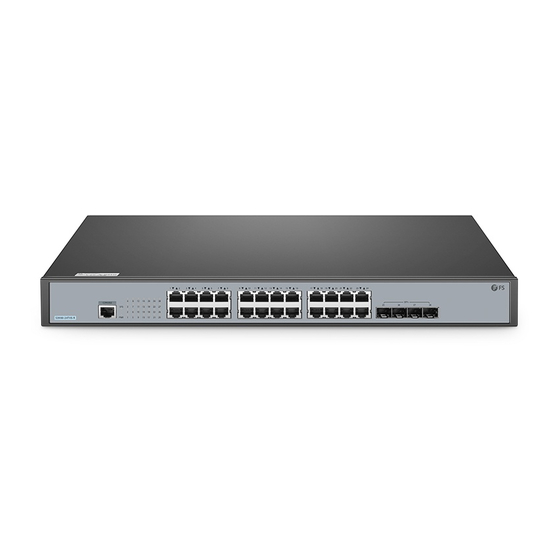

Hardware-Übersicht Ports an der Vorderseite S3900-24T4S-R CONSOLE RJ45 SFP+ S3900-24F4S-R CONSOLE COMBO SFP+ S3900-48T6S-R RJ45 SFP+ CONSOLE Ports Beschreibung RJ45 10/100/1000BASE-T Ports für Ethernet-Anschluss SFP+-Ports für 1G-Anschluss SFP+ SFP+-Ports für 1/10G-Anschluss CONSOLE RJ45 Console-Port für die serielle Verwaltung COMBO Ein RJ45-Port und ein SFP-Steckplatz, wobei jeweils ein Port aktiv ist... -
Seite 19: Leds An Der Vorderseite
LEDs an der Vorderseite S3900-24T4S-R SYS Link/Act S3900-24F4S-R SYS Link/Act S3900-48T6S-R RJ45 SFP+ LEDs Status Beschreibung Grün Switch ist eingeschaltet. Grün Das System funktioniert ordnungsgemäß. Blinkend Grün Das System wird normal gestartet. Das System funktioniert nicht ordnungsgemäß. Grün Es werden Daten gesendet oder empfangen. Link/Act Keine Signalübertragung. -
Seite 20: Rückseite
Rückseite S3900-24T4S-R Duale Stromversorgung Netzschalter Erdungspunkt S3900-24F4S-R / S3900-48T6S-R Duale Stromversorgung Netzschalter Erdungspunkt Taste Beschreibung ON bedeutet, dass der Strom eingeschaltet ist, während OFF bedeutet, dass der Power switch Strom abgeschaltet ist. Installationsvoraussetzungen Die Installation oder der Austausch des Switches darf nur von Fachleuten vorgenommen werden. -
Seite 21: Standortumgebung
Standortumgebung: Betreiben Sie das Gerät nicht in einem Bereich, in dem die Umgebungstemperatur 50°C übersteigt. Der Installationsort muss gut belüftet sein. Stellen Sie sicher, dass um den Switch herum ein ausreichender Luftstrom herrscht. Achten Sie darauf, dass der Switch eben und stabil steht, um gefährliche Bedingungen zu vermeiden. -
Seite 22: Rackmontage
Rack-Montage O FF 1. Befestigen Sie die Montagehalterungen mit M4-Schrauben an den beiden Seiten des Switches. 2. Befestigen Sie den Switch mit M6-Schrauben und Kä gmuttern am Rack. -
Seite 23: Erdung Des Switches
Erdung des Switches O FF O FF 1. Schließen Sie ein Ende des Erdungskabels an eine geeignete Erdung an, z. B. an das Rack, in dem der Switch montiert ist. 2. Befestigen Sie die Erdungslasche mit den Unterlegscheiben und Schrauben am Erdungspunkt an der Rückwand des Switches. -
Seite 24: Anschluss Der Stromversorgung
Anschluss der Stromversorgung O FF 1. Stecken Sie das Netzkabel in den Port auf der Rückseite des Switches. 2. Schließen Sie das andere Ende des Netzkabels an eine Netzstromquelle an. WARNUNG: Schließen Sie das Netzkabel nicht an, wenn das Gerät eingeschaltet ist. Anschluss der RJ45-Ports 1. - Seite 25 Anschluss der SFP+-Ports 1. Stecken Sie den kompatiblen SFP+/SFP-Transceiver in den SFP+-Port. 2. Schließen Sie ein Glasfaserkabel an den Glasfasertransceiver an. Schließen Sie dann das andere Ende des Kabels an ein anderes Glasfasergerät an. WARNUNG: Laserstrahlen können zu Augenschäden führen. Schauen Sie nicht ohne Augenschutz in die Bohrungen von optischen Modulen oder Glasfasern.
-
Seite 26: Anschluss Des Console-Ports
Anschluss des Console-Ports 1. Stecken Sie den RJ45-Stecker in den RJ45 Console-Port an der Vorderseite des Switches. 2. Verbinden Sie die DB9-Buchse des Console-Kabels mit dem seriellen RS-232 Port des Computers. Stacking von Switches der S3900-Serie S3900-24T4S-R&S3900-24F4S-R unterstützen das Hybrid-Stacking von 8 Einheiten untereinander. S3900-48T6S-R unterstützt das Stacking von 6 Einheiten zwischen denselben Modellen. -
Seite 27: Kon Guration Des Switches Über Die Webbasierte Schnittstelle
Kon guration des Switches Kon guration des Switches über die webbasierte Schnittstelle Schritt 1: Schließen Sie Ihren Computer über das Netzwerkkabel an einen beliebigen Ethernet Port des Switches an. Schritt 2: Stellen Sie die IP-Adresse des Computers auf 192.168.1.x ein. ("x" ist eine beliebige Zahl zwischen 2 und 254.) I nter net Proto col Versi on 4 ( TCP /I P v4) Proper tie s General... - Seite 28 Kon guration des Switches über den Console-Port Schritt 1: Schließen Sie einen Computer über das mitgelieferte Konsolenkabel an den Console-Port des Switches an. Schritt 2: Starten Sie die Terminalsimulationssoftware, z. B. HyperTerminal, auf dem Computer. Schritt 3: Stellen Sie die Parameter von HyperTerminal ein: 115200 Bits pro Sekunde, 8 Datenbits, keine Parität, 1 Stoppbit und keine Flow Control.
-
Seite 29: Der Port Funktioniert Nicht, Die Led-Anzeige Ist Aus
2. Prüfen Sie, ob der Switch die DDM-Informationen lesen kann. 3. Prüfen Sie, ob die Geschwindigkeitseinstellung des Ports korrekt ist. 4. Versuchen Sie, das Kabel des Switches in einer Schleife zu verlegen. Support und andere Ressourcen https://www.fs.com/de/download.html Downloads Hilfecenter https://www.fs.com/de/service/fs_support.html Kontakt https://www.fs.com/de/contact_us.html... - Seite 45 Die FS.COM GmbH erklärt hiermit, dass dieses Gerät mit der Richtlinie 2014/30/EU und 2014/35/EU konform ist. Eine Kopie der EU-Konformitätserklärung nden Sie unter www.fs.com/de/company/quality_control.html. FS.COM GmbH déclare par la présente que cet appareil est conforme à la Directive 2014/30/UE et 2014/35/UE. Une copie de la Déclaration UE de Conformité est disponible sur https://www.fs.com/fr/company/quality_control.html FS.COM LIMITED...
