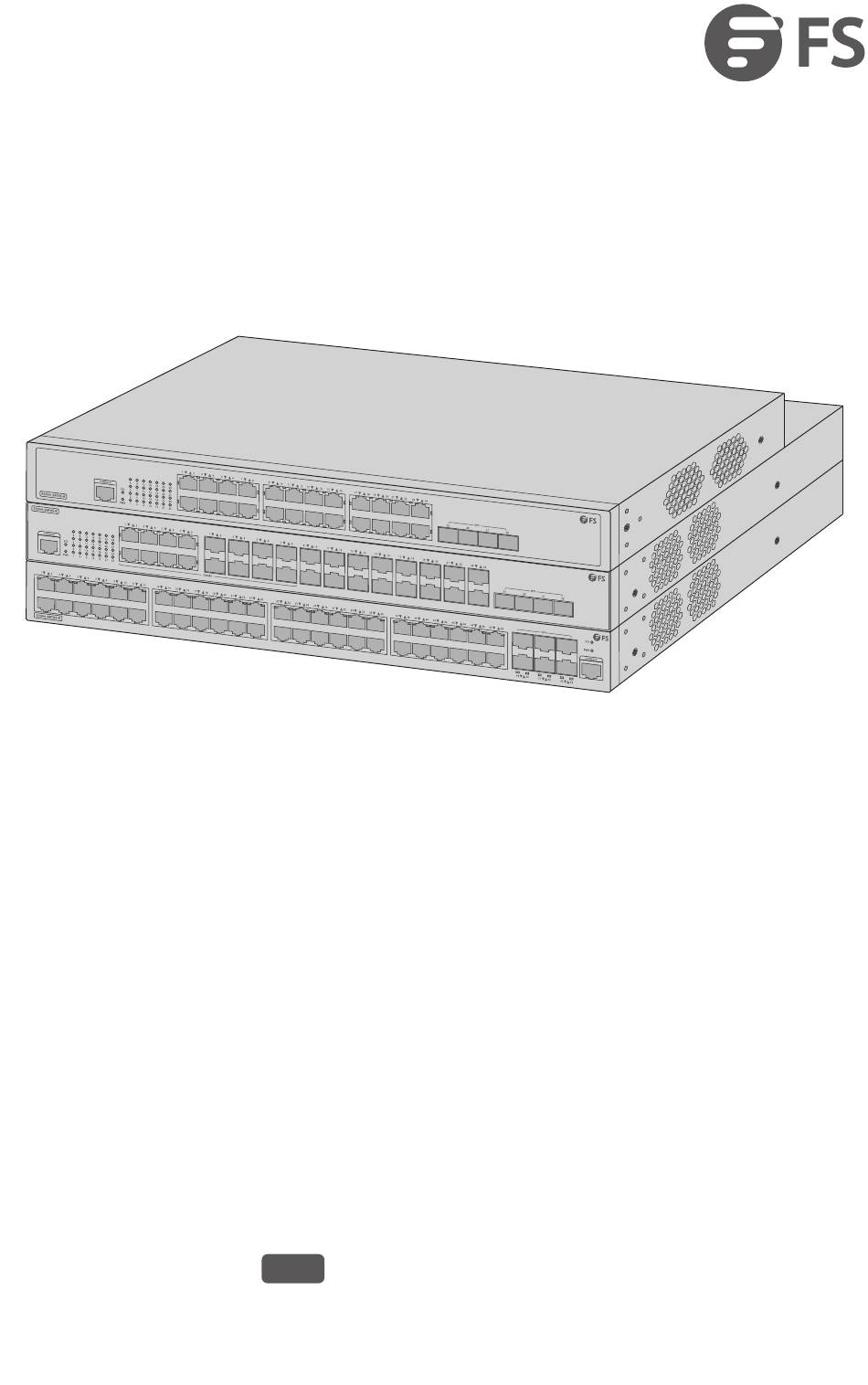

S3900 SERIES MANAGED L2+ GIGABIT
SWITCHES
S3900 SERIE MANAGED L2+ GIGABIT-SWITCHES
SWITCHS GIGABIT MANAGEABLES L2+ DE LA SÉRIE S3900
S����シリーズマネージドL�+ギガビットスイッチ
Quick Start Guide
Quick Start Anleitung
Guide de Démarrage Rapide
クイックスタートガイド
V3.1
Werbung
Verwandte Anleitungen für FS S3900 Serie
Inhaltszusammenfassung für FS S3900 Serie
- Seite 1 S3900 SERIES MANAGED L2+ GIGABIT SWITCHES S3900 SERIE MANAGED L2+ GIGABIT-SWITCHES SWITCHS GIGABIT MANAGEABLES L2+ DE LA SÉRIE S3900 S����シリーズマネージドL�+ギガビットスイッチ Quick Start Guide V3.1 Quick Start Anleitung Guide de Démarrage Rapide クイックスタートガイド...
- Seite 16 Einführung Vielen Dank, dass Sie sich für die stapelbaren Managed Switches der Serie S3900 entschieden haben. Diese Anleitung soll Sie mit dem Aufbau des Switches vertraut machen und beschreibt, wie Sie ihn in Ihrem Netzwerk einsetzen können. S3900-24T4S-R S3900-24F4S-R S3900-48T6S-R Zubehör S3900-24T4S-R Netzkabel x2...
- Seite 17 S3900-24F4S-R/S3900-48T6S-R Netzkabel x2 Console-Kabel x1 Netzwerk-Kabel x1 Erdungskabel x1 Gummipad x4 Montagehalterung x2 M6-Schraube x4 M6 Mutter x4 M3-Schraube x8 HINWEIS: Dieses Netzkabel kann nicht mit anderen Geräten verwendet werden, und andere Netzkabel sollten nicht mit diesem Gerät verwendet werden. HINWEIS: Die Switches der Serie S3900 werden mit Staubschutzkappen geliefert.
- Seite 18 Hardware-Übersicht Ports an der Vorderseite S3900-24T4S-R CONSOLE RJ45 SFP+ S3900-24F4S-R CONSOLE COMBO SFP+ S3900-48T6S-R SFP+ RJ45 CONSOLE Ports Beschreibung RJ45 10/100/1000BASE-T ports for Ethernet connection SFP+-Ports für 1G-Verbindung SFP+ SFP+-Ports für 1/10G-Verbindung CONSOLE Ein RJ45- Konsolenport für die serielle Verwaltung COMBO Ein RJ45-Port und ein SFP-Port, wobei jeweils ein Port aktiv ist...
- Seite 19 LEDs an der Vorderseite S3900-24T4S-R SYS Link/Act S3900-24F4S-R SYS Link/Act S3900-48T6S-R RJ45 SFP+ LEDs Status Beschreibung Grün Der Switch ist eingeschaltet. Grün Das System funktioniert ordnungsgemäß. Blinkt grün Das System wird normal gestartet. Das System funktioniert nicht ordnungsgemäß. Grün Es werden Daten gesendet oder empfangen. Link/Act Keine Signalübertragung.
- Seite 20 Rückseite S3900-24T4S-R Duale Stromversorgungen Leistungsswitch Erdungspunkt S3900-24F4S-R/S3900-48T6S-R Duale Stromversorgungen Leistungsswitch Erdungspunkt Taste Beschreibung ON bedeutet, dass der Strom eingeschaltet ist, während OFF Leistungsswitch bedeutet, dass der Strom abgeschaltet ist. Installationsvoraussetzungen Nur Fachleute dürfen den Switch installieren oder austauschen. Bevor Sie mit der Installation beginnen, vergewissern Sie sich, dass Sie Folgendes haben: Schraubenzieher Statiksicheres Armbändchen...
- Seite 21 Steuerterminal Betriebsumgebung: Betreiben Sie das Gerät nicht in einem Bereich, in dem die Umgebungstemperatur 50 °C übersteigt. Der Installationsort muss gut belüftet sein. Stellen Sie sicher, dass um den Switch herum ein ausreichende Luftzirkulation besteht. Achten Sie darauf, dass der Switch eben und stabil steht, um gefährliche Situationen zu vermeiden.
- Seite 22 Rack-Montage 1. Befestigen Sie die Montagehalterungen mit M4-Schrauben an den beiden Seiten des Switches. 2. Befestigen Sie den Switch mit M6-Schrauben und Kä gmuttern am Rack.
- Seite 23 Erdung des Switches 1. Schließen Sie ein Ende des Erdungskabels an eine geeignete Erdung an, z. B. an das Rack, in dem der Switch montiert ist. 2. Befestigen Sie die Erdungslasche mit den Unterlegscheiben und der Schraube am Erdungspunkt des Switches. ACHTUNG: Der Erdungsanschluss darf erst dann entfernt werden, wenn alle Stromversorgungsanschlüsse getrennt wurden.
- Seite 24 Anschließen der Stromversorgung 1. Stecken Sie das Netzkabel in den Netzanschluss auf der Rückseite des Switches. 2. Schließen Sie das andere Ende des Netzkabels an eine Netzstromquelle an. WARNUNG: Schließen Sie das Netzkabel nicht an, wenn das Gerät eingeschaltet ist. Anschließen der RJ45-Port 1.
- Seite 25 Anschließen der SFP+/SFP-Ports 1. Stecken Sie den kompatiblen SFP+/SFP-Transceiver in den SFP+/SFP-Port. (Nur S3900-24F4S-R verfügt über SFP-Ports.) 2. Schließen Sie ein Glasfaserkabel an den Glasfaser-Transceiver an. Schließen Sie dann das andere Ende des Kabels an ein anderes Glasfasergerät an. VORSICHT: Laserstrahlen können Augenschäden verursachen.
- Seite 26 1. Stecken Sie den RJ45-Steckverbinder des Console-Kabels in den RJ45-Console-Port des Switches. 2. Schließen Sie das andere Ende des Console-Kabels an den seriellen RS-232-Port des Computers an. Stapeln der S3900 Series Switches S3900-24T4S-R&S3900-24F4S-R unterstützen das Hybrid-Stacking von 8 Einheiten untereinander. S3900-48T6S-R unterstützt das Stapeln von 6 Einheiten zwischen denselben Modellen.
- Seite 27 Kon gurieren des Switches Kon gurieren des Switches mithilfe der webbasierten Schnittstelle Schritt 1: Schließen Sie Ihren Computer über das Netzwerkkabel an einen beliebigen Ethernet- Port des Switches an. Schritt 2: Stellen Sie die IP-Adresse des Computers auf 192.168.1.x ein („x“ ist eine beliebige Zahl von 2 bis 254).
- Seite 28 Schritt 4: Nachdem Sie die Parameter eingestellt haben, klicken Sie auf Connect. Fehlerbehebung 1/10G- Port funktioniert nicht Bei kompatiblen Kabeln und Transceivern kann der Port nicht hochgefahren werden. Versuchen Sie, den Portmodus zu ändern, um die Geschwindigkeit des Ports auf 1G/10G anzupassen oder zu erzwingen.
- Seite 29 Kontakt https://www.fs.com/de/contact_us.html Produktgarantie FS garantiert seinen Kunden, dass wir bei Schäden oder fehlerhaften Artikeln, die auf unsere Verarbeitung zurückzuführen sind, eine kostenlose Rückgabe innerhalb von 30 Tagen nach Erhalt der Ware anbieten. Dies gilt nicht für Sonderanfertigungen oder maßgeschneiderte Lösungen.
- Seite 59 2014/35/EU,2011/65/EU und (EU)2015/863 .Eine Kopie der EU-Konformitätserklärung nden Sie unter www.fs.com/de/company/quality_control.html. FS.COM GmbH déclare par la présente que ce dispositif est conforme à la Directive 2014/30/EU, 2014/35/EU, 2011/65/EU et (EU)2015/863 . Une copie de la Déclaration de Conformité de l'UE est disponible à l'adresse suivante https://www.fs.com/fr/company/quality_control.html.
