FS S1900-16T Schnellstartanleitung
Unmanaged ethernet-switch
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
S 1 9 0 0 -1
6 T
L in k /A c
t: F la s h =
A c ti v it y
1
2
3
S1900-16T
ETHERNET UNMANAGED SWITCH
UNMANAGED ETHERNET-SWITCH
SWITCH ETHERNET NON GÉRÉ
Quick Start Guide
Quick-Start Anleitung
Guide de Démarrage Rapide
P o rt 1 5 -1
6 : U p li n
k (V L A N
o n )
4
5
6
7
8
V1.0
9
1 0
1 1
1 2
1 3
1 4
1 5
1 6
Inhaltsverzeichnis
Verwandte Anleitungen für FS S1900-16T
Inhaltszusammenfassung für FS S1900-16T

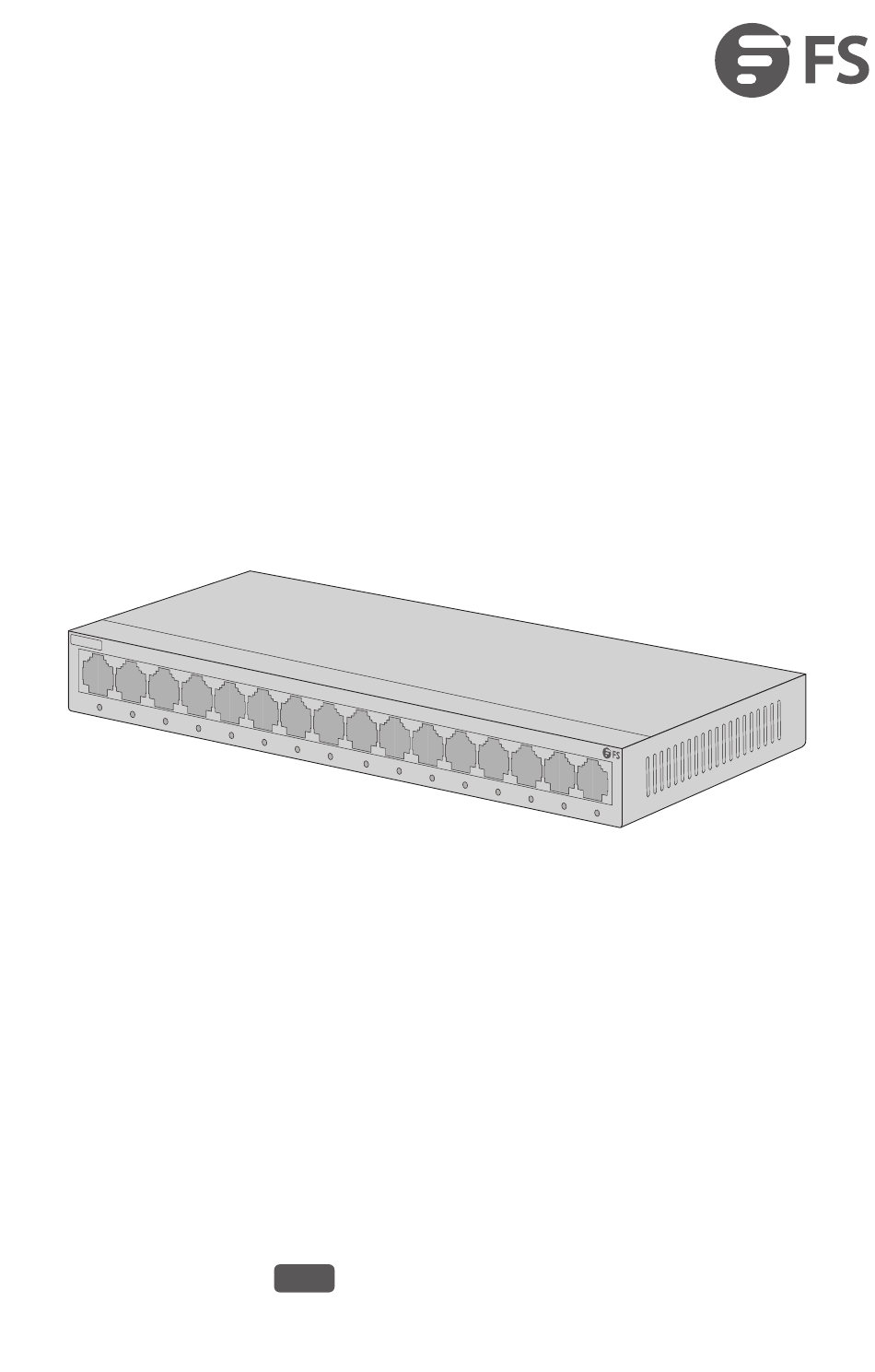

- Seite 1 A c ti v it y P o rt 1 5 -1 6 : U p li n k (V L A N o n ) S1900-16T ETHERNET UNMANAGED SWITCH UNMANAGED ETHERNET-SWITCH SWITCH ETHERNET NON GÉRÉ Quick Start Guide V1.0 Quick-Start Anleitung Guide de Démarrage Rapide...
-
Seite 11: Hardware-Übersicht

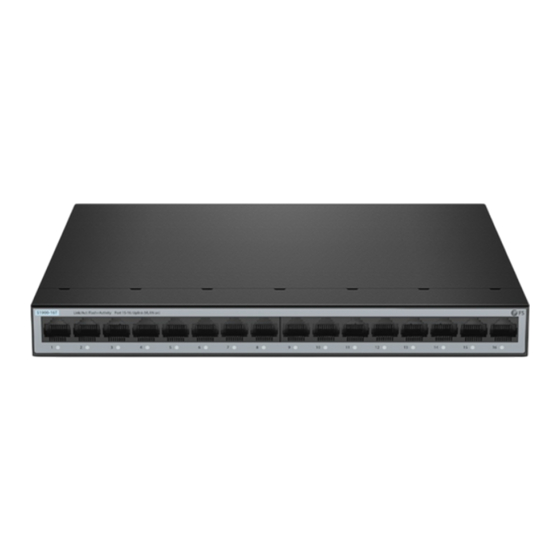

Einführung Vielen Dank, dass Sie sich für den S1900-16T-Switch entschieden haben. Diese Anleitung soll Sie mit dem Aufbau des Switches vertraut machen und beschreibt, wie Sie den Switch in Ihrem Netzwerk einsetzen. S1900-16T Link/Act: Flash=Activity Port 15-16: Uplink (VLAN on) S1900-16T Zubehör... - Seite 12 LEDs an der Vorderseite S1900-16T Link/Act: Flash=Activity Port 15-16: Uplink (VLAN on) RJ45 LEDs Status Beschreibung Der Anschluss ist mit einem Gerät verbunden, aber es Leuchtet werden keine Daten über den Anschluss übertragen. Der Anschluss ist mit einem Gerät verbunden und es...
-
Seite 13: Installationsvoraussetzungen
Installationsvoraussetzungen Bevor Sie mit der Installation beginnen, vergewissern Sie sich, dass Sie die folgenden Voraussetzungen erfüllen: Tischmontage: ESD-Armband (oder ESD-Handschuhe). Wandmontage: ESD-Armband (oder ESD-Handschuhe), Leiter, Marker, Bohrhammer, Gummihammer, Schraubenzieher. Standortumgebung: Betreiben Sie das Gerät nicht in einem Bereich, in dem die Umgebungstemperatur 45°C überschreitet. -
Seite 14: Montage Des Switches
Montage des Switches Montage auf einem Tisch S1900-16T Link/Act: Flash=Act ivity Port 15-16: Uplink (VLAN on) 1. Bringen Sie vier Gummipuffer an der Unterseite an. 2. Stellen Sie das Gehäuse auf einen Tisch. Wandmontage 1. Verwenden Sie einen Bohrhammer, um 2 Löcher (Durchmesser: 6 mm) in die Wand zu bohren. - Seite 15 2. Schlagen Sie die Expansionsbolzen mit einem Gummihammer in die Löcher. 2.5mm 3. Verwenden Sie einen Schraubendreher, um die Schrauben in den Dehnungsbolzen zu befestigen. Der Abstand zwischen der Innenfläche des Schraubenkopfes und der Kante des Spreizbolzens sollte nicht weniger als 2,5 mm betragen, damit der Switch fest an den Schrauben hängt.
- Seite 16 O FF V LA N 4. Richten Sie die beiden Schlitze zur Wandbefestigung an der Unterseite des Switches auf die beiden Schrauben an der Wand aus, Richten Sie die beiden Schlitze an der Unterseite des Switches mit den beiden Schrauben an der Wand aus, und schieben Sie den Switch dann in die Schrauben, bis er fest an den Schrauben hängt.
- Seite 17 Erdung des Switches O FF VL A N 1. Schließen Sie ein Ende des Erdungskabels an eine geeignete Erdung an, z. B. an die Wand, in der der Switch montiert ist. 2. Befestigen Sie die Erdungslasche mit der Unterlegscheibe und den Schrauben an dem Erdungspunkt auf der Rückseite des Switches.
- Seite 18 Anschluss des RJ45-Ports S 1 9 0 0 -1 6 T L in k /A ct : F la sh = A ct iv it y P o rt 1 5 -1 6 : U p li n k (V L A N o n Po w er 1.
-
Seite 19: Support Und Andere Ressourcen
Produktgarantie FS garantiert seinen Kunden, dass wir bei Schäden oder fehlerhaften Artikeln, die auf unsere Verarbeitung zurückzuführen sind, eine kostenlose Rückgabe innerhalb von 30 Tagen nach Erhalt der Ware anbieten. Dies gilt nicht für maßgefertigte Artikel oder maßgeschneiderte Lösungen. - Seite 30 2014/35/EU. A copy of the EU Declaration of Conformity is available at www.fs.com/company/quality_control.html www.fs.com/de/company/quality_control.html. FS.COM GmbH déclare par la présente que cet appareil est conforme à la Directive 2014/30/UE et 2014/35/UE. Une copie de la Déclaration UE de Conformité est disponible sur https://www.fs.com/fr/company/quality_control.html FS.COM LIMITED...
