Abbildung 2-1. Aufbau des Messgerätes
Funktionsfähige Tasten
Die Tasten aktivieren Funktionen, die durch Auswahl des Drehschalters erweitert werden. Die Tasten
sind in Tabelle 2-2 aufgelistet.

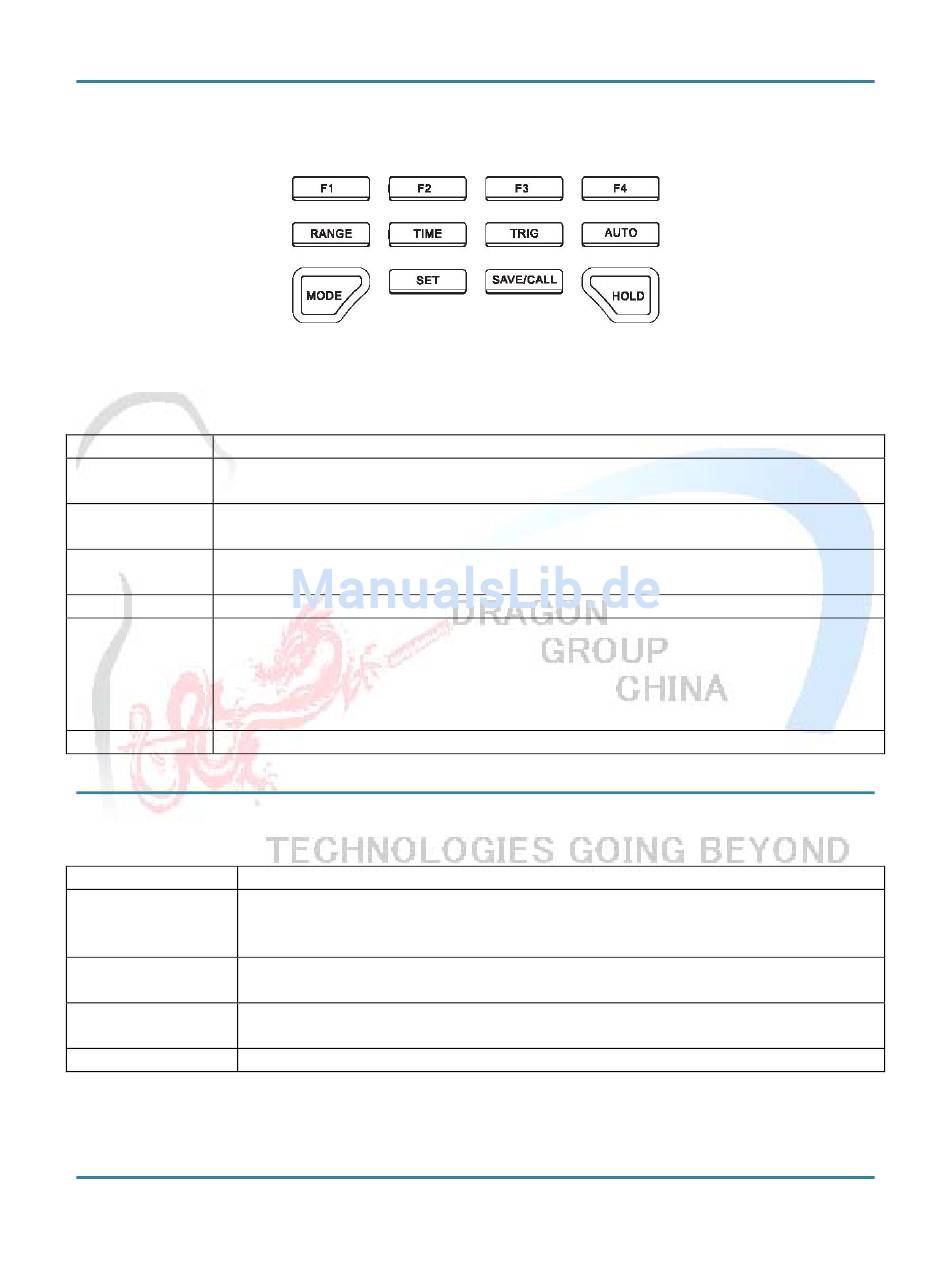

Abbildung 2-2. Funktionsfähige Tasten
Tabelle 2-2. Funktionsfähige Tasten
Tasten
Beschreibung
F1, F2, F3 und
Tasten die sich auf die Software beziehen. Siehe unten.
F4
RANGE
Im Oszilloskopbetrieb drücken Sie RANGE um zwischen DC- und AC-Messungen
zu wechseln.
TIME
Im Oszilloskopbetrieb drücken Sie TIME um die X-Achse der Zeitbasis zu
bestimmen .
TRIG
Im Oszilloskopbetrieb drücken Sie TRIG um den Auslösebetrieb zu verändern.
AUTO
Im Multimeterbetrieb drücken Sie AUTO um den Autobreichsbetrieb einzugeben
wenn Widerstand, Spannung und Stromstärke gemessen werden. Diese Taste ist
unwirksam wenn Kapazität, Dioden und Kontinuität getestet werden.
Im Oszilloskopbetrieb drücken Sie AUTO um die Amplitude und die Zeitbasis auf
automatik zu schalten.
Tabelle 2-2. Funktionsfähige Tasten
Tasten
Beschreibung
MODE
Um zwischen Kurvenform-Abbildung (Oszilloskopbetrieb) und digitaler
Ablesung (Multimeterbetrieb) zu wechseln. Diese Taste ist nur funktionsfähig
wenn im Spannungs-, Frequenz- und im Kontinuitätsbetrieb.
SET
Drücken Sie SET um die automatische Netzabschaltung,
Hintergrundbeleuchtung, Kontrast und Piepton zu bestimmen.
SAVE/CALL
Im Oszilloskopbetrieb drücken Sie SAVE/CALL um Daten zu sichern und
abzurufen.
HOLD
Drücken Sie HOLD um die Haltebetriebsart ein und aus zu schalten.
Kapitel 3
Messungen durchführen
