Beep
F1
F2: Piepton einschalten
F3: Piepton ausschalten
F4: Um zu bestätigen, sichern und zurückzukehren.
Drücken der Tasten zum Beenden behält die Einstellungen bei, speichert diese aber nicht. Die
Einstellungen gehen nach dem Ausschalten verloren.
ii.
ACV, DCV, Hz, ACA und DCA Bereiche
C. Drehen Sie den Drehschalter zu ACV, DCV, Hz, ACA oder DCA , das Messgerät zeigt einen
digitalen Messwert (Multimeterbetrieb). Drücken Sie
(Oszilloskopbetrieb) zu wechseln, siehe Abbildung 3-1 unterhalb. Im Oszilloskopbetrieb ist die
Zeitbasis auf automatischer Suche, die Amplitude ist manuell gestellt und kann bei Bedarf neu
eingestellt werden. Der Auslösepegel kann bei Bedarf ebenfalls eingestellt werden. Einzelheiten
der Messverfahren in den Bereichen ACV, DCV, Hz, ACA oder DCA finden Sie im Abschnitt B.
Digitaler Multimeter Betrieb.

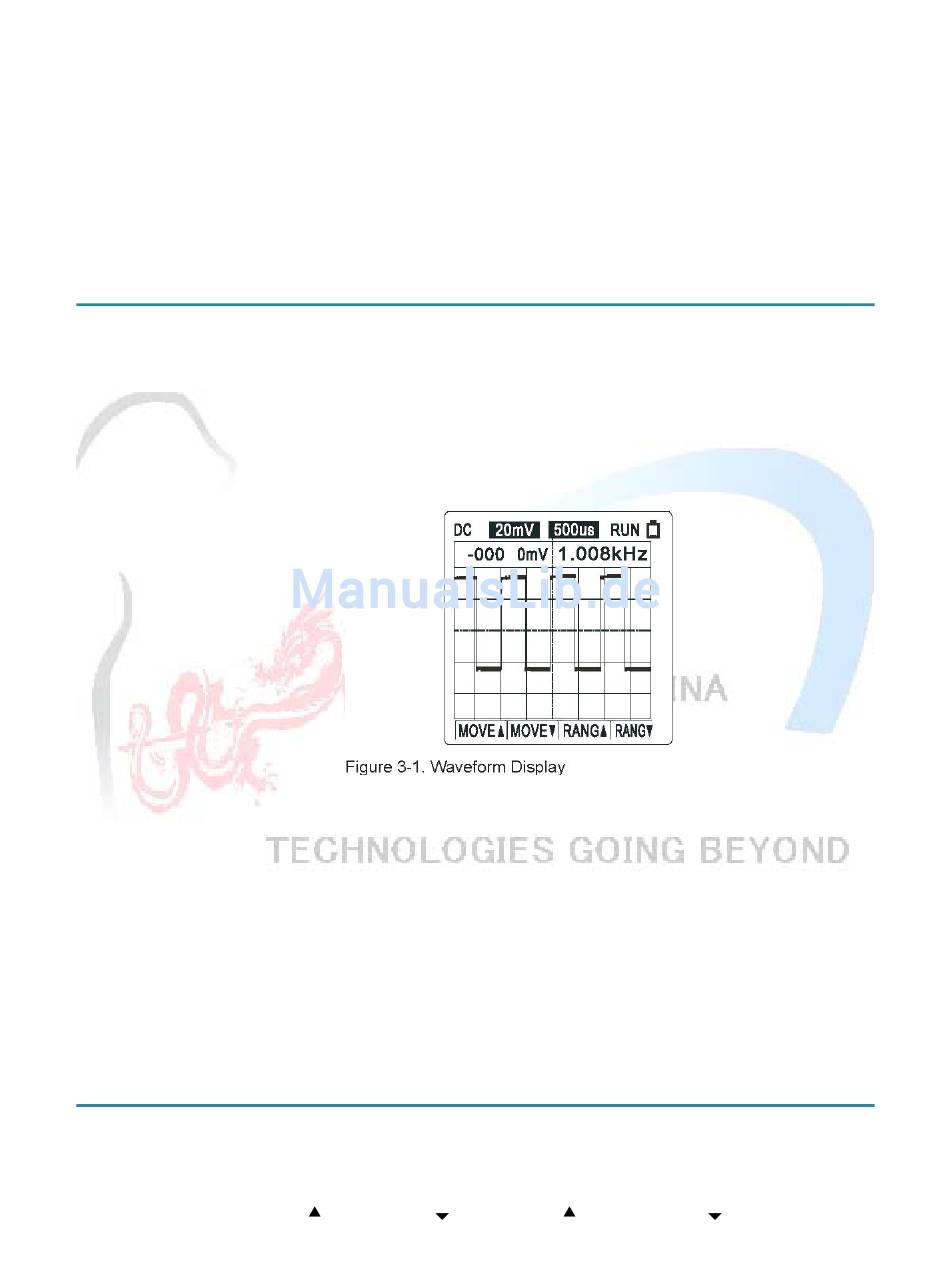

Abbildung 3-1. Anzeige der Kurvenform
•
Drücken Sie RANGE um zwischen DC und AC Messungen zu wechseln..
•
Wenn die Frequenz und Amplitude einer Kurvenform unbekannt ist, drücken Sie AUTO:
Wenn die Amplitude auf Automatik gestellt ist, erscheint die Amplitudenanzeige in
o
weissem Text auf schwarzem Hintergrund. Wenn die Amplitude auf Manuell gestellt ist,
erscheint die Amplitudenanzeige in schwarzem Text auf weissem Hintergrund.
Wenn die Zeitbasis auf Automatik gestellt ist, erscheint die Zeitbasisanzeige in weissem
o
Text auf schwarzem Hintergrund. Wenn die Zeitbasis auf Manuell gestellt ist, erscheint
die Zeitbasisanzeige in schwarzem Text auf weissem Hintergrund.
Wenn die Zeitbasis zwischen 20ms und 100ms liegt, ist es möglich sie auf Automatik zu
o
stellen. Wenn die Zeitbasis zwischen 50ms und 5s liegt, ist die Automatikfunktion nicht
möglich.
•
Einstellen der Y-Achse: Drücken Sie RANGE im Oszilloskopbetrieb, die entsprechenden Tasten
sind :
Move
ON
F2
Move
Rang
OFF
ENTER
F3
F4
MODE um zur Kurvenform Anzeige
Rang
