Widerstandsmessung
Achtung
Um möglichen Schäden an dem Messgerät oder dem Prüfling zu vermeiden, unterbrechen Sie
den Stromkreis und entladen Sie alle Hochspannungskondensatoren vor der Messung des
Widerstands.
Um den Widerstand zu messen arrangieren Sie das Messgerät wie in Abbildung 3-6 beschrieben und
folgen diesen Anweisungen:

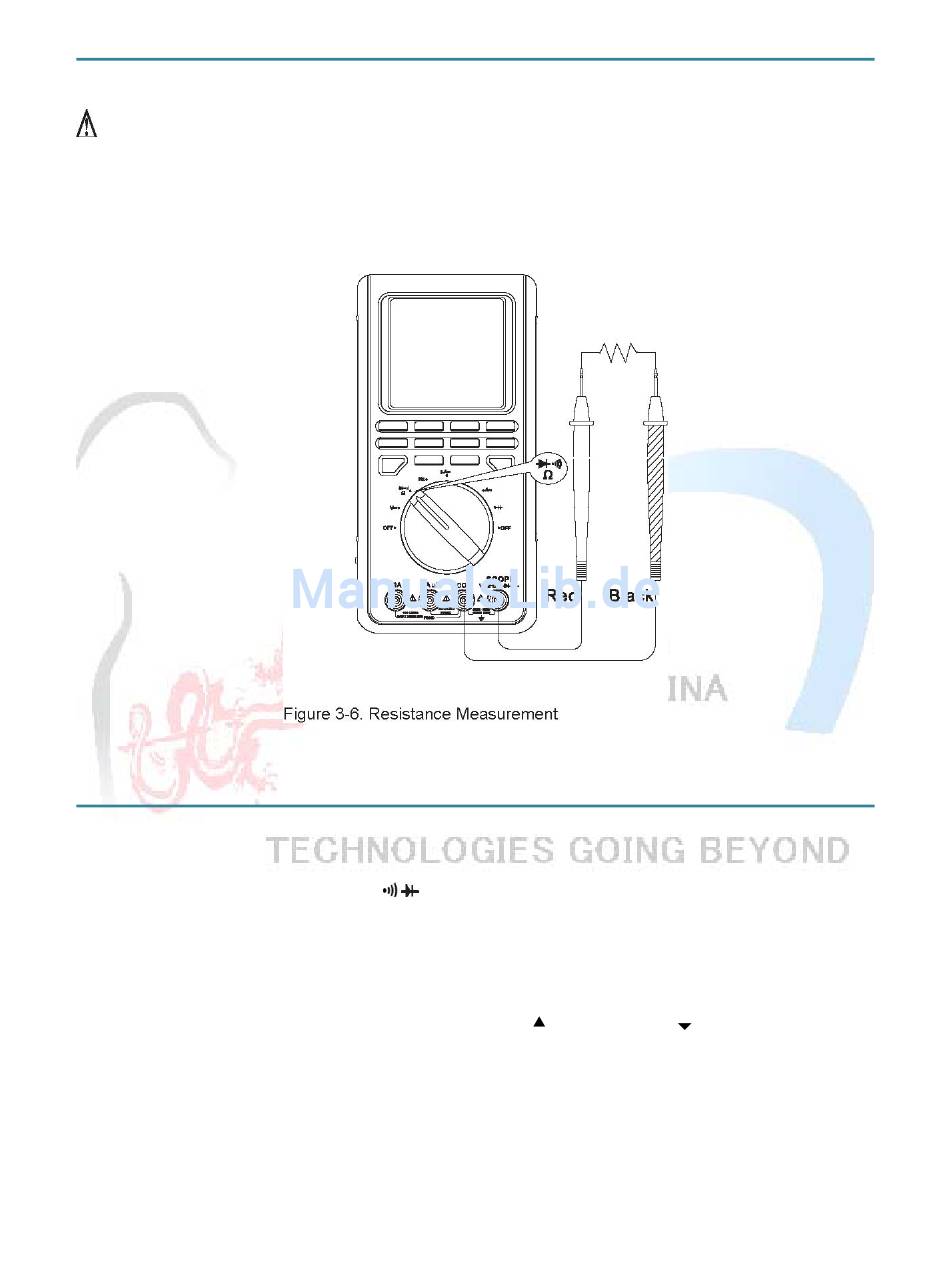

Figura 3-6. Widerstandsmessung
1. Stecken Sie das rote Testkabel in den Ω Eingang und das schwarze Testkabel in den COM
Eingang.
2. Stellen Sie den Drehschalter auf Ω
3. Verbinden Sie die Teskabel mit dem Prüfling.
4. Der gemessene Wert wird auf dem Bildschirm angezeigt.
Die entsprechenden Tasten zur Widerstandsmessung sind:
F1: Zum Diodenbetrieb umschalten
F2: Relativer Betrieb
F3: Wahl der Reichweite nach oben
F4: Wahl der Reichweite nach unten
Hinweis:
•
Wenn niedriger Widerstand gemessen wird, können die Testkabel einen Fehlbetrag von 0,1Ω bis
.
RES
REL
Rang
F1
F2
Rang
F3
F4
