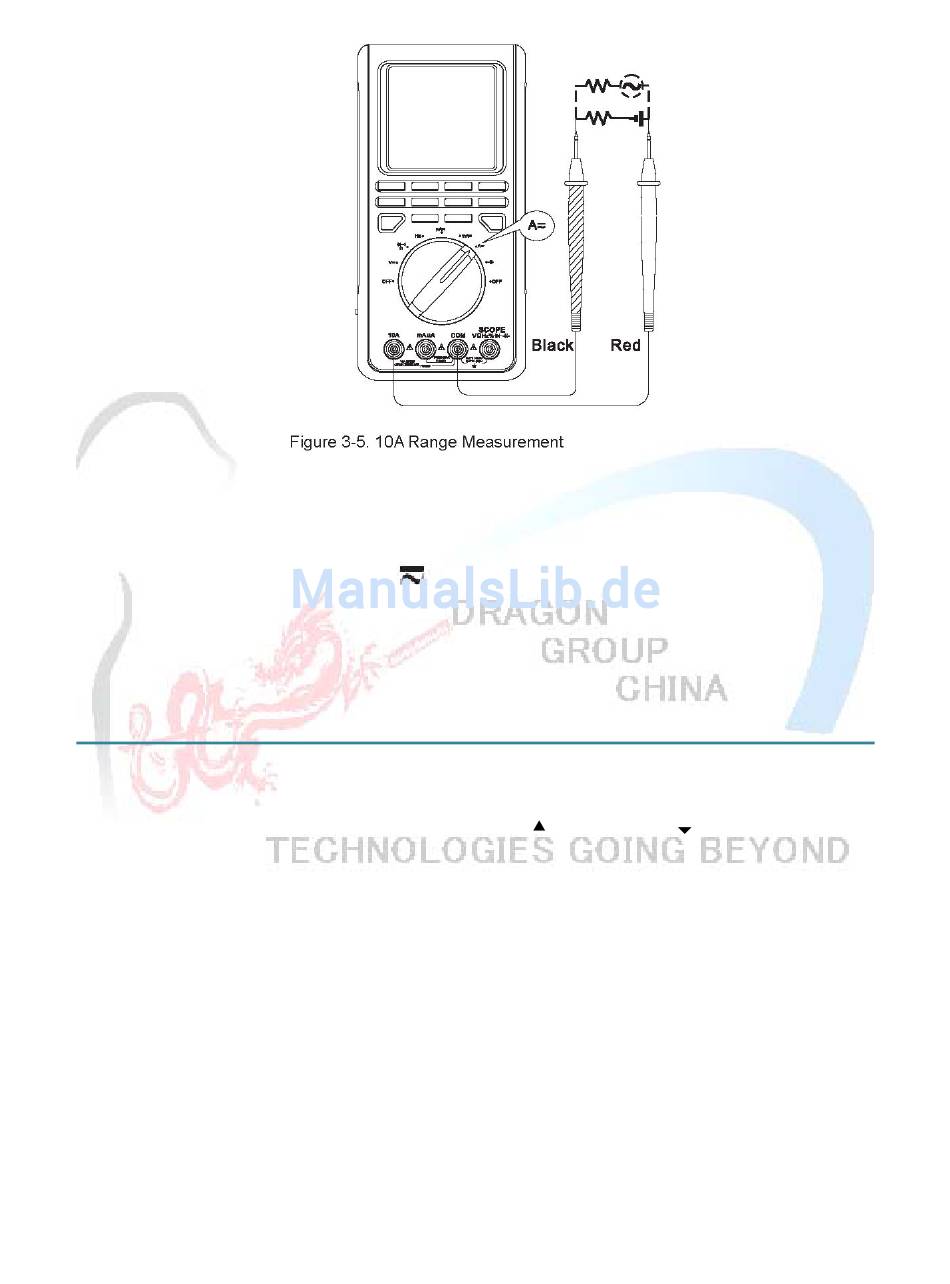

Abbildung 3-5. 10A Bereichsmessung
1. Stecken Sie das rote Testkabel in den 10A Eingang und das schwarze Testkabel in den COM
Eingang.
2. Stellen Sie den Drehschalter auf mA
3. Verbinden Sie die Testkabel mit der zu testenden Rückleitung in Reihe.
4. Der gemessene Wert wird auf dem Bildschirm angezeigt.
5. Drücken Sie MODE um zwischen Multimeterbetrieb und Oszilloskopbetrieb hin- und
herzuschalten.
6. Drücken Sie F1 um zwischen AC- und DC-Messungen hin- und herzuschalten.
Die entsprechenden Tasten zur Strommessung sind:
F1: Zwischen AC und DC hin- und herschalten.
F2: Relativer Betrieb (REL wird im unteren, rechten Teil des LCD Bildschirms angezeigt, wenn es
eingeschaltet ist.
F3: Wahl der Reichweite nach oben
F4: Wahl der Reichweite nach unten
Hinweis:
•
Nach dem Wechseln des Messbetriebes ist die automatische Reichweite selbsttätig ausgeschaltet
und AUTO erscheint im unteren, linken Teil des Bildschirms.
•
Wenn der zu messende Wert unbekannt ist, benutzen Sie die höchste Messposition und reduzieren
den Bereich stufenweise, bis eine zufriedenstellende Messung erreicht ist.
•
Wenn die gemessene Stromstärke ≤5A ist, kann mit der Messung fortgefahren werden.
•
Wenn die gemessene Stromstärke zwischen 5A-10A, messen Sie weniger als ≤10 Sekunden und
für einen Zeitraum länger als 15 Minuten.
Wenn die Strommessung beendet ist, klemmen Sie die Verbindung zwischen den Testkabeln und dem
getesteten Schaltkreis ab und entfernen Sie die Testkabel von den Eingangsklemmen des Messgerätes..
.
AC/DC
REL
F1
F2
Rang
Rang
F3
F4
