zu 0,2Ω hinzufügen. Ziehen Sie den Widerstand der Kabel von dem erhaltenen Messwert ab, um
den endgültigen Messwert zu erhalten.
•
Für Messungen mit hohem Widerstand (>1MΩ) oder niedrigem Widerstand (<40Ω), dauert es
normalerweise mehrere Sekunden, bis eine stabile Ablesung erfogt.
•
Der LCD Bildschirm zeigt "OL" an, was auf einen offenen Kreislauf ohne Eingabe hinweist.
•
Wenn die Widerstandsessung beendet ist, klemmen Sie die Verbindung zwischen den Testkabeln
und dem getesteten Schaltkreis ab und entfernen Sie die Testkabel von den Eingangsklemmen.
iv.
Diodentest
Warnung
Um Verletzungen zu vermeiden geben Sie bitte keine Spannungen höher als 60V DC oder 42V
rms AC ein.
Um Schäden an dem Messgerät oder dem Prüfling zu vermeiden, unterbrechen Sie den
Stromkreis und entladen Sie alle Hochspannungskondensatoren vor der Messung von Dioden.
Mit dem Diodentest können Sie Dioden, Transistoren und andere Halbleiterelemente testen. Der
Diodentest sendet Strom durch die Halbleiterkontaktstelle und misst anschliessend den
Spannungsabfall. Eine gute Silikon-Kontaktstelle verliert zwischen 0,5V und 0,8V.
Um die Diode eines Schaltkreises zu messen, arrangieren Sie das Messgerät wie in Abbildung 3-7
beschrieben und folgen diesen Anweisungen:

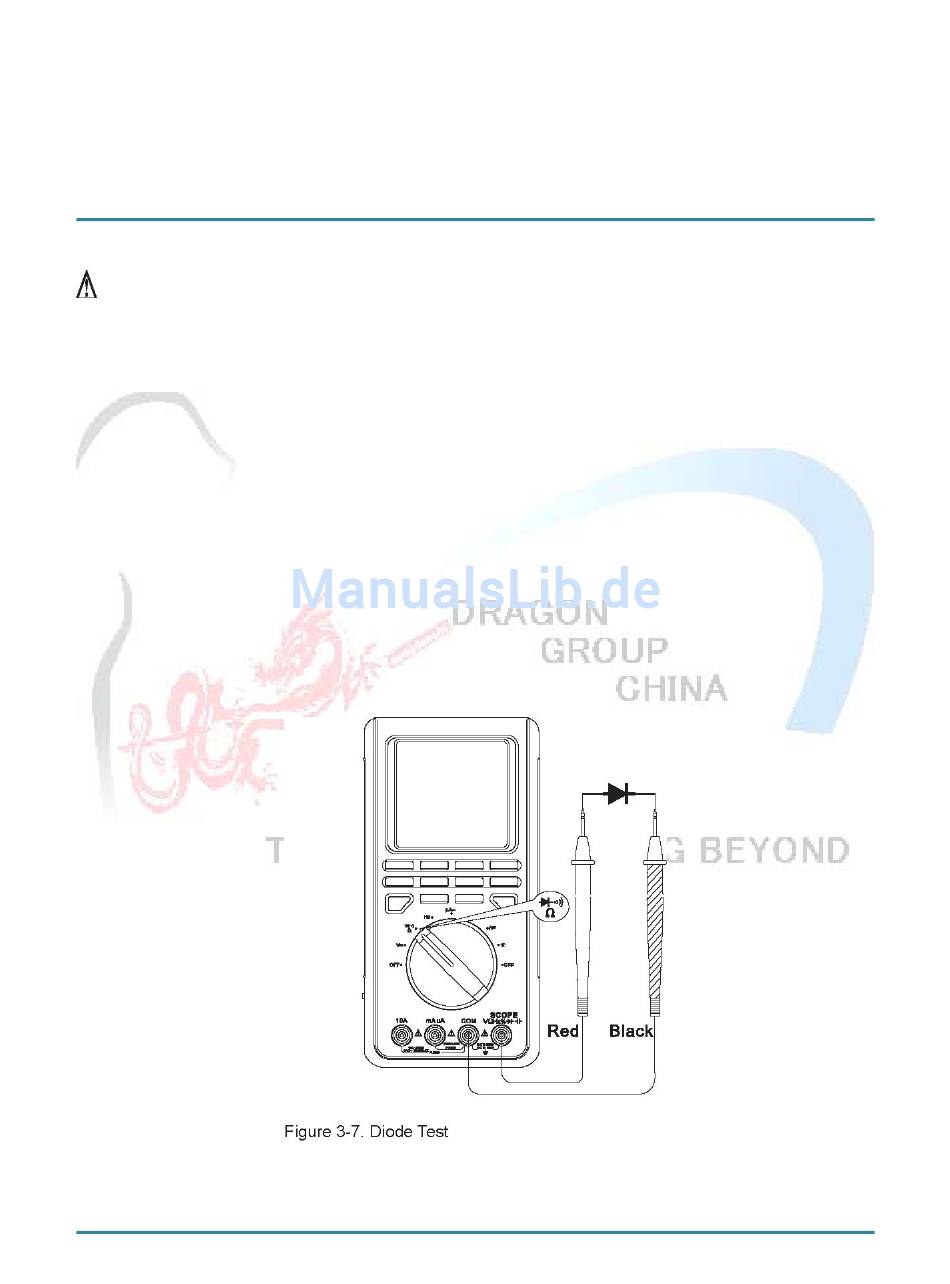

Abbildung 3-7. Diodentest
