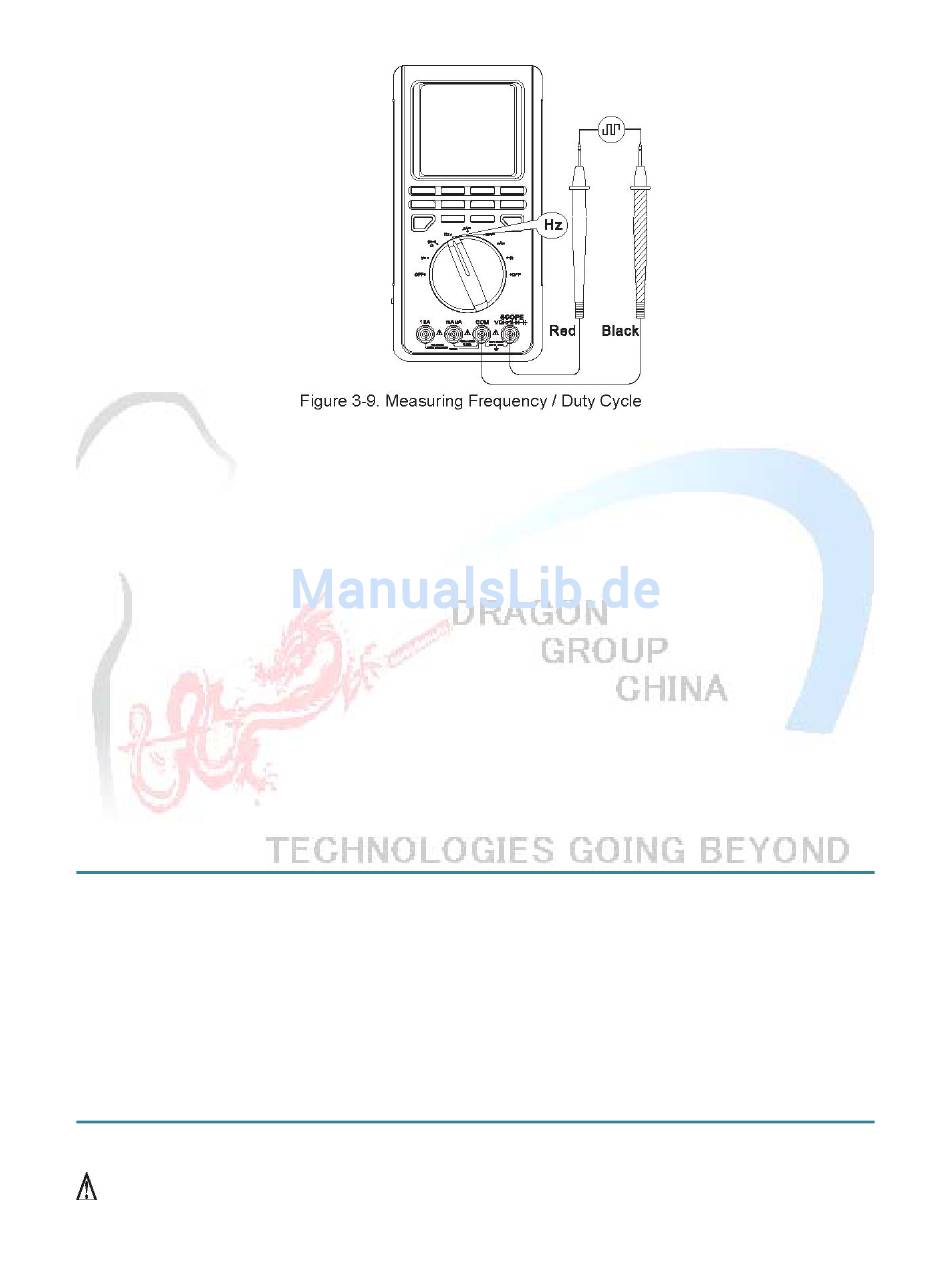

Abbildung 3-9. Frequenz/Arbeitszyklusmessung
1. Stecken Sie das rote Testkabel in den Hz Eingang und das schwarze Testkabel in den COM
Eingang.
2. Stellen Sie den Drehschalter auf Hz.
3. Verbinden Sie die Teskabel mit dem Prüfling
4. Der gemessene Wert wird auf dem Bildschirm angezeigt.
5. Drücken Sie MODE um zwischen Multimeterbetrieb und Oszilloskopbetrieb hin- und
herzuschalten.
6. Drücken Sie F1 um zwischen Frequenz- und Arbeitszyklusmessung hin- und herzuschalten.
Die entsprechenden Tasten für Frequenz- und Arbeitszyklusmessung sind:
F1: Zwischen Frequenz und Arbeitszyklus hin- und herschalten.
Hinweis:
•
Die Bedingungen für die Eingabeamplitude "a" sind wie folgt:
Wenn ≤1MHz:
Wenn >1MHz:
•
Es ist normal eine Anlaufzeit von einigen Sekunden zu haben, wenn von anderen Funktionen zu
diesen Funktionen gewechselt wird.
•
Wenn Hz- oder Arbeitszyklusmessungen beendet sind, klemmen Sie die Verbindung zwischen den
Testkabeln und dem getesteten Schaltkreis ab und entfernen Sie die Testkabel von den
Eingangsklemmen.
vii.
Kapazitätsmessung
Warnung
Um Genauigkeit zu gewährleisten, ist die Innenseite des Messgerätes gegen den zu testenden
Freq/Duty
300 mV ≤ a ≤ 30Vrms
600 mV ≤ a ≤ 5Vrms
F1
