Inhaltszusammenfassung für UNI-T UT803

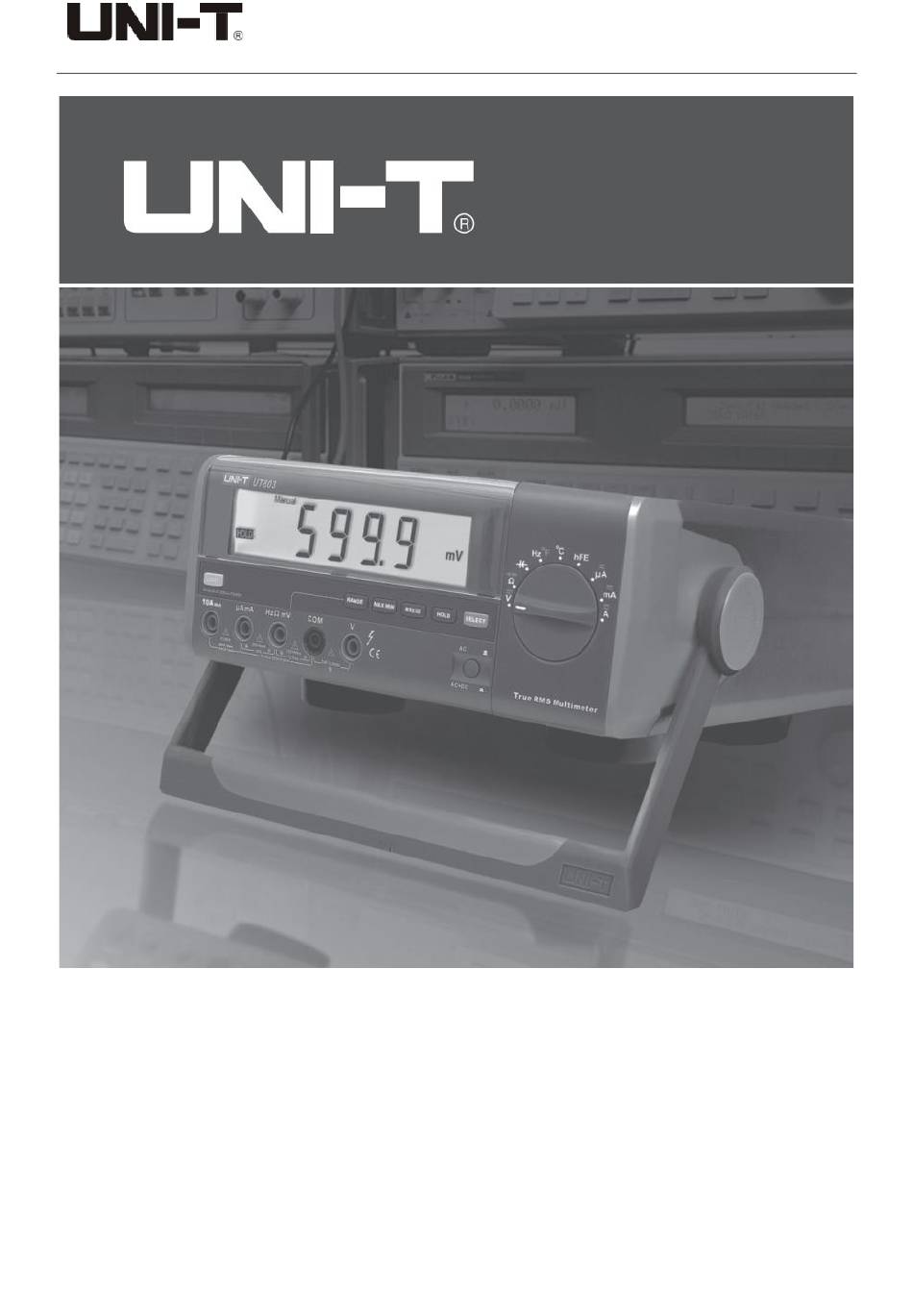

- Seite 1 Modell UT803: BETRIEBSANLEITUNG UT803 Betriebshandbuch Echt RMS Digital Tischmultimeter - 1 -...
- Seite 2 Um einen elektrischen Schlag oder Verletzungen zu vermeiden, lesen Sie die "Sicherheitshinweise" und "Regeln für den sicheren Betrieb" sorgfältig durch, bevor Sie das Messgerät benutzen. Digitales Echt-Effektivwert-Multimeter Modell UT803 (im Folgenden als "das Messgerät" bezeichnet) verfügt über einen automatischen und einen manuellen Messbereich mit einer maximalen Anzeige von 5999 und 3 5/6 Ziffern, die ein einzigartiges Design haben.
- Seite 3 Modell UT803: BETRIEBSANLEITUNG ACHTUNG Die Zubehörteile von 4 bis 9 (siehe englisches Handbuch, Abbildung 13 - Seite 51) werden auf der Rückseite des Geräts gelagert. Falls Sie feststellen, dass etwas fehlt oder beschädigt ist, wenden Sie sich bitte umgehend an Ihren Händler.
- Seite 4 Modell UT803: BETRIEBSANLEITUNG als die auf dem Messgerät angegebene Nennspannung an. ⚫ Stellen Sie sicher, dass der Drehschalter in der richtigen Position steht und während der Messung keine Umschaltung der Bereiche erfolgt, um eine Beschädigung des Messgeräts zu vermeiden. ⚫...
- Seite 5 Modell UT803: BETRIEBSANLEITUNG Modellnummer oder identischen elektrischen Spezifikationen. ⚫ Der interne Stromkreis des Messgeräts darf nicht willkürlich verändert werden, um Schäden am Messgerät und Unfälle zu vermeiden. ⚫ Zur Reinigung der Oberfläche des Messgeräts bei Wartungsarbeiten sollten ein weiches Tuch und ein mildes Reinigungsmittel verwendet werden.
- Seite 6 Modell UT803: BETRIEBSANLEITUNG Die Zählerstruktur (siehe Abbildung 1) (Abbildung 1) 1. LCD-Anzeige 2. Drehschalter 3. Eingangsklemmen 4. Funktionstasten - 6 -...
- Seite 7 Modell UT803: BETRIEBSANLEITUNG Drehschalter In der folgenden Tabelle finden Sie Informationen zu den Positionen der Drehschalter: Drehschalter Position Funktion AC- und DC-Spannungsmessung Durchgangsprüfung. Diodentest. Ω :Widerstandsmessung. Kapazitätsprüfung Hz :Frequenzmessung. °F °F : Temperatur in Fahrenheit Temperatur in Celsius °C Transistortest AC- oder DC-Strommessbereich von 0,1uA bis 5999uA.
- Seite 8 Modell UT803: BETRIEBSANLEITUNG Anzeigesymbole (siehe Abbildung 2) (Abbildung 2) Symbol Nummer Bedeutung Echte RMS Indikator für den wahren Effektivwert. HALTEN Die Datenhaltung ist aktiv. Die Funktion Ruhemodus ist aktiviert. Zeigt einen negativen Messwert an. Anzeige für Wechselspannung oder -strom. Indikator für Gleichspannung oder Strom AC+DC Indikator für AC+DC Messung...
- Seite 9 Modell UT803: BETRIEBSANLEITUNG Symbol Nummer Bedeutung V, mV V : Volt. Die Einheit der Spannung. mV: Millivolt.1 x 10 oder 0,001 Volt. F, mF, F : Farad, die Einheit der Kapazität. µF,nF mF: Millifarad.1 x 10 oder 0,001 Farad µF : Microfarad.1x10 oder 0,000001 Farad.
- Seite 10 Modell UT803: BETRIEBSANLEITUNG Messung Betrieb A. Gleich- oder Wechselspannungsmessung (siehe Abbildung 3) Warnung Um Schäden an Ihnen oder am Messgerät durch Stromschlag zu vermeiden, versuchen Sie bitte nicht, Spannungen von mehr als 1000 V zu messen, auch wenn Sie Messwerte erhalten können.
- Seite 11 Modell UT803: BETRIEBSANLEITUNG B. DC- oder AC-Strommessung (siehe Abbildung 4) Warnung Bevor Sie das Messgerät mit dem geprüften Rückstromkreis in Reihe schalten, schließen Sie den Strom des Rückstromkreises, um die Gefahr von Funkenbildung zu vermeiden. Wenn die Sicherung während der Messung durchbrennt, kann das Messgerät beschädigt werden oder der Bediener selbst kann verletzt werden.
- Seite 12 Modell UT803: BETRIEBSANLEITUNG C. Widerstandsmessung (siehe Abbildung 5) Warnung Um Schäden am Messgerät oder an den zu prüfenden Geräten zu vermeiden, unterbrechen Sie den Stromkreis und entladen Sie alle Hochspannungskondensatoren, bevor Sie den Widerstand messen. Um Schäden an Ihnen zu vermeiden, versuchen Sie bitte nicht, Spannungen von mehr als 60V DC oder 30V AC einzugeben.
- Seite 13 Modell UT803: BETRIEBSANLEITUNG D. Prüfung auf Durchgängigkeit (siehe Abbildung 6) Warnung Um Schäden am Messgerät oder an den zu prüfenden Geräten zu vermeiden, unterbrechen Sie den Stromkreis und entladen Sie alle Hochspannungskondensatoren, bevor Sie die Durchgangsprüfung durchführen. Um Schäden an Ihnen zu vermeiden, versuchen Sie bitte nicht, Spannungen von mehr als 60 V DC oder 30 V AC einzugeben.
- Seite 14 Modell UT803: BETRIEBSANLEITUNG Strom durch den Halbleiterübergang und misst dann den Spannungsabfall an diesem Übergang. Eine gute Siliziumübergang fällt zwischen 0, 5V und 0 , 8V. (Abbildung 7) Um eine Diode außerhalb eines Stromkreises zu testen, schließen Sie das Messgerät wie folgt an: 1.
- Seite 15 Modell UT803: BETRIEBSANLEITUNG F. Kapazitätsmessung (siehe Abbildung 8) Warnung Um eine Beschädigung des Messgeräts oder der zu prüfenden Ausrüstung zu vermeiden, trennen Sie den Stromkreis und entladen Sie alle Hochspannungskondensatoren, bevor Sie die Kapazität messen. Verwenden Sie die Gleichspannungsfunktion, um zu bestätigen, dass der Kondensator entladen ist.
- Seite 16 Modell UT803: BETRIEBSANLEITUNG G. Frequenzmessung (siehe Abbildung 9) Warnung Um Beschädigungen zu vermeiden, geben Sie bitte keine zu testenden Frequenzen mit einer Spannung von mehr als 30 V effektiv ein. Zur Messung der Frequenz gehen Sie bitte wie folgt vor: Stecken Sie das rote Messkabel in die Hz-Klemme und das schwarze Messkabel in die COM-Klemme.
- Seite 17 Modell UT803: BETRIEBSANLEITUNG H. Temperaturmessung (siehe Abbildung 10) Warnung Um Beschädigungen zu vermeiden, geben Sie bitte keine Spannungen über 60 V Gleichspannung oder 30 V Wechselspannung ein. Zur Messung der Temperatur gehen Sie bitte wie folgt vor: Stellen Sie den Drehschalter auf °C, um die Temperatur in Grad Celsius zu messen, oder auf Hz°F, und drücken Sie die Taste "SELECT", um den Messmodus °F für die Messung der Temperatur in Fahrenheit zu wählen.
- Seite 18 Modell UT803: BETRIEBSANLEITUNG I. Messtransistor (siehe Abbildung 11) Warnung Um Beschädigungen zu vermeiden, geben Sie bitte keine Spannungen über 60 V Gleichspannung oder 30 V Wechselspannung ein. Zur Messung eines Transistors gehen Sie bitte wie folgt vor: Stecken Sie die Multifunktionsbuchse in die µAmA- und Hz-Eingangsklemmen.
- Seite 19 Modell UT803: BETRIEBSANLEITUNG Betrieb des Haltemodus Warnung Um die Gefahr eines Stromschlags zu vermeiden, verwenden Sie den Hold-Modus nicht, um festzustellen, ob Schaltkreise ohne Strom sind. Der Hold-Modus kann keine instabilen oder verrauschten Messwerte erfassen. Der Hold-Modus ist für alle Messfunktionen anwendbar.
- Seite 20 Modell UT803: BETRIEBSANLEITUNG Einschalten der Hintergrundbeleuchtung des Displays Warnung Um die Gefahr von Ablesefehlern bei unzureichendem Licht oder schlechter Sicht zu vermeiden, verwenden Sie bitte die Funktion Displaybeleuchtung. ⚫ Drücken Sie die Taste LIGHT, um die Hintergrundbeleuchtung des Displays einzuschalten.
- Seite 21 Modell UT803: BETRIEBSANLEITUNG Schlafmodus Wenn das Messgerät das Symbol anzeigt, schaltet es sich automatisch aus, wenn Sie den Drehschalter etwa 10 Minuten lang nicht drehen oder eine Taste drücken, um die Batterie zu schonen. Der letzte Messwert wird beibehalten. Das Messgerät kann durch Drücken der Taste POWER aus- und dann wieder eingeschaltet werden, oder durch Drücken der Taste HOLD;...
- Seite 22 Modell UT803: BETRIEBSANLEITUNG Genauigkeitsangaben Genauigkeit: (a% des Ablesens + b Ziffern), Garantie für 1 Jahr. ⚫ ± ⚫ Betriebstemperatur: 23°C ±5°C. ⚫ Relative Luftfeuchtigkeit: Nicht mehr als 75% RH. Temperaturkoeffizient: 0,1 x (angegebene Genauigkeit) / 1°C. ⚫ A. Gleichspannung Bereich Auflösung...
- Seite 23 Modell UT803: BETRIEBSANLEITUNG AC Spannung Überlastungsschutz Bereich Auflösung Genauigkeit ± 40Hz-50kHz: (0,6%+5) 600mV 0,1mV ± >50kHZ-100kHz: (1%+5) ± 40Hz-1kHz: (0,6%+5) 0.001V ± >1kHz-10kHz: (1,0%+5) 1000V ± >10kHz-100kHz: (3%+5) ± 40Hz-1kHz: (0,6%+5) 0.01V ± >1kHz-10kHz: (1,5%+5) ± >10kHz-20kHz: (3%+5) ± >20kHz-100kHz: (8%+5) ±...
- Seite 24 Modell UT803: BETRIEBSANLEITUNG Gleichstrom Bereich Auflösung Genauigkeit Überlastungsschutz 600µA 0,1µA 6000µA 1µA Sicherung 500mA, ± (0.5%+3) 125V, flinker Typ, 60mA 0,01mA ϕ5x20mm. 600mA 0,1mA ± (0.8%+3) Sicherung 10A, 250V, 10mA ± (1.2%+3) schneller Typ, ϕ5x20mm. Bemerkung: ⚫ Auf 5A Bereich: Kontinuierliche Messung ist erlaubt.
- Seite 25 Modell UT803: BETRIEBSANLEITUNG Widerstand Überlastungsschutz Bereich Auflösung Genauigkeit ± (0,8%+3) + Kurzschlusswiderstandswert der Messleitung 250V rms 0.001k 0.01k ± (0.5%+2) 600k 0.1k 0.001M ± (0.8%+2) 0.01M ± (1.2%+3) Kontinuitätstest Bereich Auflösung Überlastungsschutz Bemerkungen ⚫ Leerlaufspannung ca. -1,2 V. ⚫ Wenn...
- Seite 26 Modell UT803: BETRIEBSANLEITUNG H. Kapazität Bereich Auflösung Genauigkeit Überlastungsschutz 0,001nF ± (2.5%+5) 60nF 0,01nF 600nF 0,1nF 250V rms 6µF 0,001µF ± (2%+5) 60µF 0,01µF 600µF 0,1µF ± (3%+4) 0,001 mF ± (5%+4) Bemerkung: Bei 6nF, 60nF und 600nF Bereich: Der Messwert muss den Wert der Leerlaufkapazität der Messleitung abziehen.
- Seite 27 Modell UT803: BETRIEBSANLEITUNG I. Frequenz Bereich Auflösung Genauigkeit Überlastungsschutz 6kHz 0,001kHz 60kHz 0,01kHz 250V rms 600kHz 0,1kHz ± (0.1%+3) 6MHz 0,001MHz 60MHz 0,01MHz Anmerkung: Eingangsbereich (a): (Der elektrische Gleichstrompegel beträgt Null) Bei 10Hz bis 1MHz: 150mV ≤ a ≤ 30V Effektivwert Bei mehr als 1MHz bis 10MHz: 300mV ≤...
- Seite 28 Modell UT803: BETRIEBSANLEITUNG ⚫ Sicherung 200mA, 250V, flinker Typ, 2.2V bo 10µA 5x20mm. 1000 β MAX ⚫ Sicherung 500mA, 125V, flinker Typ, 5x20mm - 28 -...
- Seite 29 Modell UT803: BETRIEBSANLEITUNG Wartung Dieser Abschnitt enthält grundlegende Wartungsinformationen, einschließlich Anweisungen zum Austausch von Batterien und Sicherungen. Warnung Versuchen Sie nicht, das Messgerät zu reparieren oder zu warten, es sei denn, Sie sind dafür qualifiziert und verfügen über die entsprechenden Kalibrierungs-, Leistungstest- und Wartungsinformationen. Um einen elektrischen Schlag oder eine Beschädigung des Messgeräts zu vermeiden, darf kein Wasser...
- Seite 30 Modell UT803: BETRIEBSANLEITUNG B. Auswechseln der Sicherungen (siehe Abbildung 12) Warnung Um Stromschläge, Lichtbögen, Verletzungen oder Schäden am Messgerät zu vermeiden, verwenden Sie bitte NUR die angegebenen Sicherungen gemäß dem folgenden Verfahren . So ersetzen Sie die Sicherung des Messgeräts: 1.
- Seite 31 (Abbildung 13) Serieller RS232C- und USB-Anschluss Systemanforderungen für die Installation des UT803-Schnittstellenprogramms Um das UT803-Schnittstellenprogramm zu verwenden, benötigen Sie die folgende Hardware und Software: ⚫ Ein IBM PC oder ein gleichwertiger Computer mit 80486 oder höherem Prozessor und einem Monitor mit 600 x 800 Pixel oder besser.
- Seite 32 Modell UT803: BETRIEBSANLEITUNG RS232C Serieller Anschluss A. Verbindung zwischen Messgerät und Computer (siehe Abbildung 14) (Abbildung 14) B. RS232C-Anschlusskabel C. Einstellung der seriellen RS232C-Schnittstellen Die Standardeinstellung der seriellen RS232C-Schnittstelle für die Kommunikation ist wie folgt: Baudrate 19200 Start-Bit Stoppbit Datenbits Parität Ungerade...
- Seite 33 Stellen Sie sicher, dass das Messgerät und der Computer mit demselben Anschluss verbunden sind. Informationen zur Installation und Bedienung des UT803-Schnittstellenprogramms finden Sie in der beiliegenden " Installationsanleitung u n d Computer-Schnittstellensoftware". Das Messgerät muss über einen identischen USB-Anschluss versorgt werden, der die Anforderungen der Grenzwertstromquelle erfüllt.
- Seite 34 Modell UT803: BETRIEBSANLEITUNG - 34 -...
