Ein- und Ausgänge
Meßumformer
Strom- und Impulsausgang
Innerhalb des Bereichs von
v = 0,4...10 m/s (max. 12,5 m/s) werden
Strom- und Impulsausgang skaliert.
Die Endwertskalierung ordnet der Strom-
stärke 20 mA bzw. der Pulsfrequenz eine
vom Anwender gewünschte Durch-
flußmenge bzw. Impulswertigkeit zu.
Die Meßeinrichtung ist in der Lage, in
beiden Durchflußrichtungen, d.h. bidirek-
tional zu messen. Strom- und Impuls-
ausgangswerte sind immer positiv
(= unipolar).

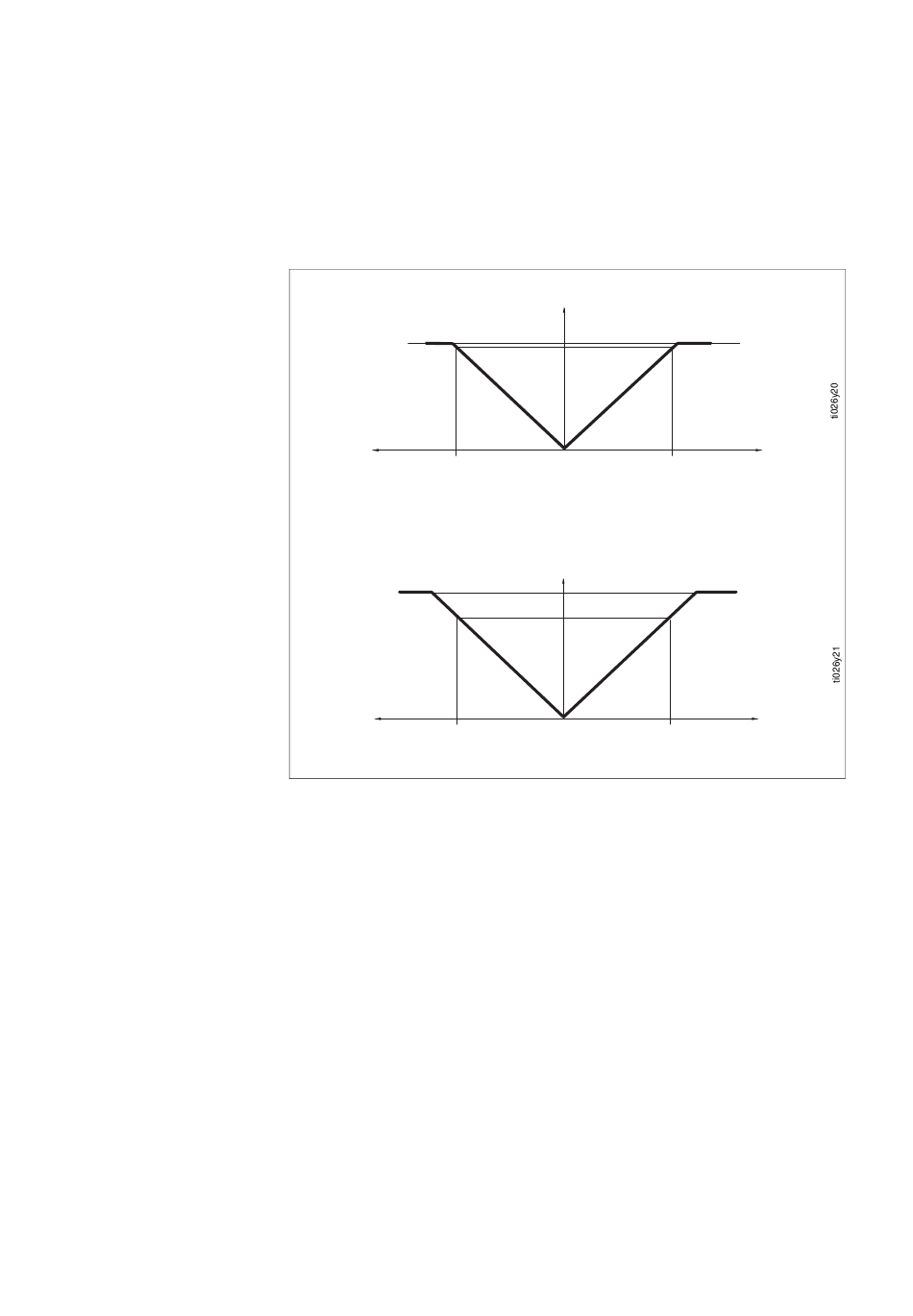

Stromausgang
rückwärts
Durchfluß
Skalierter
[Volumen/Zeit]
Endwert
Impuls-/Frequenzausgang (passiv)
rückwärts
Durchfluß
[Volumen/Zeit]
Skalierte
Impulswertigkeit
Statusausgang (Open Collector)
Der Statusausgang kann wahlweise
konfiguriert werden für:
• Fehlermeldungen
⇒
Systemfehler (Störmeldung)
⇒
Prozeßfehler (Alarmmeldung)
⇒
Versorgungsausfall
⇒
Meßbereichsüberschreitung
bei: v ≥12,5 m/s
• Erkennen der Durchflußrichtung
Der Statusausgang weist ein Ruhestrom-
Verhalten auf, d.h. bei normalem, fehler-
freiem Meßbetrieb ist der Ausgang ge-
schlossen (Transistor leitend).
8
Bis zum eingestellten Endwert
(0/4...20 mA bzw. 0...400 Hz) herrscht
strenge Linearität. Eine maximale
Aussteuerung ist beim Stromausgang
bis 20,5 mA (entspr. NAMUR) möglich,
beim Impulsausgang bis max. 500 Hz.
Die werkseitige Kalibrierung erfolgt
standardmäßig in eine Richtung
(vorwärts); optional für beide Richtungen.
Der konfigurierbare Statusausgang mel-
det die entsprechende Durchflußrichtung.
Strom [mA]
20,5
20
Skalierter
Endwert
Frequenz [Hz]
max. 500 Hz
400 Hz
Skalierte
Impulswertigkeit
Hilfseingang
• Meßwertunterdrückung:
Durch Anlegen einer externen Span-
nung von 3...30 V DC am Hilfseingang
kann das Verhalten von Strom- und Im-
pulsausgang kontrolliert werden.
Solange die Spannung anliegt, wird der
Stromausgang auf 0/4 mA gesetzt, der
Impulsausgang auf den Ruhepegel
(Transistor nicht leitend).
Anwendungsbeispiel:
Unterbrechung des Meßbetriebs wäh-
rend der Reinigung einer Rohrleitung.
• Summenzähler zurücksetzen:
Der Hilfseingang kann mittels einer
Steckbrücke auf der Vorortanzeige
(falls vorhanden) auch für eine externe
Summenzähler-Resetfunktion umkonfi-
guriert werden.
Nach Anlegen einer externen Spannung
(3...30 V DC) wird der Summenzähler-
wert auf "0" zurückgesetzt.
vorwärts
Durchfluß
[Volumen/Zeit]
vorwärts
Durchfluß
[Volumen/Zeit]
