Montage
Bitte beachten Sie die folgenden Einbauhinweise, damit Sie richtig messen und
Schäden an der Meßeinrichtung vermeiden.
a)
b)
Meßstoffüberwachungselektrode
Meßelektroden
Elektrodenachse
Bezugselektrode
(entfällt bei Promag 30 H)
> 3...5 x DN
> 10 m
10

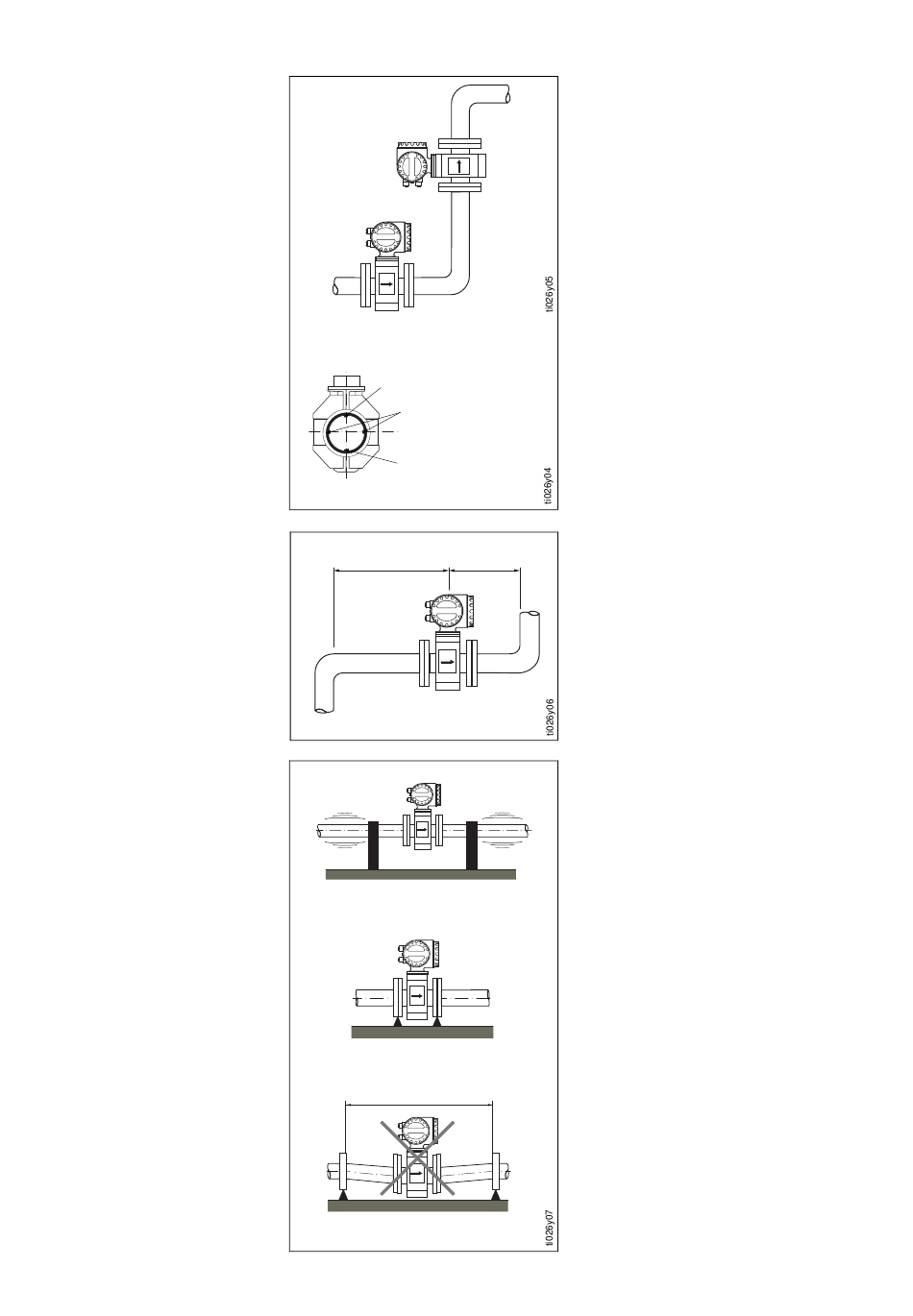

Einbaulage (beliebig)
a) Vertikale Einbaulage:
Optimal, mit Strömungsrichtung nach
oben. Mitgeführte Feststoffe sinken
nach unten. Fettanteile steigen bei
stehendem Medium aus dem Bereich
der Meßelektroden.
b) Horizontale Einbaulage:
Die Elektrodenachse muß horizontal
liegen. Eine kurzzeitige Isolierung der
Elektroden infolge mitgeführter Luft-
blasen wird dadurch vermieden.
Lage der Elektrodenachse
Die Lage der Elektrodenachse gegenüber
dem Meßumformer Promag 30 ist für die
Meßaufnehmer A, D, H und F identisch.
Ein- und Auslaufstrecken
Der Meßaufnehmer ist nach Möglichkeit
> 2 x DN
vor turbulenzerzeugenden Armaturen
zu montieren (z.B. Ventile, Krümmer,
T-Stücke).
Einlaufstrecke:
Auslaufstrecke:
DN = Rohrdurchmesser
Vibrationen
• Rohrleitung vor und nach dem Meß-
aufnehmer fixieren.
Achtung:
Bei zu starken Vibrationen ist eine ge-
trennte Montage von Meßaufnehmer
und Meßumformer notwendig
(s. Seite 12).
• Bei freien Rohrleitungen mit über 10 m
Länge empfehlen wir eine mechanische
Abstützung.
Äußere Kräfte vermeiden.
> 3...5 x DN
> 2 x DN
