Endress+Hauser promag 30 Bedienungsanleitung Seite 3

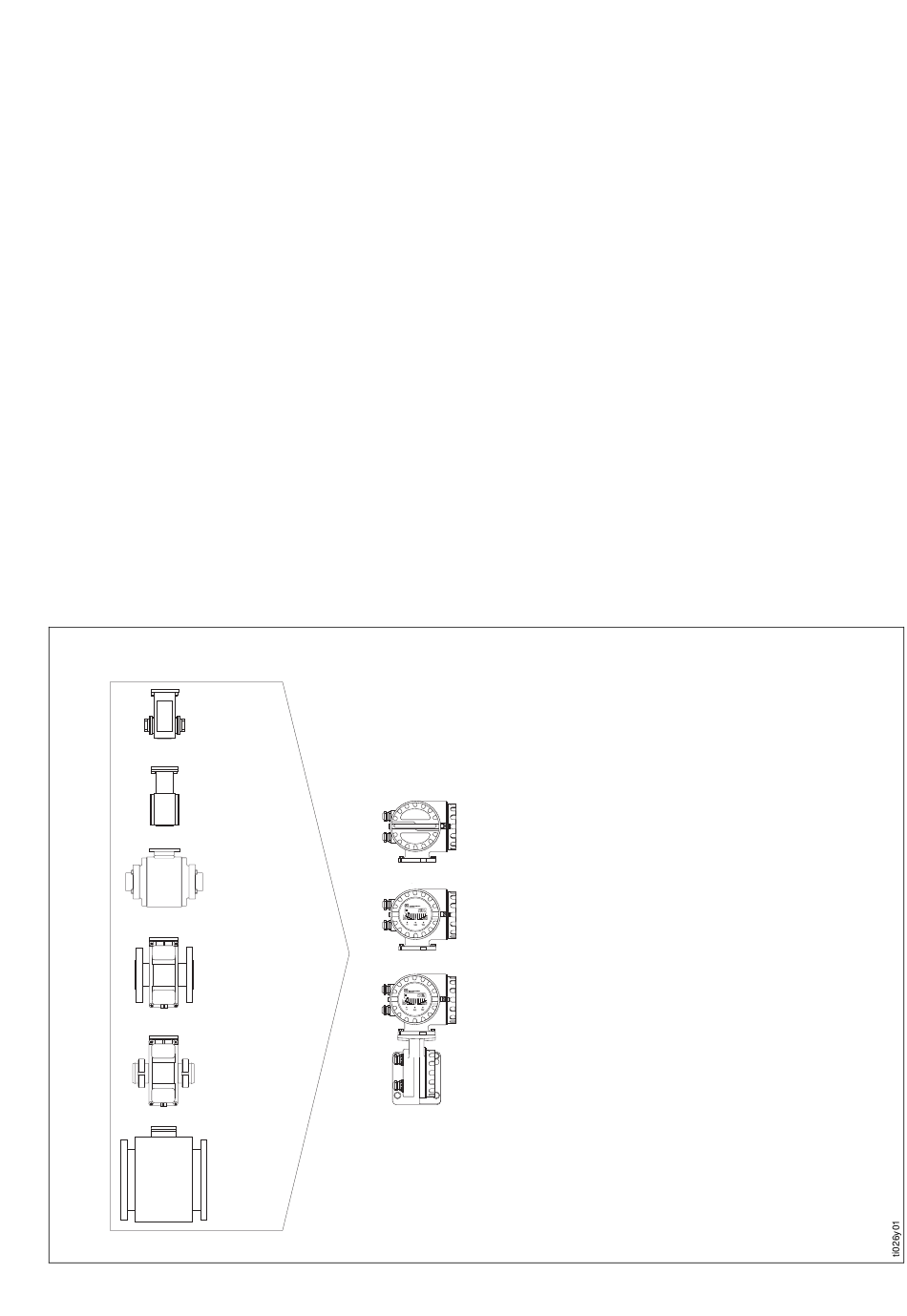

Meßaufnehmer
Promag A
DN 2...25
Promag D
DN 25...100
Promag H
DN 25...100
Promag F
DN 15...300
Promag F
mit DIN 11851
DN 15...100
Promag F
DN 350...2000
Meßumformer Promag 30
• Alle Ein- und Ausgänge sind galvanisch
von Hilfsenergie, Meßkreis und auch
untereinander getrennt.
• 6 Geräteparameter sind über Miniatur-
Schalter im Elektronikraum einstellbar.
• Einfacher und sicherer Austausch des
Meßumformers, da die Meßaufnehmer-
daten im steckbaren DAT-Baustein
(EEPROM) abgelegt sind.
• Die Vorortanzeige erlaubt das Ablesen
der aktuellen Durchflußmenge und des
Totalisatorwertes. Auch die Meß-
stoffüberwachung MSÜ wird über die
Anzeige in Betrieb genommen.
Meßaufnehmer Promag A
1
Nennweite: DN 2...25 ( / ...1")
12
Prozeßanschlüsse:
• Innengewinde
• Außengewinde
• PVC-Klebemuffen
• Schlauchanschluß
• Schweißstutzen
• Flanschausführung DIN, ANSI, JIS
• Tri-Clamp
®
Auskleidung: Teflon-PFA
Ausstattung des Meßumformers
Promag 30
• Netzteilplatine 85...260 V AC oder
• Netzteilplatine 20...55 V AC, 16...62 V DC
• Meßverstärker-Platine mit
• Vorortanzeige (optional)
Hinweis:
Das Promag 33-Meßsystem erweitert die Vorteile des
Promag 30-Meßsystems um die folgenden Eigenschaften:
• Menügeführte Bedienung
• Zweizeilige, beleuchtete Anzeige
• Dosieren mit integriertem Vorwahlzähler
• Kommunikationsfähig
• Meßstoffüberwachung
Bitte informieren Sie sich über die Eigenschaften des Promag 33-Meßsystems in der
"Technischen Information Promag 33" TI-Nr. 027D/06/d.
3
Meßaufnehmer Promag D
Nennweite: DN 25...100 (1...4")
Prozeßanschluß: Zwischenflansch-
Montage DIN, ANSI, AS, JIS
Auskleidung: PTFE , Weichgummi,
Hartgummi
Meßaufnehmer Promag H
Nennweite: DN 25...100 (1...4")
Prozeßanschlüsse:
• Schweißstutzen für DIN 11850,
OD-Tube, SMS, JIS und ISO-Rohre
• DIN 11851-Verschraubung
• SMS-Verschraubung
• ISO 2853-Verschraubung
• Tri-Clamp-Anschluß
• ISO 2852-Clamp-Anschluß
Auskleidung: PFA
Meßaufnehmer Promag F
Nennweite: DN 15...2000 (1...78")
Prozeßanschluß: Flansch DIN, ANSI, JIS
Verschraubung DIN 11851
Auskleidung: PTFE, Weichgummi,
Hartgummi
Meßsystem Promag 31 F
Der Promag 30 F mit der Zulassung als
hydraulischer Geber für Wärmemessun-
gen nach OMIL R72/R75, wird unter der
Bezeichnung Promag 31 F vertrieben.
Bitte kontaktieren Sie dazu die für Sie
zuständige E+ H-Vertretung.
Impulsausgang
Stromausgang
Statusausgang
Hilfseingang
