Montage
max. 8°
d
Durchmesserverhältnis d/D
L
max
Leitfähigkeit
[µS/cm]
Zulässiger Bereich
Kabellänge L
max
12

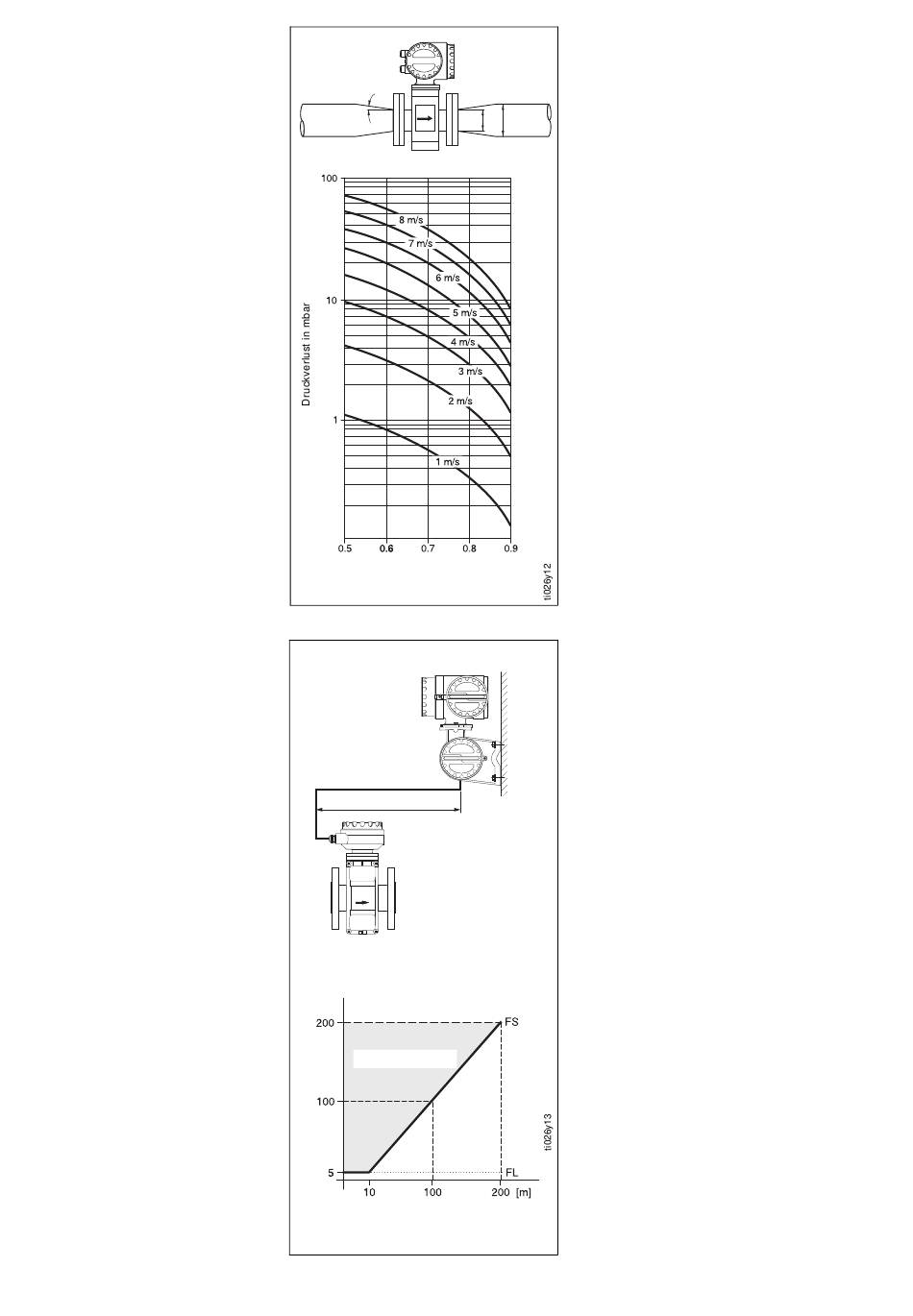

Anpassungsstücke
Der Meßaufnehmer kann mit Hilfe entspre-
chender Anpassungsstücke (Konfusoren
und Diffusoren) nach DIN 28545 auch in
eine Rohrleitung größerer Nennweite
D
eingebaut werden. Die dadurch resultie-
rende Erhöhung der Strömungsgeschwin-
digkeit verbessert bei sehr langsam
fließenden Medien die Meßgenauigkeit.
Das nebenstehende Nomogramm dient
zur Ermittlung des verursachten Druck-
abfalls.
Vorgehensweise:
1. Durchmesserverhältnis d/D ermitteln.
2. Druckverlust in Abhängigkeit von der
Strömungsgeschwindigkeit und dem
d/D-Verhältnis aus dem Nomogramm
ablesen.
Anmerkung: Das Nomogramm gilt für
Flüssigkeiten mit Viskositäten ähnlich
Wasser.
Montage der Getrennt-Version
Notwendig bei:
• Schlechter Zugänglichkeit
• Platzmangel
• Extremen Mediums- und Umgebungs-
temperaturen (s. Seite 25ff.)
• Starker Vibration (> 2 g/2 h pro Tag;
10...100 Hz)
Hinweise:
• Die zulässige Kabellänge L
zwischen Meßaufnehmer und Meß-
umformer wird bei einer Entfernung
von ≥10 m von der Leitfähigkeit des
Mediums bestimmt (FS-Version).
• Kabelführung fixieren oder in Panzerroh-
ren verlegen. Ist die Leitfähigkeit des
Mediums sehr klein, wirken sich Kabel-
bewegungen auf die Kabelkapazitäten
aus und so auf das Meßsignal.
• Kabel nicht in der Nähe von elektrischen
Maschinen und Schaltelementen verle-
gen. Kabelspezifikationen: s. Seite 15.
• Potentialausgleich zwischen Meß-
aufnehmer und Meßumformer sicher-
stellen.
