3.9.5
Vertikale Leitungen und Kondensat
Bei Bedarf müssen die vertikalen Gasleitungen über ein Siphon
▶
und einen Auslass für das Kondenswasser, das sich im Inneren
der Leitung bilden kann, verfügen.
Im Bedarfsfall die Leitung isolieren.
▶
3.9.6
Druckminderer LPG
Bei LPG müssen installiert werden:
Ein Entnahmestellen-Druckminderer in der Nähe des Flüssig-
▶
gastanks.
Ein Rohrleitungsdurckminderer in der Nähe des Gerätes.
▶
3.10
ABLEITUNG DER
VERBRENNUNGSPRODUKTE
Konformität Normen
Das Gerät ist zum Anschluss an eine Abgasleitung der Ver-
brennungsprodukte zugelassen für die Typen in Tabelle
1.1 S. 10 .
3.10.1 Abgasanschluss
Ø 80 mm (mit Dichtung), auf der linken Seite, oben (Abbildung
3.2 S. 18 ).
3.10.2 Bausatz Abgasauslass
Das Gerät wird zusammen mit einem Abgasauslass-Bausatz gfelie-
fert; er muss vom Installatuer montiert werden und besteht aus (Ab-
bildung 3.2 S. 18 ):
1 Rohr Ø 80 mm, Länge 300 mm, mit Endstück und Entnahme
▶
für die Abgasanalyse
1 Halterungsschelle
▶
1 Bogen 90° Ø 80 mm
▶
1 Rosette
▶
18
Bestimmungsland
Gasversorgungsdruck [mbar]
G20
G25
G25.1 (1) (2) G25.3 (1) (2)
20
20
20
20
20
25
20
25
20

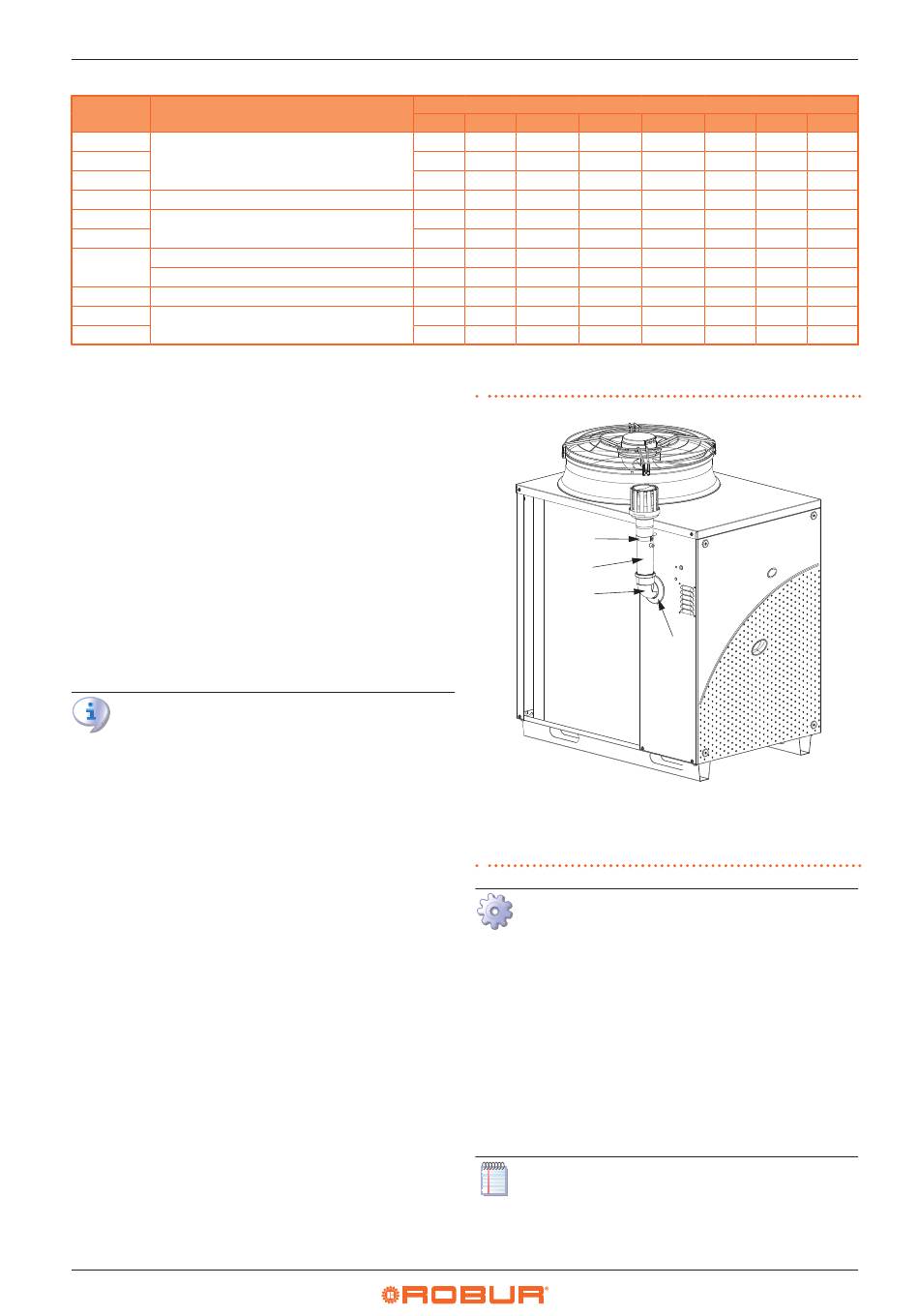

Abbildung 3.2 Abgasführung
D
B
A
A
Bogen 90° Ø 80
B
Rohr Ø 80 300 mm mit Endstück
C
Rosette
D
Schelle
Montage des Abgasauslass-Bausatzes
Abb. 3.2 S. 18 :
1. Die Vorderplatte abnehmen.
2. Die Schelle (D) mit ihrem Abstandstück an der linken Platte
des Gerätes montieren.
3. Die Gruppe Endstück/Rohr (B) am Bogen (A) montieren.
4. Die Rosette (C) am Bogen (A) anbringen.
5. Entfernen Sie die Schutzkappe des Abgasauslasses.
6. Die Einheit Bogen/Endstück/Abgasauslassrohr einfügen.
7. Die Einheit montieren, dazu die Schelle (D) schließen und
die Rosette positionieren.
8. Die Fronttafel wieder montieren.
Der Plastikpropfen soll das Eindringen von Wasser und/
oder Fremdkörpern in das Gerät vor dem Einbau in den
Rauchbausatz vermeiden. Man achte darauf, dieser Der
Plastikpropfen nur kurz vor Beendung der Installation des
Bausatzes zu entfernen.
G2.350 (2)
G27 (2)
G30
37
13
20
37
13
20
25
30
30
C
3
G31
37
37
37
37
30
30
